MOCVD SiC bevonatú grafit szuszceptor repedéselemzés és termikus feszültség optimalizálása esettanulmány

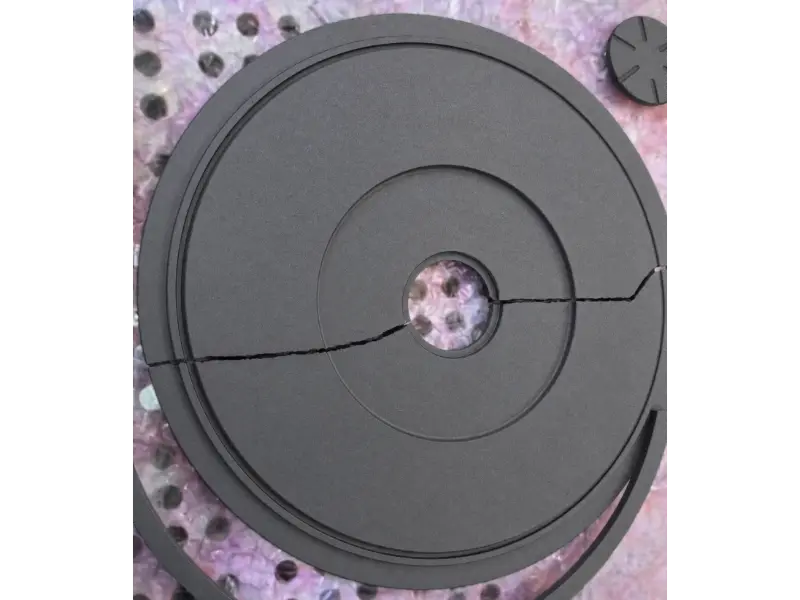

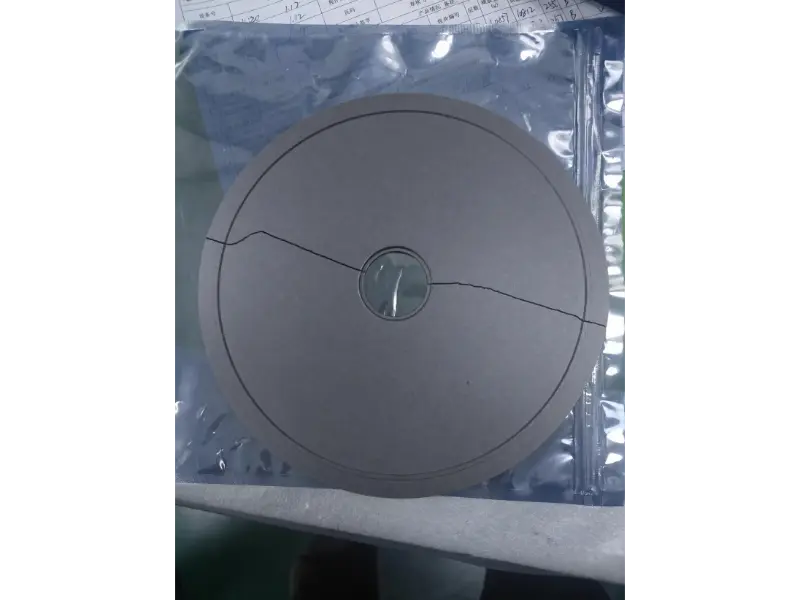

1,2 ábra: A MOCVD radiális törési morfológiájaCVD SiC bevonatú grafit szuszceptorA Central Step Thru-Hole-ból származik

I. Vezetői összefoglaló és alapvető következtetések

Alapvető következtetés:Az epitaxiális ostya szuszceptorok (ostyahordozók) kialakítása és minősége közvetlenül meghatározza azok élettartamát, mélyen befolyásolva az epitaxia gyártási költségelosztását és a berendezések állásidejét. A szuszceptorok kiválasztásakor az epitaxiális lapkagyártók előnyben részesítik a kiváló minőségű terveket, amelyek a tényleges folyamatkövetelményekhez igazodnak, minimalizálják a csere gyakoriságát és meghosszabbítják az élettartamot – ezáltal jelentős gyártási költségcsökkentést és folyamatos javulást érnek el az epitaxiális termékminőségben.

A központi lépésben lévő feszültségpufferzóna újratervezésével és a testreszabott hőtágulási együtthatóval (CTE) rendelkező grafit szubsztrátum anyagok kiválasztásával a Vetek (www.veteksemicon.com) teljesen megoldotta a MOCVD lapkahordozók központi lépcsőjének átmenő furatából eredő radiális repedés ipari kihívását.

Egy tengerentúli 3. generációs félvezető epitaxiális chip gyártó súlyos termelési szűk keresztmetszettel szembesült az azonnali repedés és a nagy méretű vegyi gőzlerakódás károsodása miatt.Szilícium-karbid (CVD SiC) bevonatú grafit szuszceptorokmagas hőmérsékletű MOCVD epitaxiális növekedés során. Technikai csapatunk pontosan meghatározta a kiváltó okokat: súlyos feszültségkoncentráció a központi lépésnél és a grafit szubsztrát hőtágulási eltérése. A szerkezeti szegélyek átkonfigurálásával (feszültségpufferzónák bővítése, lebegőlépcsős pozicionálás korszerűsítése) és az optimális grafitanyag kiválasztásával sikeresen kiküszöböltük a repedésveszélyt az ügyfél számára.

Főbb teljesítmény- és mutatójavítások:

· A szuszceptor repedési aránya: >15%-ról 0%-ra csökkentve

· Átlagos ciklus élettartam: 300%-kal + nőtt

· Nem tervezett berendezéskiesés: 95%-kal csökkent

II. Ügyfélháttér és hagyományos fájdalompontok

1. Ügyfél háttér

Az ügyfél egy vezető autóipari minőségű összetett félvezető chip-gyártó, amely több nagyméretű, magas hőmérsékletű MOCVD/MBE gyártósort üzemeltet, nagy teljesítményű és rádiófrekvenciás eszközök epitaxiális lapkák tömeggyártására összpontosítva. A reakciókamra működési hőmérséklete egész évben eléri az 1000–1400 °C-ot, nagyfrekvenciás indukciós melegítésen és súlyos gyors fűtési/hűtési hőciklusokon. Az epitaxiális lapkákat közvetlenül tartó központi elemként nagy méretűCVD SiC bevonatú grafit szuszceptorokrendkívüli szerkezeti stabilitást és termikus egyenletességet kell fenntartania magas hőmérsékletű, nagy igénybevételnek kitett környezetben.

2. Hagyományos megközelítések és részletes történelmi fájdalompontok

A hagyományos szuszceptor-konstrukciók alkalmazásakor az epitaxiagyártók sokáig súlyos gazdasági és kapacitási fájdalmaktól szenvedtek:

· Gyakori csere és rendkívül rövid élettartam:A hagyományos konstrukciók nem vették figyelembe az extrém magas hőmérsékleten jelentkező hőtágulási különbségeket. A szuszceptorok több tucat ciklus alatt berepedtek, néhányuk azonnal meghibásodott a telepítés után (repedési arány >15%).

· Költséges állásidő és takarítási költségek:Miután egy szuszceptor megrepedt vagy összetört a kamrában, az epitaxiális ostyák teljes tételét leselejtezték, súlyos részecskeszennyeződés kíséretében. Minden egyes esemény 12–24 órás kamrahűtést, szétszerelést, tisztítást, újbóli evakuálást és nyomás/hőmérséklet-tesztet igényelt. A nem tervezett leállásokból és a fogyóeszközökből származó közvetlen veszteség eseményenként elérte a több tízezer USD-t.

· Magas egylemezes gyártási költség:Nagy értékű fogyóeszközökként a gyakori cserék túlzott mértékű szuszceptorköltség-allokációt okoztak ostyánként. Ezzel egyidejűleg az állásidő csökkentette a teljes berendezés-hatékonyságot (OEE) a gyártósoron, jelentősen megnövelve a fix rezsiköltségeket.

III. Technikai kihívások és hibamechanizmus elemzése

Fizikai kudarc morfológiája:A töréselemzés azt mutatja, hogy a repedés keletkezése pontosan a központi átmenő lyuk belső lépcsőjénél kezdődik, és sugárirányban kifelé terjed a szuszceptortest mindkét oldalán.

A kiváltó ok vizsgálata (stressz mechanizmus):

· Anyag hőtágulási eltérése:Magas hőmérsékletű munkakörülmények között (1000°C és magasabb) jelentős hőtágulási együttható (CTE) eltérés áll fenn a grafit szubsztrátum és a SiC védőbevonat között. Mivel a grafit hőtágulási együtthatója nagyobb, mint aSiC bevonat, a grafit szubsztrát nagyobb hőtágulási deformáción megy keresztül melegítés közben, mint a felületi SiC réteg. Ez jelentős határfelületi hőfeszültséget generál, ami végső soron repedést és a grafit szubsztrátum testének meghibásodását idézi elő.

· Szerkezeti hiba a stresszoldó területen:Az eredeti tervből hiányzott a szükséges átmeneti pufferzóna a központi lépcsőnél, ami klasszikus mechanikai feszültségkoncentrációs pontot alkotott. Amint a tágulási feszültség meghaladta a grafit szubsztrát szakítószilárdsági küszöbét, az éles lépcsősaroknál azonnal mikrorepedések keletkeztek, amelyek kifelé szakadtak.

IV. Megoldások: Hogyan oldottuk meg a problémát

A központi lépcsős repedés kezelésére a Vetek kutatás-fejlesztési és mérnöki csapata átfogó műszaki tisztázási tervet dolgozott ki a magas hőmérsékletű hőtágulási együttható (CTE) alapján. optimalizálás:

V. Eredmények és számszerűsíthető előnyök

Az újratervezett szuszceptorok szigorú termikus cikluson és térfogatellenőrzésen estek át az ügyfél gyártósorán, ami jelentős teljesítményjavulást ért el:

· A termikus feszültségrepedés teljes megszüntetése:Az optimalizált szuszceptorok folyamatosan működtek több mint 500 hőcikluson keresztül, így a repedések és a sérülések aránya közvetlenül >15%-ról 0%-ra csökkenthető.

· Az állásidő-veszteségek jelentős csökkentése:A hordozótörés okozta nem tervezett leállások 95%-kal csökkentek, ami drámai módon megnövelte a teljes vonal OEE-t.

· Többszörös élettartam és költségcsökkentés:A szuszceptor átlagos élettartama több mint 300%-kal nőtt, ami jelentősen csökkentette az epitaxiális lapkánkénti allokált szuszceptor költséget.

VI. Vetek gyártási és minőségellenőrzési garancia

· Nagy tisztaságú nyersanyag kiválasztása:Prémium, nagy sűrűségű izosztatikus grafit szubsztrátum (7N tisztaság, hamutartalom <5 ppm) a CVD SiC bevonattal való hibátlan CTE illeszkedés érdekében került kiválasztásra.

· Precíziós megmunkálás:Az 5 tengelyes CNC precíziós vágást (a tűréshatárok ±0,005 mm-en belül maradnak) alkalmazzák, precíz feszültségmentesítő pufferzónákat hozva létre a kritikus jellemzőknél, például a központi lépcsőnél.

· CVD SiC leválasztás:A magas hőmérsékletű CVD-eljárások sűrű, 80-100 μm-es β-SiC réteget raknak le, amely kiváló termikus egyenletességet és korrózióvédelmet biztosít.

· 100% CMM teljes ellenőrzés:A nagy pontosságú koordináta mérőgépek (CMM) automatikusan szkennelik és mérik a zsebtömböket, a központi lépések méreteit és az általános síkságot.

· Tisztatéri csomagolás és szállítás:100-as osztályú tisztaterekben tisztítva és duplán csomagolva vákuumozott nitrogén csomagolásban, testreszabott EVA ütésálló tokkal szállítva.

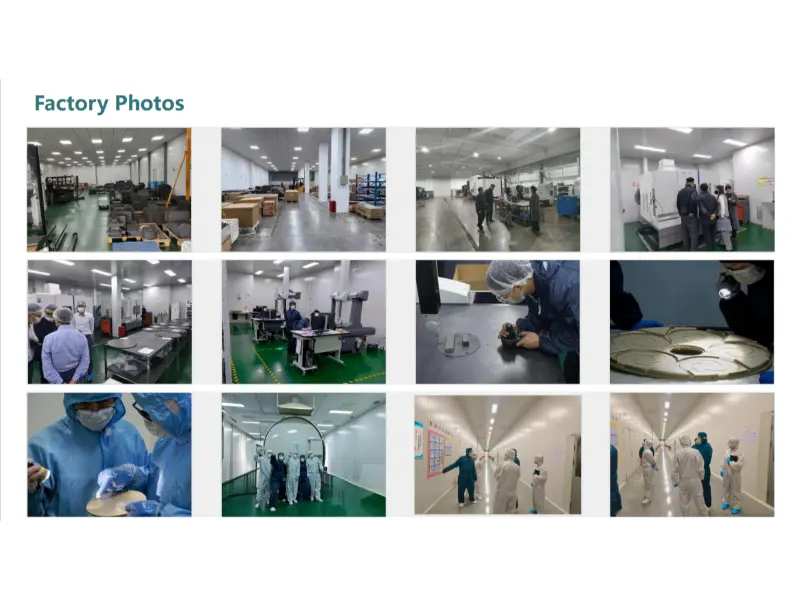

3. ábra: Vetek Semiconductor Advanced Precíziós megmunkálás, tisztatér és minőségellenőrzési létesítmények

VII. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi az elsődleges okaMOCVD SiC bevonatú grafit szuszceptorrepedések a központi lépcsőtől kezdődően?

V: Az elsődleges ok a feszültségmentesítő pufferzóna hiánya a központi lépésnél, ami szerkezeti újratervezést tesz szükségessé a hőfeszültség elosztása érdekében.

2. kérdés: A CVD SiC bevonat önmagában megakadályozhatja a repedést a központi lépésnél?

V: Nem. A SiC bevonatok elsősorban a korrózióállóságot, a szennyeződések megelőzését és a hővezetést biztosítják. Ha a szerkezeti kialakítás hibás, maga a bevonat nem képes ellenállni az aljzat belső nyomó- és húzófeszültségének. Csak a „racionálisan megtervezett feszültségpufferoló szerkezet + kiváló minőségű CVD SiC bevonat” kombinációja képes alaposan megoldani a repedési problémákat.

VIII. Összegzés és cselekvési felhívás (CTA)

Bár az epitaxiális ostya szuszceptorok kiegészítő fogyóeszközök, szerkezeti kialakításuk és gyártási minőségük döntő hatással van a fab gyártási hatékonyságára és az összköltségre. A hagyományos kialakítások gyakran figyelmen kívül hagyják az anyagok CTE-illesztési és feszültség-koncentráció-mentesítő zónáit, ami gyakori szuszceptor-meghibásodáshoz, drága állásidőhöz és ostyahulladék kockázatához vezet.

A Vetek szerkezeti optimalizálása és a kifinomult hőfeszültség-technika révén nemcsak abban segítettünk, hogy az ügyfél teljesen felszámoljagrafit szuszceptorrepedés (a repedési arány 0%-ra csökkentése), hanem több mint 300%-kal meghosszabbította a hordozó élettartamát. Ez a fejlesztés jelentősen csökkentette a csere gyakoriságát, csökkentette a szeletenkénti fogyóeszközök allokációs költségeit, és garantálta az ostya epitaxiális növekedésének minőségét, stabilitását és folyamatosságát – jelentős gazdasági és kapacitásértéket biztosítva.

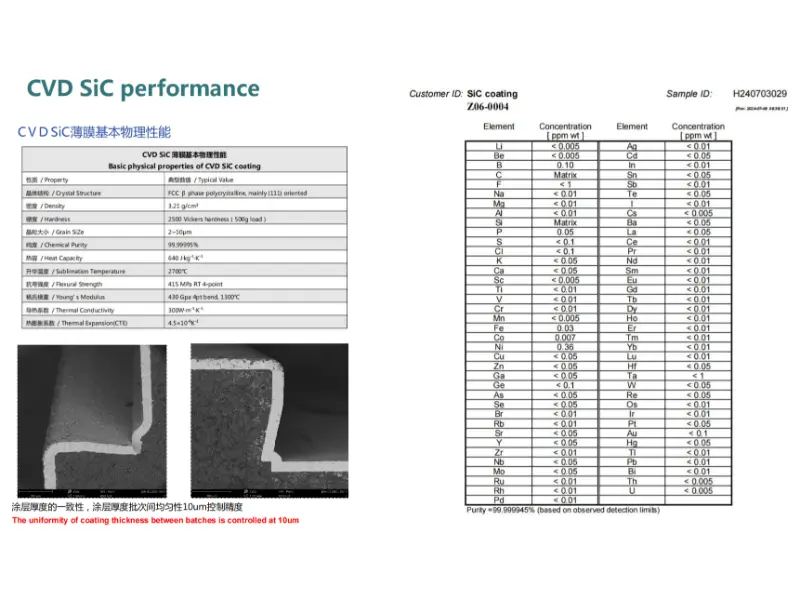

4. ábra: A CVD SiC bevonat legfontosabb fizikai tulajdonságai, SEM vastagsági egyenletessége és ultra-nagy tisztaságú elemzése

Lépjen kapcsolatba velünk testreszabott termikus stressz optimalizálási megoldásokért

Az Ön MOCVD/MBE reakciókamrás grafithordozói is szembesülnek a magas hőmérsékletű termikus igénybevétel miatti repedésekkel, a SiC bevonat leválásával vagy rövid élettartamú problémákkal?

A Vetek (www.veteksemicon.com) több mint 10 éves tapasztalattal rendelkezik a félvezető CVD SiC bevonat és a nagy tisztaságú grafit precíziós megmunkálás terén.

Küldje be méretrajzait vagy sikertelen mintafotóit, hogy ingyenes hőterhelés-tűrőképesség-értékelési és próbatesztelési szolgáltatást kapjon!
