CVD bevonatok a félvezető epitaxiában: Műszaki paraméterek, SiC/TaC kiválasztása és hibaellenőrzés

Szerző | Nickwu mérnök | Mérnök, Advanced Materials Division, Vetek Semiconductor

Bevezetés: Az epitaxiában a bevont grafit szuszceptor része a reaktor termikus, kémiai és szennyeződési határának. Értéke nem csak a bevonat vastagságában rejlik, hanem abban, hogy a kész alkatrész milyen következetesen tartja meg az ostya hőmérsékletét, a felületi stabilitást és az ismételhetőséget a növekedési és tisztítási ciklusokon keresztül.

1. A CVD bevonat mint epitaxiás folyamat határa

Alapvető következtetés: Még változatlan hőmérséklet, nyomás és gázáramlás mellett is, a bevonat érdessége, lerakódások, a zseb geometriája vagy a felület degradációja megváltoztathatja a hőátadást és a felület kémiáját. A bevont szuszceptort ezért folyamatkritikus reaktorkomponensként kell kezelni, nem pedig passzív lapkatartóként.

A tipikus növekedési hőmérsékletek illusztrálják a terhelést: a GaN MOCVD gyakran 1000–1100 °C, a Si-epitaxia 1050–1200 °C, a SiC epitaxia pedig nagyjából 1500–1700 °C körül mozog. Az ostya hőmérséklete a fűtőteljesítménytől, valamint a szuszceptor geometriától, az emissziós tényezőtől, a zsebmélységtől, a forgástól és a gázáramlástól függ.

A Planetary MOCVD lamináris áramlást és többszörös hordozóforgatást használ a vastagság, az összetétel és az adalékolás egyenletességének javítására.[1]

2. CVD SiC és TaC bevonat paraméterei

Alapvető következtetés: A „100 μm-es bevonat” nem teljes körű félvezető-specifikáció. A sűrűséget, a tisztaságot, a mikroszerkezetet, az érdességet, a CTE-t, a vastagságeloszlást, a tapadást és a hibaellenőrzést együtt kell figyelembe venni, különösen a zsebeknél, éleknél, lyukaknál és árnyékolt területeken, ahol a helyi lerakódás eltérő lehet.

A mérnöki lánc a következő:

CVD hőmérséklet / nyomás / gáz arány → szemcse növekedés → sűrűség / érdesség / feszültség → bevonat élettartama.

A nagyobb nyomás növelte az érdességet és a porozitást, míg a túlzott hőmérséklet durvább szerkezeteket eredményezett.[3]

3. Termikus egységesség és futástól-futásig ismételhetőség

Alapvető következtetés: A bevonat a folyamat során elfogadhatatlanná válhat, mielőtt láthatóan lehámlik. A vastagság eltolódása, a recesszió, a lerakódások vagy az érdesség változása megváltoztathatja a lapka és a szuszceptor közötti hőátadást és emissziót, ami hőmérsékletet vagy futástól-futásig eltolódást idézhet elő, miközben az alkatrész mechanikailag sértetlennek tűnik.

Ostya hőmérleg:

Qtotal = Qvezetés + Qsugárzás + Qkonvekció

A bevont szuszceptor befolyásolja ezeket a kifejezéseket az anyag tulajdonságain, a felület állapotán és a geometrián keresztül. A zsebmélység számít, mert a bevonat felhalmozódása megváltoztatja az ostya végső elhelyezésének geometriáját.

A névleges 100 μm-es bevonat, amely egy zseb körül változik, megváltoztathatja mind a helyi hőutat, mind a végső méreteket. A kis eltérések nem okoznak automatikusan egyenetlenséget, de a bevonat utáni zseb mélységének CTQ-nak kell lennie.

A gyártás során:

növekedési lerakódások + tisztítás + termikus ciklus → érdesség/emissziós drift → termikus határeltolódás → ostya-hőmérséklet drift → növekedési sebesség/összetétel eltolódás.

Az alkatrész élettartamát ezért a folyamat korlátaival kell meghatározni – nem egyszerűen a „nincs látható törés”.

4. CVD SiC kontra CVD TaC kiválasztása

Alapvető következtetés: A CVD SiC sok Si, GaN és SiC epitaxia alkatrész gyakorlati alapja érettsége, tisztasága és a grafittal való kompatibilitása miatt. A TaC akkor válik vonzóvá, amikor a szélsőséges hőmérséklet vagy a Si-ben gazdag kémia a SiC recesszióját teszi az igazolt élettartam-korlátozó mechanizmussá.

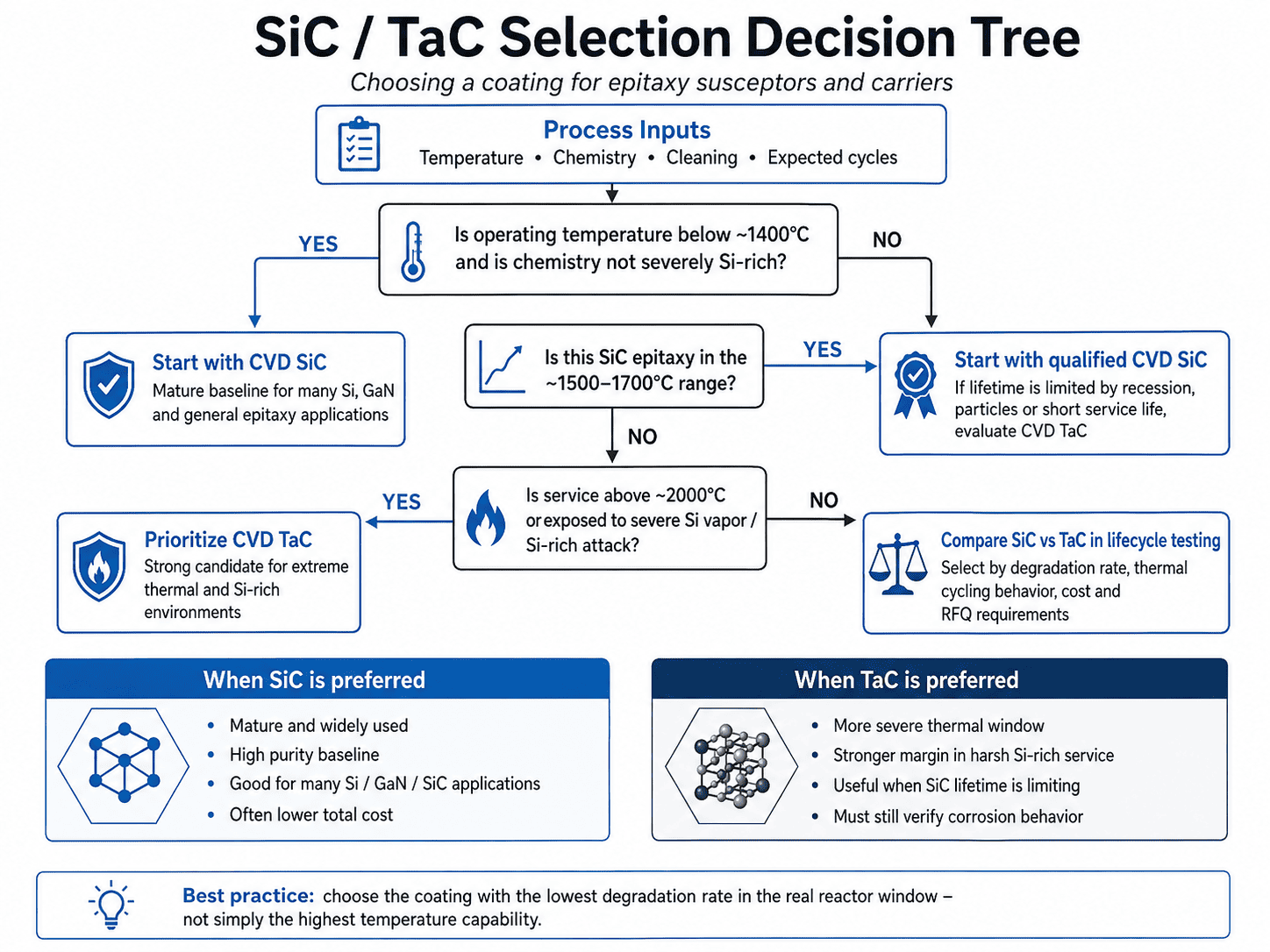

Selection Decision TreeT < ~1400°C és SiC kémiailag kompatibilis?

→ Igen: CVD SiC minősítés.

→ Nem: folytassa.

SiC epitaxia ~1500-1700°C-on?

→ Kezdje a bevált SiC-vel. Ha a recesszió, a részecskék vagy a rövid élettartam dominál, hasonlítsa össze a TaC-t.

>2000°C vagy súlyos Si-gőz expozíció?

→ A TaC értékelésének prioritása.

A TaC kémiailag nem sebezhetetlen. 1973 K-on szilíciumgőzben a CVD TaC TaSi₂/SiC reakciótermékeket képez; a szilícium-expozíció növelése növeli a korrózió mélységét és érdességét.[4] A kiválasztásnak ezért a valódi reaktor lebomlási sebességén kell alapulnia, nem csak az olvadásponton.

5. CVD bevonat meghibásodási mechanizmusai

Alapvető következtetés: A legtöbb bevont szuszceptor meghibásodása a kapcsolt hőfeszültségből, a lerakódás egyenetlenségéből, a kémiai recesszióból, valamint a tisztítási vagy kezelési sérülésekből adódik. A hibaelemzésnek a látható hibát a gyökérmechanizmushoz, majd az ostya tünetéhez kell kapcsolnia, ahelyett, hogy megállna a „bevonat hámlásánál”.

Egy hasznos elsőrendű hőfeszültség összefüggés:

σ ≈ E × Δα × ΔT

ahol E a bevonat modulusa, Δα a bevonat/szubsztrát CTE különbsége és ΔT a hőkimozdulás. Ez az oka annak, hogy a grafit CTE illesztése majdnem olyan fontos, mint a bevonat tisztasága.

A mély zsebek, lyukak és hornyok különböző előanyag-szállítást kaphatnak:

lokális vékony/porózus bevonat → termikus/kémiai támadás → grafit expozíció → erózió → részecskék → ostyahiba veszélye.

Egy alkatrész ezért elérheti a folyamat élettartamának végét, mielőtt a mechanikai élettartama véget érne.

6. Képesítési és ajánlatkérési követelmények

Alapvető következtetés: A minősítésnek át kell alakítania a reaktor állapotát mérhető CTQ-kká, és ellenőriznie kell azokat a kész geometrián. A tárgyi bizonyítvány önmagában nem elegendő; a cél az ismételhető bevonat integritása, méretei és termikus/kémiai viselkedése reprezentatív növekedési és tisztítási ciklusokon keresztül.

A gyakorlati specifikációnak tartalmaznia kell:

• Anyag: grafitminőség, tisztaság, CTE; bevonat fázisa és tisztasága.
• Bevonat: vastagság, helyi határértékek, érdesség, lyuk/porozitás kritériumok, tapadási vagy hőciklus-kritériumok.
• Geometria: zsebmélység bevonat után, laposság/kifutás, OD/ID, furatok és forgással kapcsolatos CTQ-k.
• Folyamat: lapka mérete, hőmérséklet, gázok, nyomás, fűtési/forgási mód, tisztítási kémia és várható ciklusok.

Ajánlott ellenőrző pontok:

Bejövő → meghatározott növekedési ciklusok → tisztítás → élettartam vége.

Ezeknek az ellenőrző pontoknak a részecske- és ostyaadatokkal való összekapcsolása hasznosabb, mint a vizuális ellenőrzés.

7. GYIK

Milyen vastag legyen a CVD SiC?

A 100 μm körüli érték hasznos referencia, nem pedig univerzális optimum. A geometria, a korróziótűrés, a feszültség és a mérettűrés határozza meg a célt.

A vastagabb bevonat mindig tovább tart?

Nem. Korróziós tartalékot ad, de növelheti a maradék feszültséget és a méreteltolást is.

Miért hámlik le a SiC bevonat?

Tipikusan hozzájáruló tényezők a CTE eltérés, a maradék feszültség, az interfész hibák, az élgeometria, a hőciklus, a vegyi támadás és a tisztítási sérülések.

Mikor kell a TaC-nek felváltani a SiC-t?

Ha bebizonyosodott, hogy a magas hőmérsékletű vagy Si-ban gazdag támadás a domináns SiC élettartam-határ, és a TaC jobb életciklus-eredményt ad.

Következtetés

Alapvető következtetés: A CVD-bevonatú grafitot az epitaxiás folyamat részeként kell minősíteni. A cél a stabil termikus, kémiai és méretbeli viselkedés a gyártás során, az élettartam végét pedig a mérhető folyamat CTQ-k határozzák meg, nem pedig a látható károsodás.

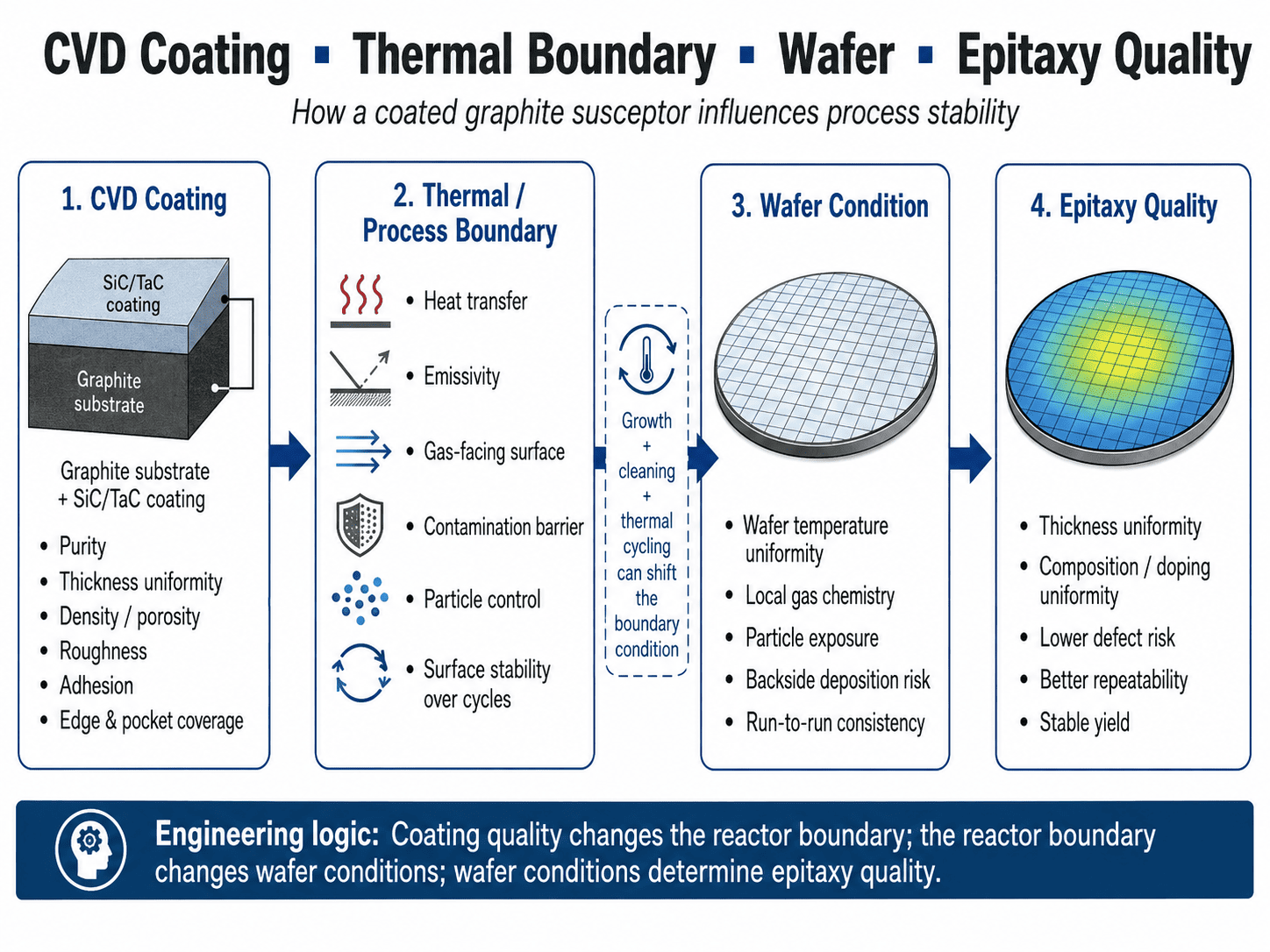

A mérnöki lánc a következő:

grafit szubsztrátum → CVD mikrostruktúra → kész geometria → termikus/kémiai stabilitás → ostya ismételhetőség.

A jobb kérdés nem egyszerűen az, hogy „milyen vastag a bevonat?” de „Hogyan fog viselkedni ez a komponens ismételt növekedési, tisztítási és termikus ciklusok után, és milyen mérhető határ határozza meg élettartamának végét?”

Hivatkozások

[1] AIXTRON SE, Planetary Principle (MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC bevonat – Anyagadatok.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), „Study of the Process-Structure-Property Correlation in CVD-SiC Coatings on Graphite Substrates”.

[4] Hao K. et al., Vacuum 241, 114677 (2025), „Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates”.

Nickwu mérnök 15 éves tapasztalattal rendelkezik a CVD bevonatok és a szénalapú forrózónás anyagok kutatás-fejlesztésében. Ő vezette azt a projektet, amely a 8 hüvelykes SiC epitaxiában használt első kínai TaC-bevonatú grafitkomponensek tömeggyártását célozta. Számos forrózónás tervezési és hibaelemzési projektben vett részt SiC kristálynövekedéssel kapcsolatban, és hét találmányi szabadalom birtokosa a forrózónás anyagokkal kapcsolatban.
