A 2016-ban alapított WuYi TianYao New Material Tech.Co., Ltd. a félvezetőipar fejlett bevonóanyagok vezető szállítója. Alapítónk, a Kínai Tudományos Akadémia Anyagtudományi Intézetének egykori szakértője a céget azzal a céllal hozta létre, hogy az iparág legmodernebb megoldásait fejlessze.

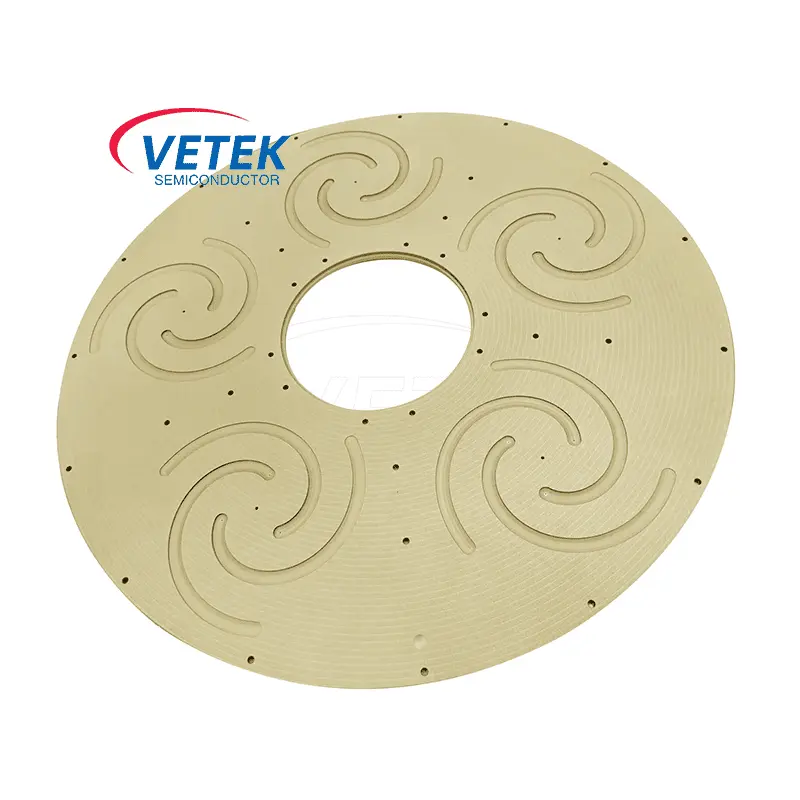

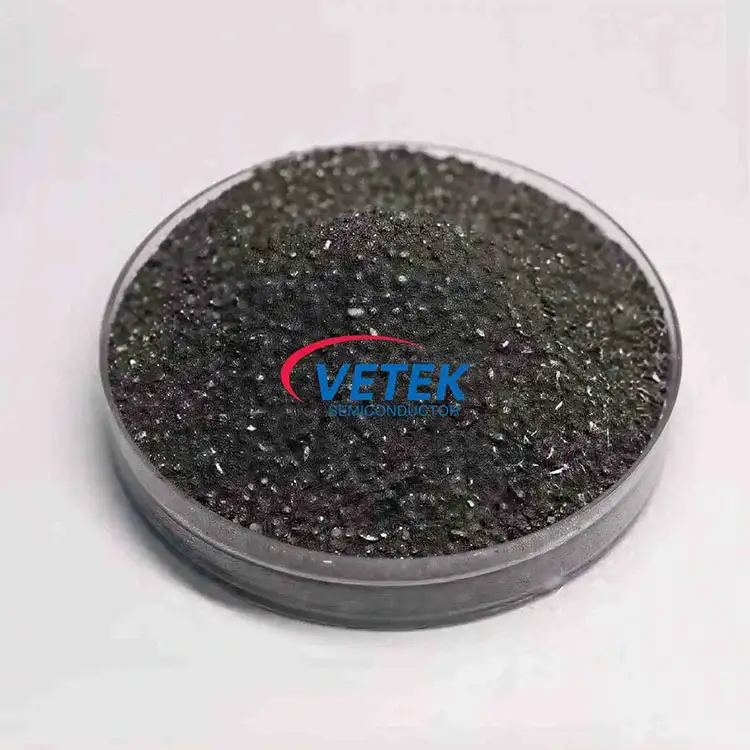

Fő termékkínálatunk a következőket tartalmazzaCVD szilícium-karbid (SiC) bevonatok, tantál-karbid (TaC) bevonatok, ömlesztett SiC, SiC porok és nagy tisztaságú SiC anyagok. A fő termékek a SiC bevonatú grafit szuszceptor, előmelegítő gyűrűk, TaC bevonatú elterelő gyűrű, félhold alkatrészek stb., A tisztaság 5 ppm alatt van, megfelel az ügyfelek igényeinek.
A Vetek a Szilícium -karbid bevonat, a tantalum karbid bevonat, a speciális grafitgyártó és a kínai szállító szakembere. Biztos lehet benne, hogy a termékeket a gyárunkból vásárolja meg, és mi kínáljuk Önnek az értékesítés utáni minőségi szolgáltatást.
Szolgáltatásaink

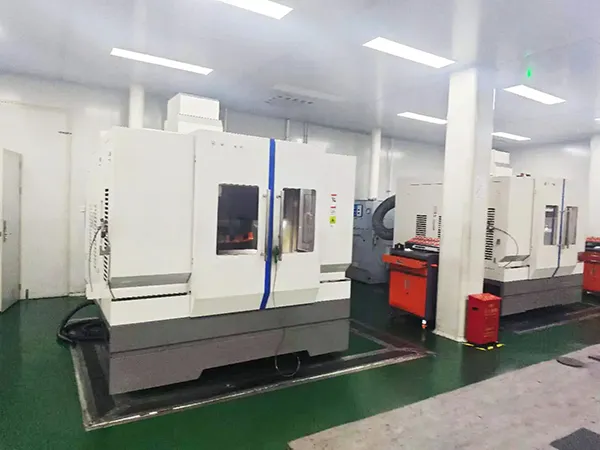

CNC megmunkálás

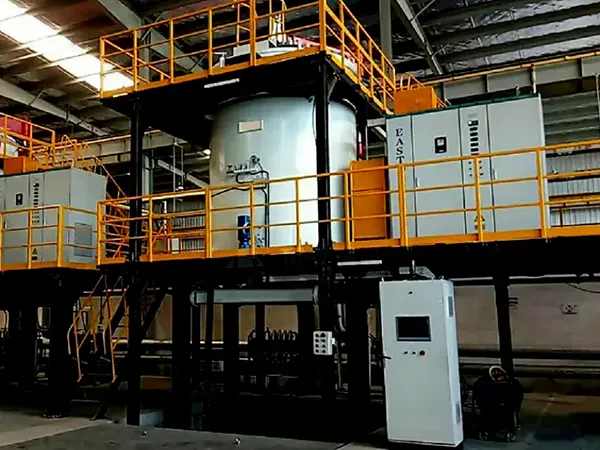

Anyag szinterezés

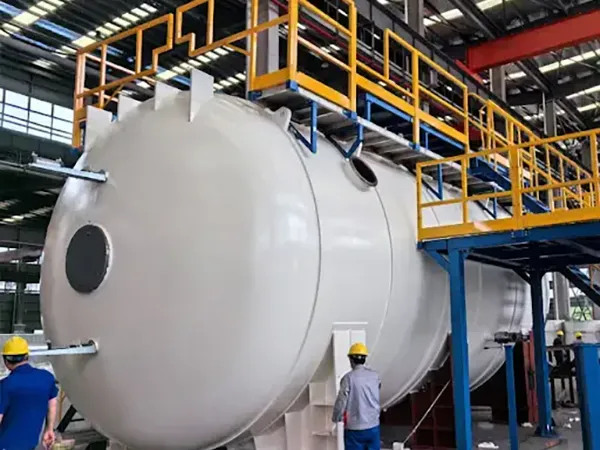

Anyagtisztítás

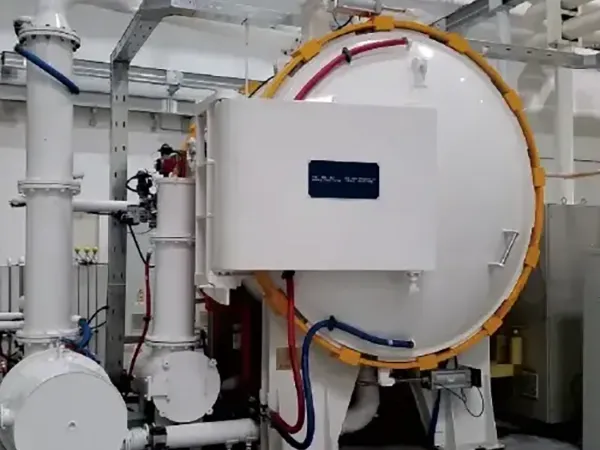

CVD bevonat

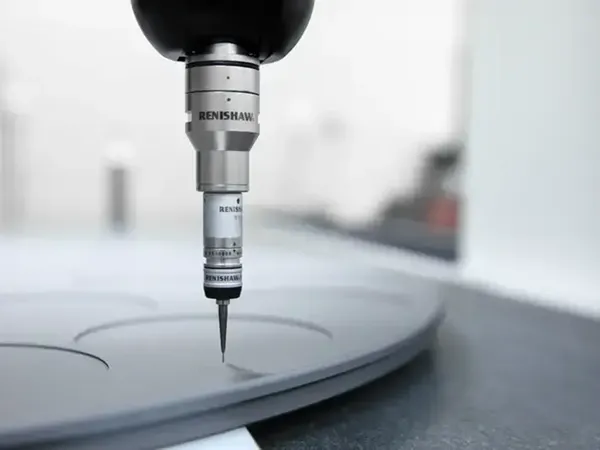

Anyagvizsgálat
Előnyeink
A fejlett anyagok megváltoztatják a jövőt. Célja, hogy a félvezető anyagok vezető innovátora legyen világszerte.
Speciális berendezések és tesztelési kapacitás
12 fejlett gyártósort működtetünk több mint 80 iparágvezető CVD- és ellenőrző berendezéssel, hogy biztosítsuk a stabil tömegtermelést és a szigorú minőség-ellenőrzést.
Kettős K+F központ és mélyreható szakértelem
Egy korábbi CAS-professzor által alapított, évi 30%-nál nagyobb K+F befektetéssel, kettős K+F platformjaink sikeresen áthidalják a szakadékot az alapul szolgáló mechanizmusok kutatása és az ipari méretezés között.
Stratégiai iparági elismerés
Az integrált áramköri iparági lánc elismert vezető vállalkozásaként a VeTek Semiconductor stratégiai tőkebefektetéseket kapott több vezető félvezetőtől.
Nagy tisztaságú és nagy akadályt jelentő megoldások

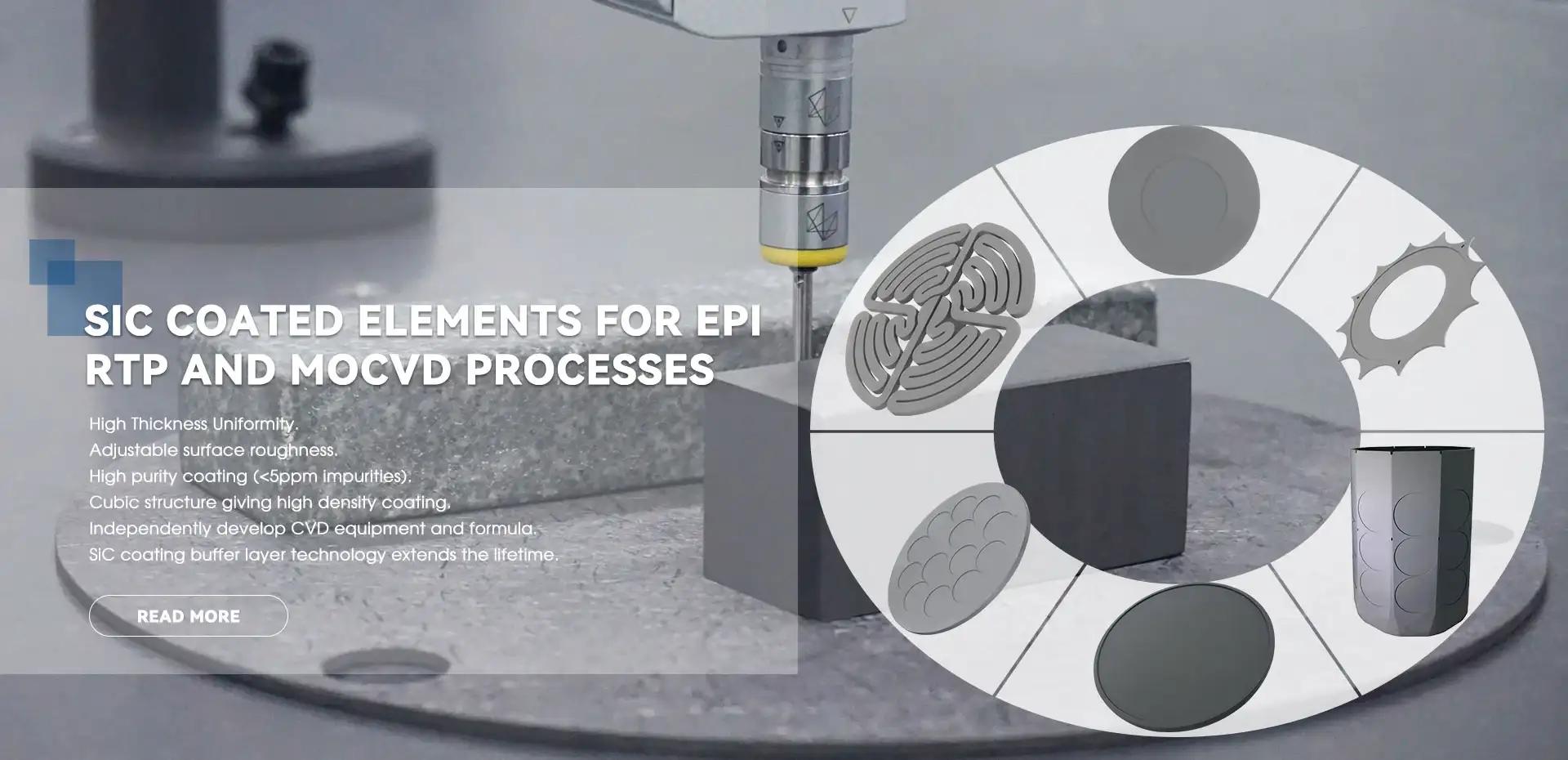

Nagy tisztaságú, hőálló CVD-bevonatokat és alkatrészeket szállítunk, amelyek hatékonyan meghosszabbítják az élettartamot és optimalizálják a gyártási költségeket a félvezető- és PV-kliensek számára.

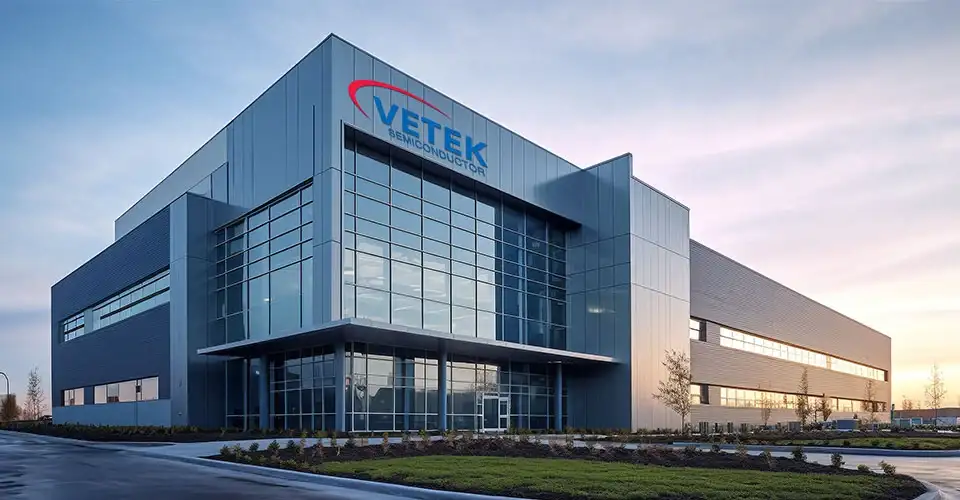

GYÁRI BEVEZETÉS
A VeTek Semiconductor kettős kutatási és fejlesztési központot működtet, integrálva a K+F és a termelési kapacitásokat. Jelenleg 2 gyártóbázissal, 12 gyártósorral, 150+ alkalmazottal rendelkezik, a K+F részesedése több mint 30%, csapatunk a technológiára, a termelésre, az értékesítésre és az üzemeltetés irányítására összpontosít, és erős átfogó képességgel rendelkezik. A termékelrendezést elsősorban a LED-es, IC integrált áramköri, harmadik generációs félvezető-, fotovoltaikus és más iparágakban használják.

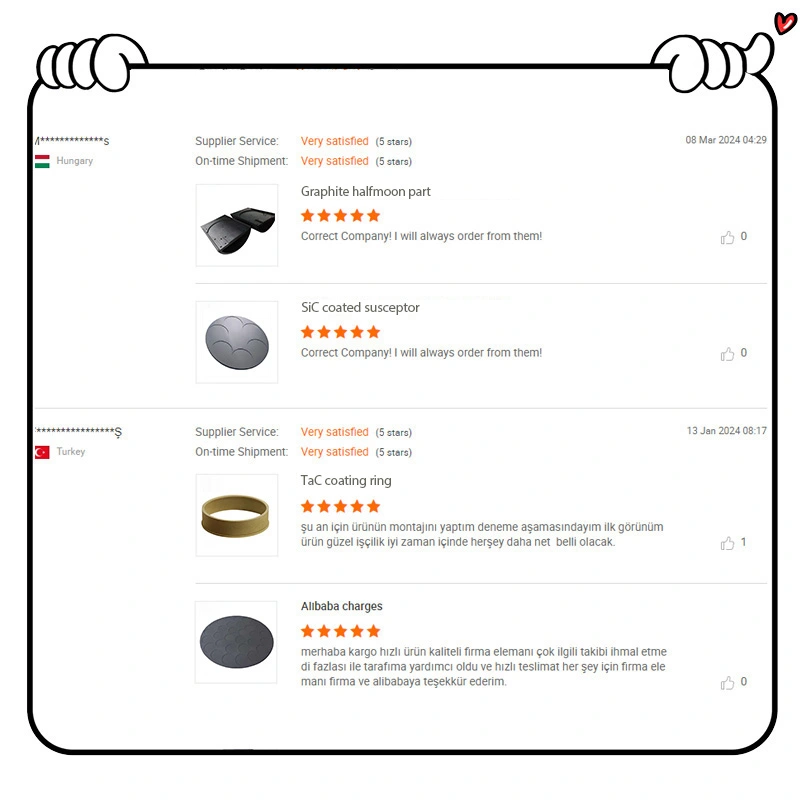

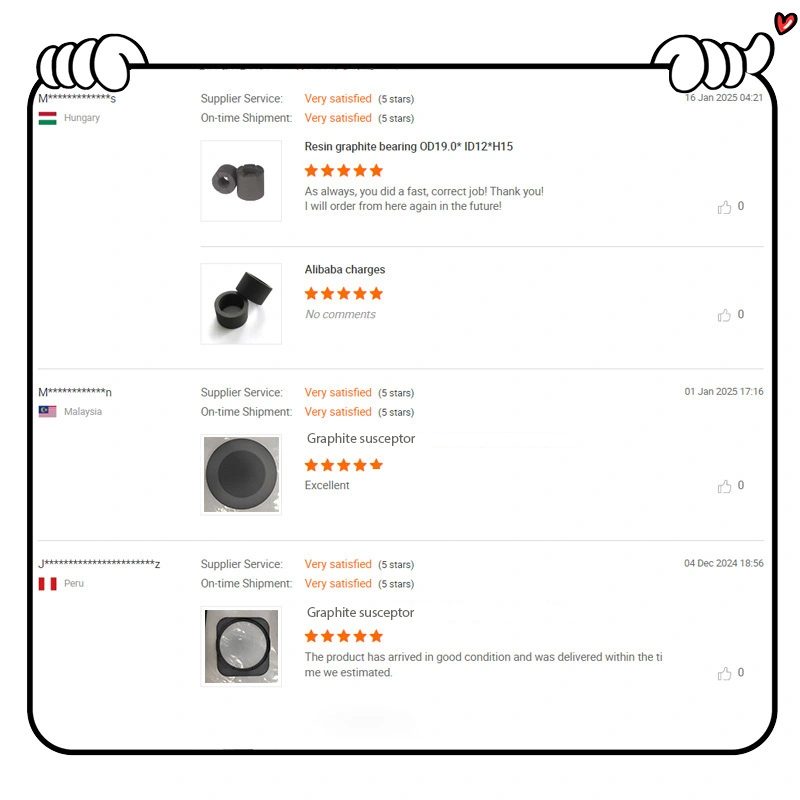

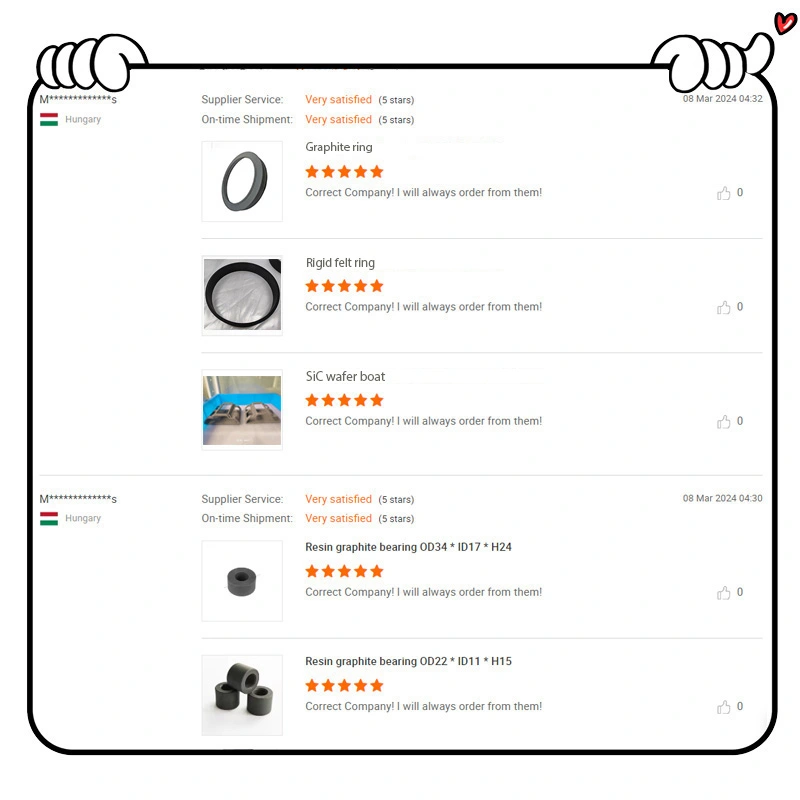

AZ ÜGYFELEINK MONDÁSA

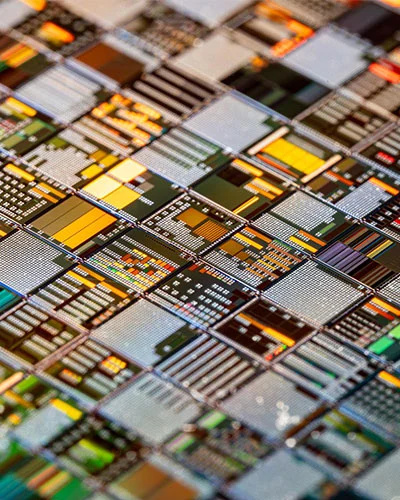

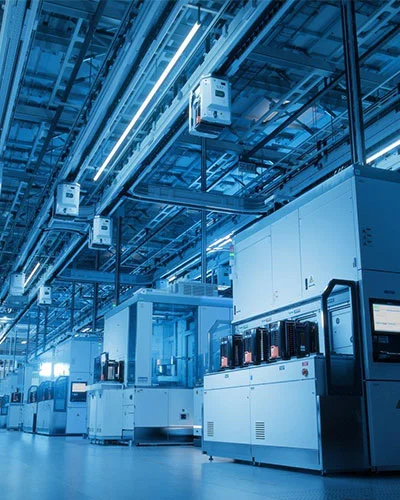

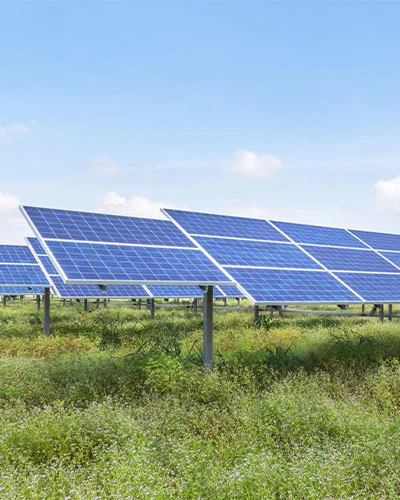

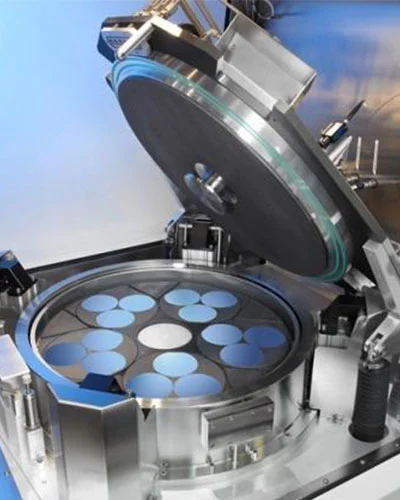

ALKALMAZÁSI MEZŐ
GYIK
1. kérdés: A bevonat termékei és szilárd összetevői teljesen testreszabhatók-e a tervrajzainkhoz?
V: Igen, az abszolút testreszabás a fő erősségünk. Végponttól végpontig egyedi megmunkálást biztosítunk az Ön pontos rajzai alapján, kiválasztva a legmegfelelőbb szubsztrátumokat és hozzáillesztve azokat a nagy egyenletességű CVD SiC vagy TaC bevonatokhoz, hogy tökéletesen illeszkedjenek félvezető berendezéseihez.
Q2: Hogyan garantálja a félvezető minőségű anyagokhoz szükséges nagy tisztaságot?
V: Szigorú nyersanyag-szűrést és fejlett, magas hőmérsékletű tisztítási eljárásokat hajtunk végre. Minden elemet professzionális vizsgálóberendezések, például ICP-OES és GDMS segítségével nyomelemznek annak biztosítására, hogy bevonataink és grafitkomponenseink megfeleljenek a chipipar ultratiszta, részecskementes szabványainak.
Q3: Milyen minőségirányítási rendszerrel és iparági tanúsítványokkal rendelkezik?
V: Gyártóüzemünk szigorúan az ISO9001 minőségirányítási rendszer szerint működik. A szubsztrátum megmunkálásától a végső kémiai gőzleválasztási (CVD) folyamatig minden lépést szigorú méret- és felületi pontosság-ellenőrzésnek vetnek alá a szállítás előtt.
4. kérdés: Támogatja-e a mintatesztet a tömeges rendelések leadása előtt, és mi a folyamat?
V: Igen, szívesen fogadjuk az egyedi szuszceptorok, ostyahajók vagy álostyák mintaértékelését. Megadhatja konkrét működési paramétereit vagy berendezésmodelljeit (például LPE, Aixtron vagy ASM), mi pedig próbamintát szállítunk, hogy megbizonyosodjon arról, hogy megfelel a hő- és folyamatkövetelményeinek.
5. kérdés: Mi a tipikus gyártási idő a szabványos és egyedi termékek esetében?
V: A szabványos konfigurációk vagy a rendelkezésre álló készletek esetén azonnal szállítjuk. A precíziós megmunkálást és CVD-bevonatfeldolgozást igénylő egyedi termékek esetében az átfutási idő általában 3-6 hét között van, a tervezés bonyolultságától és a tétel mennyiségétől függően.
6. kérdés: Milyen értékesítés utáni technikai támogatást nyújt nemzetközi ügyfelek számára?
V: A hét minden napján éjjel-nappal online műszaki tanácsadást kínálunk a termikus mezők és az alkatrészek élettartamának optimalizálása érdekében. Ha bármilyen működési probléma vagy koncentráció-ingadozás lép fel a folyamatintegráció során, K+F mérnökeink távolról együttműködnek Önnel, hogy gyors és praktikus megoldásokat kínáljanak.

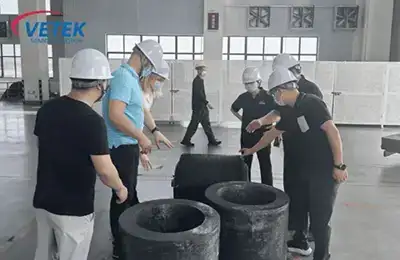

2025. szeptember 5-én egy lengyelországi ügyfél látogatott el a VETEK gyárába, hogy megismerje fejlett technológiáinkat és innovatív szénszálas termékek gyártási folyamatait.

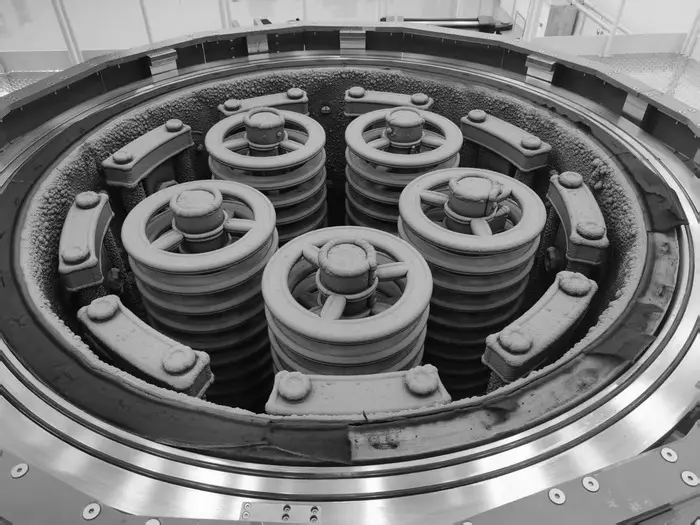

A félvezetőgyártás nagy téttel rendelkező világában, ahol a precíziós és extrém környezetek együtt élnek, a szilícium-karbid (SiC) fókuszgyűrűk nélkülözhetetlenek. A kivételes hőállóságukról, kémiai stabilitásukról és mechanikai szilárdságukról ismert összetevők kritikusak a fejlett plazmamaratási eljárásokban.
Nagy teljesítményük titka a Solid CVD (Chemical Vapor Deposition) technológiában rejlik. Ma a kulisszák mögé vezetjük Önt, hogy felfedezze a szigorú gyártási folyamatot – a nyers grafit szubsztrátumtól a nagy pontosságú „láthatatlan hősig”.
