A tömör CVD SiC fókuszgyűrűk gyártásán belül: a grafittól a nagy pontosságú alkatrészekig

A félvezetőgyártás nagy téttel rendelkező világában, ahol a precíziós és extrém környezetek együtt élnek, a szilícium-karbid (SiC) fókuszgyűrűk nélkülözhetetlenek. A kivételes hőállóságukról, kémiai stabilitásukról és mechanikai szilárdságukról ismert összetevők kritikusak a fejlett plazmamaratási eljárásokban.

Nagy teljesítményük titka a Solid CVD (Chemical Vapor Deposition) technológiában rejlik. Ma a kulisszák mögé vezetjük Önt, hogy felfedezze a szigorú gyártási folyamatot – a nyers grafit szubsztrátumtól a nagy pontosságú „láthatatlan hősig”.

I. A hat mag gyártási szakasza

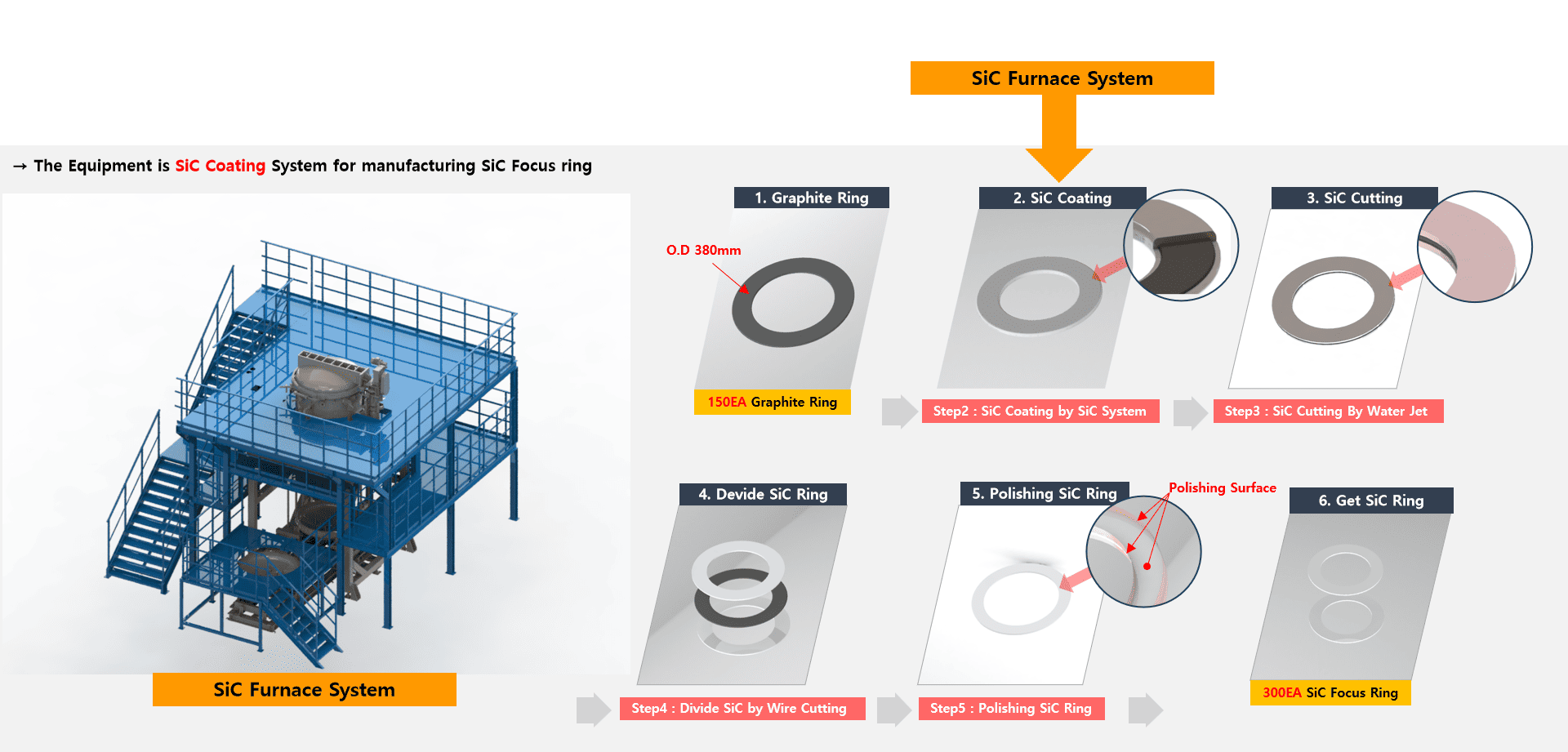

A Solid CVD SiC fókuszgyűrűk gyártása egy erősen szinkronizált hatlépéses folyamat:

• Grafit szubsztrátum előkezelés
• SiC bevonat lerakódás (a fő eljárás)
• Vízsugaras vágás és formázás
• Huzalvágó szétválasztás
• Precíziós polírozás
• Végső minőségellenőrzés és átvétel

Egy kiforrott folyamatirányítási rendszer révén minden 150 grafit szubsztrátumból álló tétel körülbelül 300 kész SiC fókuszgyűrűt eredményez, ami magas konverziós hatékonyságot mutat.

II. Technikai mélymerülés: a nyersanyagtól a kész alkatrészig

1. Anyagelőkészítés: Nagy tisztaságú grafit kiválasztása

Az utazás a prémium grafitgyűrűk kiválasztásával kezdődik. A grafit tisztasága, sűrűsége, porozitása és méretpontossága közvetlenül befolyásolja a következő SiC bevonat tapadását és egyenletességét. A feldolgozás előtt minden szubsztrát tisztasági vizsgálaton és méretellenőrzésen esik át annak biztosítására, hogy nulla szennyeződés zavarja a lerakódást.

2. Bevonat felvitele: A szilárd CVD szíve

A CVD folyamat a legkritikusabb fázis, amelyet speciális SiC kemencerendszerekben hajtanak végre. Két igényes szakaszra oszlik:

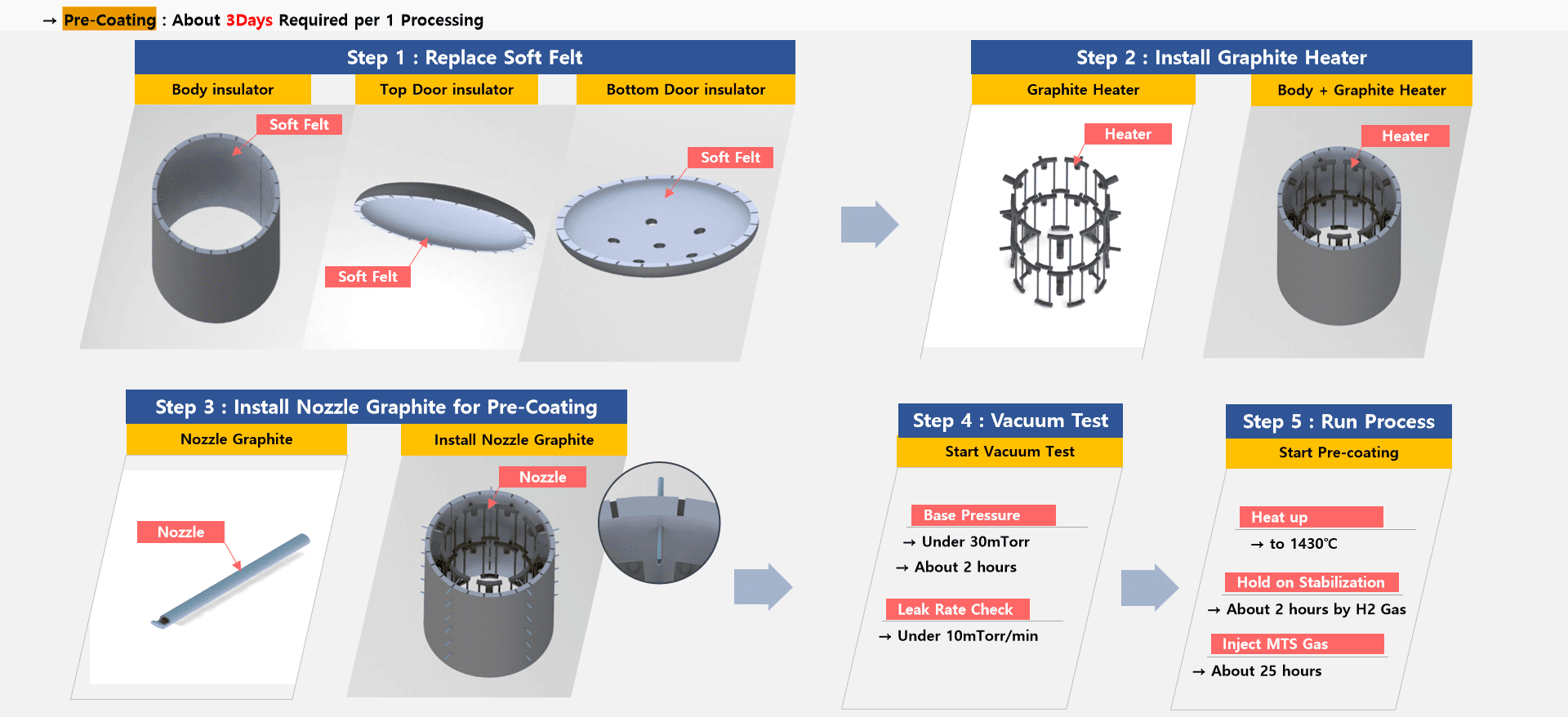

(1) Bevonás előtti folyamat (~3 nap/tétel):

• Beállítás: Cserélje ki a puha filcszigetelést (felső, alsó és oldalfalak), hogy biztosítsa a hőállóságot; grafitfűtők és speciális előbevonó fúvókák felszerelése.
• Vákuum- és szivárgásteszt: A mikroszivárgások elkerülése érdekében a kamrának 30 mTorr alatti alapnyomást kell elérnie, 10 mTorr/perc alatti szivárgási sebességgel.
• Kezdeti lerakás: A kemencét 1430°C-ra melegítik. 2 órás H2-atmoszféra stabilizálása után 25 órán át MTS gázt fecskendeznek be, hogy egy átmeneti réteget képezzenek, amely biztosítja a fő bevonat kiváló kötődését.

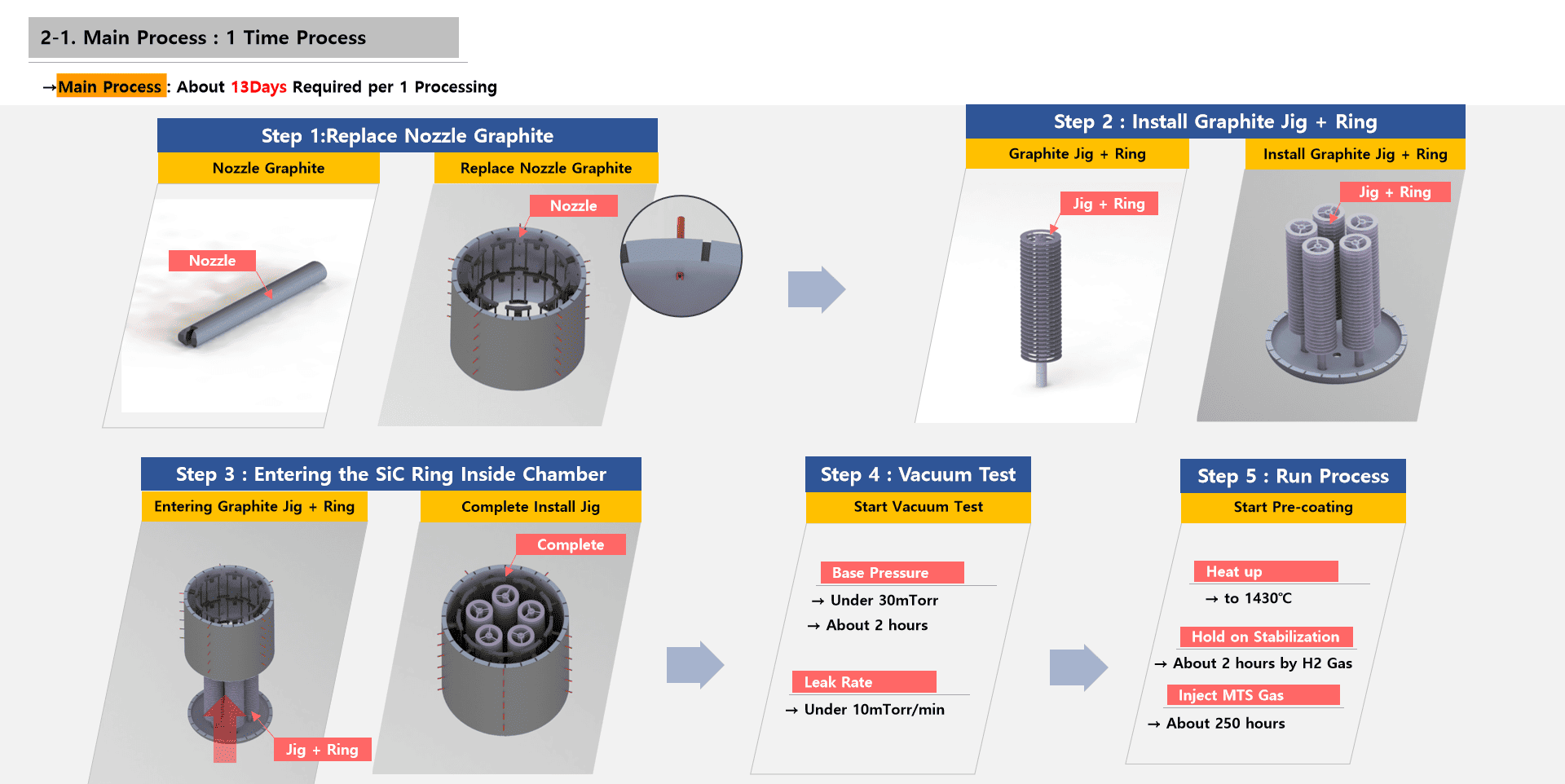

(2) Fő bevonási folyamat (~13 nap/tétel):

• Konfiguráció: Állítsa be újra a fúvókákat, és szerelje be a grafitfüleket a célgyűrűkkel.
• Másodlagos vákuumellenőrzés: Szigorú másodlagos vákuumtesztet végeznek annak biztosítására, hogy a lerakódási környezet tökéletesen tiszta és stabil maradjon.
• Tartós növekedés: 1430°C-on tartva az MTS gázt körülbelül 250 órán keresztül fecskendezik be. Ilyen magas hőmérsékleti körülmények között az MTS Si és C atomokra bomlik, amelyek lassan és egyenletesen rakódnak le a grafit felületére. Ez egy sűrű, nem porózus SiC bevonatot hoz létre – ez a Solid CVD minőség ismertetőjele.

3. Alakformálás és precíziós elválasztás

• Vízsugaras vágás: A nagynyomású vízsugarak végzik el a kezdeti formázást, eltávolítják a felesleges anyagot, hogy meghatározzák a gyűrű durva profilját.
• Huzalvágás: A precíziós huzalvágás az ömlesztett anyagot mikronos pontossággal külön gyűrűkre választja szét, biztosítva, hogy azok megfeleljenek a szigorú beépítési tűréseknek.

4. Felületkezelés: Precíziós polírozás

A vágás után a SiC felületet polírozzák, hogy kiküszöböljék a mikroszkopikus hibákat és a megmunkálási textúrákat. Ez csökkenti a felület érdességét, ami létfontosságú a részecskék interferenciájának minimalizálásához a plazmafolyamat során, és egyenletes lapkahozamot biztosít.

5. Végső ellenőrzés: Szabvány alapú érvényesítés

Minden alkatrésznek át kell mennie a szigorú ellenőrzéseken:

• Méretpontosság (pl. a külső átmérő tűrése ±0,01 mm)
• Bevonat vastagsága és egyenletessége
• Felületi érdesség
• Kémiai tisztaság és hibaellenőrzés

III. Az ökoszisztéma: berendezés-integráció és gázrendszerek

1. A kulcsfontosságú berendezések konfigurációja

Egy világszínvonalú gyártósor kifinomult infrastruktúrára támaszkodik:

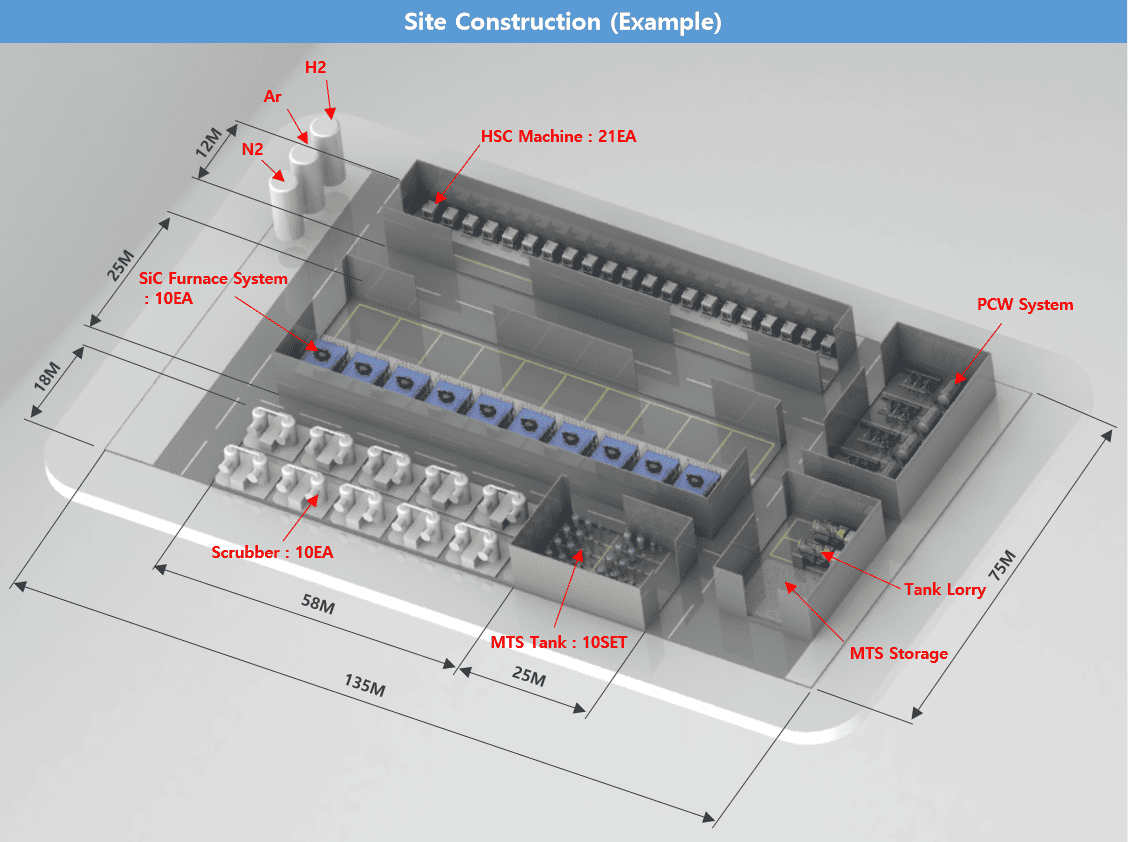

• SiC kemencerendszerek (10 egység): Hatalmas egységek (7,9 m x 6,6 m x 9,7 m), amelyek lehetővé teszik a többállomásos szinkronizált műveleteket.
• Gázszállítás: 10 készlet MTS tartály és szállító platform biztosítja a nagy tisztaságú áramlási stabilitást.
• Támogatási rendszerek: 10 környezetbiztonsági gázmosót, PCW hűtőrendszert és 21 HSC (High-Speed ​​Machining) egységet tartalmaz.

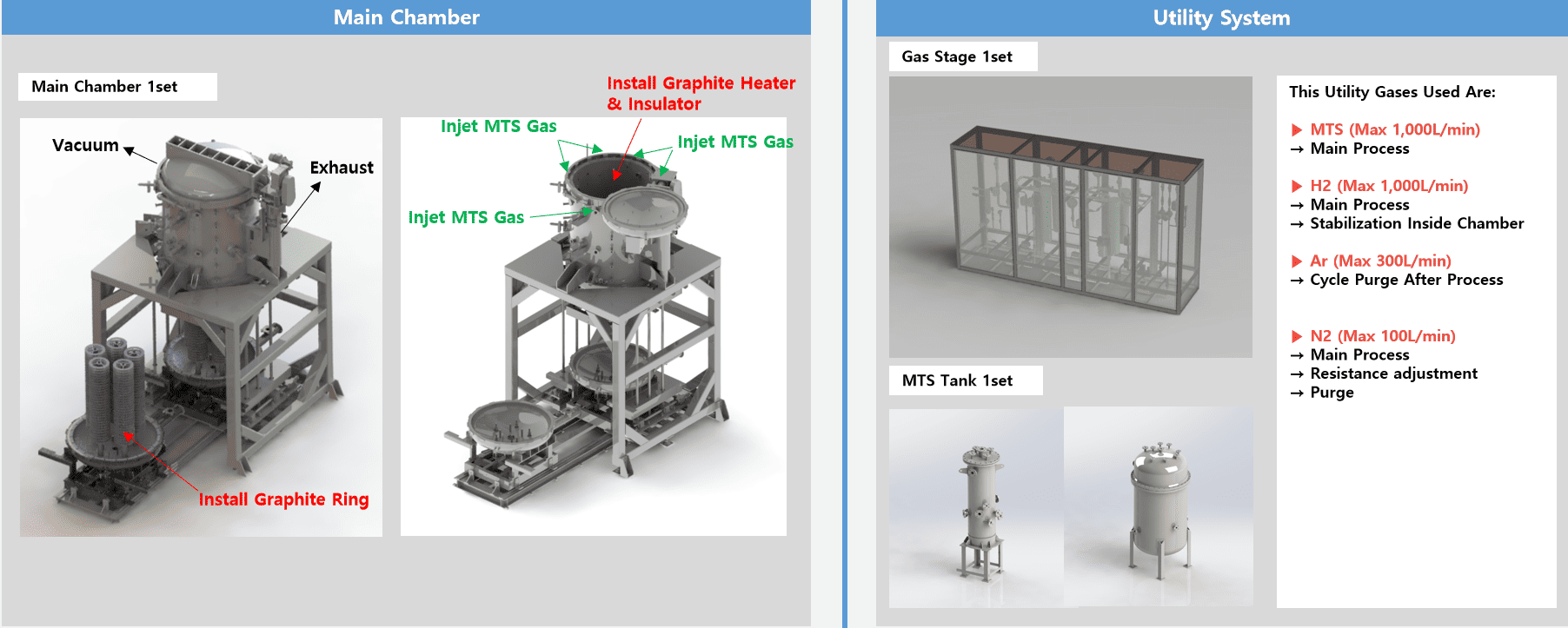

2. A gázrendszer fő funkciói

• MTS (max. 1000 l/perc): Si- és C atomokat biztosító elsődleges lerakódási forrás.
• Hidrogén (H₂, max 1000 l/perc): Stabilizálja a kemence légkörét és segíti a reakciót
• Argon (Ar, Max. 300 L/perc): A folyamat utáni tisztításhoz és öblítéshez használják.
• Nitrogén (N₂, Max 100 L/perc): Ellenállás beállítására és rendszer öblítésére szolgál.

Következtetés

A Solid CVD SiC fókuszgyűrű „fogyóeszköznek” tűnhet, de valójában az anyagtudomány, a vákuumtechnológia és a gázszabályozás remekműve. A grafit eredetétől a kész alkatrészig minden lépés bizonyítja a fejlett félvezető csomópontok támogatásához szükséges szigorú szabványokat.

Ahogy a folyamat csomópontjai folyamatosan zsugorodnak, a nagy teljesítményű SiC alkatrészek iránti kereslet csak nő. A kiforrott, szisztematikus gyártási megközelítés biztosítja a maratási kamra stabilitását és megbízhatóságát a következő generációs chipek számára.
