Melyek a kvarc különféle alkalmazásai a félvezetőgyártásban?

A nagy tisztaságú kvarcanyagok létfontosságú szerepet játszanak a félvezetőiparban. Kiváló magas hőmérsékleti ellenállásuk, korrózióállóságuk, hőstabilitásuk és fényáteresztő tulajdonságaik kritikus fogyóeszközökké teszik őket.Kvarc termékekAz ostyagyártás magas és alacsony hőmérsékletű zónáiban egyaránt használják alkatrészekhez, biztosítva a gyártási folyamat stabilitását és tisztaságát. Ahogy a félvezetőipar fejlődik, a nagy tisztaságú kvarc iránti kereslet folyamatosan növekszik, ami a termelés és a technológia fejlődését eredményezi. Ez a cikk alapos áttekintést nyújt a kvarc fő alkalmazási területeiről és piaci trendjeiről a félvezetőgyártásban.

A kvarc tulajdonságai

• A kvarc (szilícium-dioxid, SiO₂) szinte tökéletes fizikai és kémiai tulajdonságai miatt pótolhatatlan a félvezető mezőben8:
• Extrém tisztaság: A félvezető minőségű kvarc általában 99,99%-os (4N) vagy magasabb tisztaságot igényel, néha eléri az 5N-t is. Ez biztosítja, hogy a fémionok (például nátrium, kálium és vas) ne vándoroljanak és ne szennyezzék be a szilícium lapkákat a magas hőmérsékletű feldolgozás során.
• Hőstabilitás: Körülbelül 1730°C-os lágyulási pontjával a kvarc hosszú ideig stabilan működik 1100°C és 1250°C közötti magas hőmérsékletű környezetben. Ennek köszönhetően tökéletesen illeszkedik a diffúziós és oxidációs folyamatokhoz.
• Kémiai tehetetlenség: A kvarc szinte semmilyen savval nem reagál, kivéve a hidrogén-fluoridot és a forró foszforsavat. Ideális hordozóként szolgál a nedves tisztítási és maratási folyamatokhoz.
• Alacsony hőtágulás: Ez a tulajdonság biztosítja, hogy a kvarc alkatrészek ne repedjenek meg könnyen szélsőséges hőciklusok során, megőrizve a méretstabilitást a precíziós gyártáshoz.

2. A kvarckomponensek főbb alkalmazásai a félvezetőgyártásban

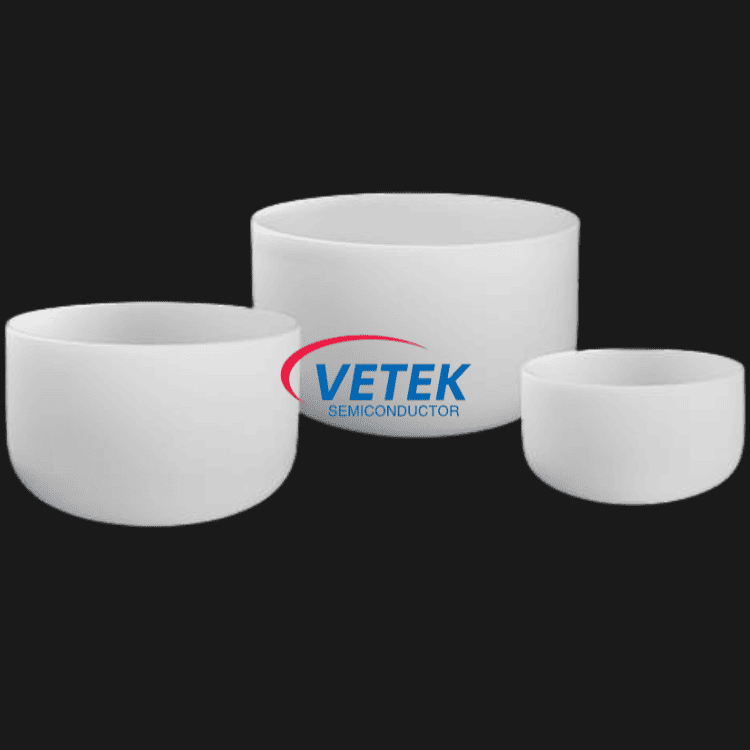

A. Kristálynövekedés: kvarctégelyek

Az ostyagyártás első lépésében – a Czochralski (CZ) módszerrel – a poliszilíciumot egy kvarctégelyben kell megolvasztani.

Alapfunkció: A kvarctégely közvetlenül érintkezik az olvadt szilíciummal. A kiváló minőségű olvasztótégelyek csökkentik a túlzott oxigénfelszabadulást, biztosítva, hogy a monokristályos szilícium tömbben a szennyeződések szintje a minimumon maradjon.

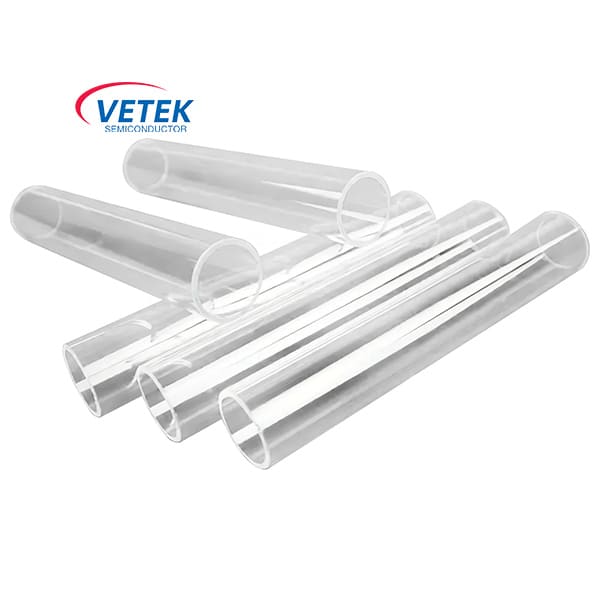

B. Termikus eljárások: kvarchajók és kemencecsövek

A diffúziós, oxidációs és izzítási folyamatok során az ostyákat tételekben helyezik el kvarchordozókba, hogy bejussanak a diffúziós kemencébe.

Alapfunkció: A Quartz Wafer Boat felelős az ostyák pontos szállításáért, míg a Quartz Furnace Tube tiszta, szabályozott, magas hőmérsékletű reakciókörnyezetet biztosít.

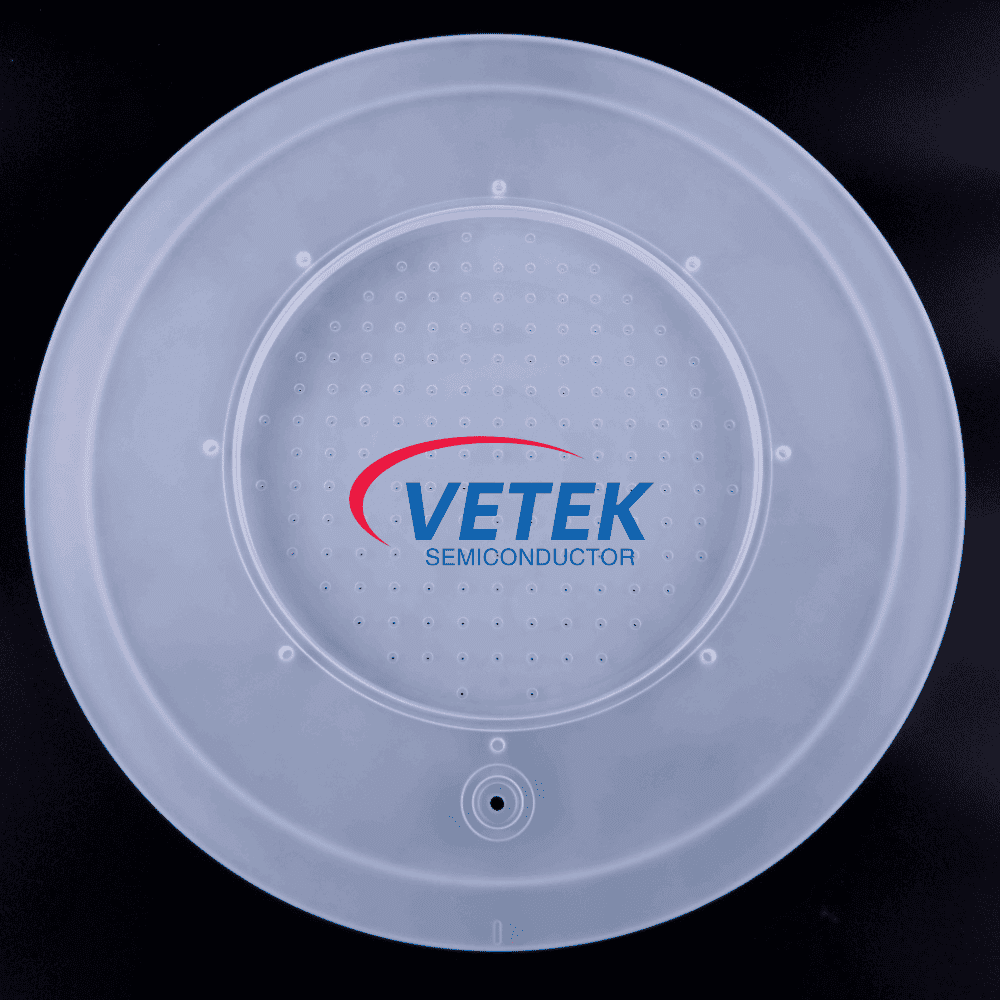

C. Vékony filmréteg: kvarc zuhanyfejek és kamraalkatrészek

A CVD (Chemical Vapor Deposition) és ALD (Atomic Layer Deposition) folyamatok során kvarc alkatrészeket használnak a reakciógázok vezetésére és elosztására.

Alapfunkció: A kvarc zuhanyfej biztosítja, hogy a gáz egyenletesen permetezzen az ostya felületére, ami elengedhetetlen a nanométeres méretű vékony filmek egyenletességének javításához.

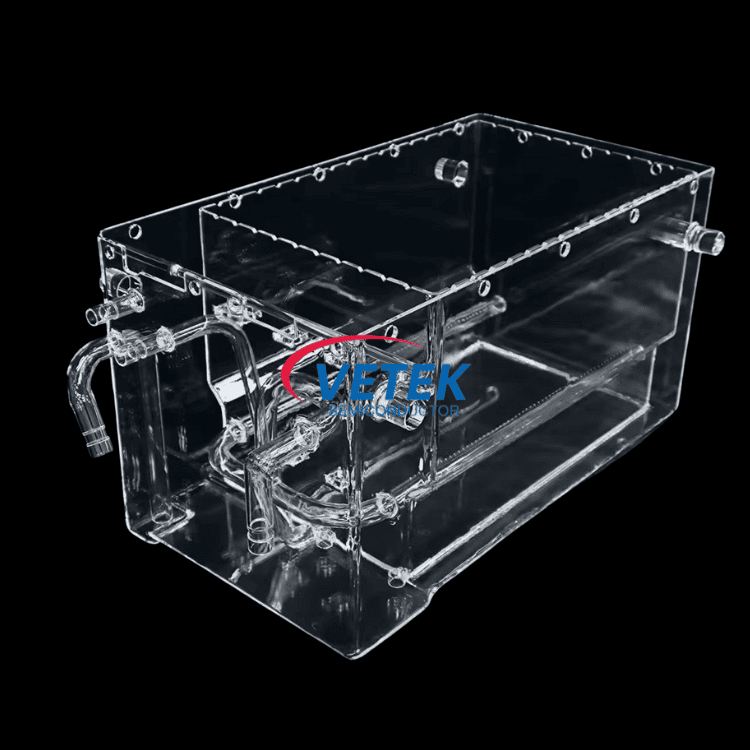

D. Nedves tisztítás: Kvarcfürdők

A fotolitográfia előtti és utáni tisztítási szakaszokban az ostyákat különféle kémiai reagensekbe kell meríteni.

Alapvető funkció: A kvarcfürdők ellenállnak az erős savas korróziónak, és nem okoznak részecskeszennyeződést, így az RCA tisztítási folyamatok szabványa.

3. Félvezető kvarc komponensek piaci elemzése

A legfrissebb iparági adatok szerint a félvezető kvarc globális piaca gyors növekedést mutat:

4. Ipari trendek

A félvezető eljárások iterációi szigorú követelményeket támasztanak az anyagtisztasággal szemben. A 7 nm-es és fejlettebb eljárások által vezérelt szintetikus olvasztott szilícium rendkívül alacsony fémszennyeződésének és kiváló plazmaállóságának köszönhetően gyorsan felváltja a hagyományos természetes kvarcot a maratási és litográfiai eljárásokban. Ezzel párhuzamosan az ipar áttér az integrált precíziós megmunkálásra. Az ultra-precíziós CNC-képességekkel és a nagy tisztaságú nyersanyag-integrációval rendelkező gyártók a jövőbeli versenyben is előkelő helyet foglalnak el.

Ezenkívül a zöld kezdeményezések és az újrahasznosítás kulcsfontosságú utakat jelentenek a gyárak számára a költségek csökkentésében és a hatékonyság növelésében. Ahogy az ESG szabványok egyre nagyobb súlyt kapnak a félvezető ellátási láncban, a csúcskategóriás kvarc alkatrészek precíziós felújítása és újrahasznosítása általános üzleti modell lesz. Ez segít a vállalatoknak csökkenteni a termelési költségeket, és elengedhetetlen választás a globális szén-dioxid-semlegességi célok eléréséhez. Ebben a folyamatban a fejlett tisztítási technológiával és lángfeldolgozási javítási képességekkel rendelkező kvarcgyárak jelentős piaci lehetőségekkel néznek szembe.

A VeTek Semiconductor vezető félvezető anyagok szállítójaként a megoldások teljes skáláját kínálja a kvarctégelyektől a precíziós kvarchajókig. Termékeinket széles körben használják a világ legnagyobb OEM-jei és ostyagyárai, és elkötelezetten segítik ügyfeleinket a folyamatstabilitás és a hozam javításában a kiváló anyagok és kivitelezés révén.
