SiC vs. TaC bevonat: A végső védelem a grafit szuszceptorok számára a nagy hőmérsékletű félig feldolgozásban

A szélessávú (WBG) félvezetők világában, ha a fejlett gyártási folyamat a „lélek”, akkor a grafit szuszceptor a „gerinc”, felületi bevonata pedig a kritikus „bőr”. Ez a bevonat, amely jellemzően csak több tucat mikron vastag, meghatározza a drága grafit fogyóeszközök élettartamát kemény hő-kémiai környezetben. Ennél is fontosabb, hogy közvetlenül befolyásolja az epitaxiális növekedés tisztaságát és hozamát.

Jelenleg két fő CVD (Chemical Vapor Deposition) bevonatmegoldás uralja az ipart:Szilícium-karbid (SiC) bevonatésTantál-karbid (TaC) bevonat. Bár mindkettő alapvető szerepet tölt be, fizikai korlátaik egyértelmű eltérést okoznak az új generációs gyártás egyre szigorúbb követelményeivel szemben.

1. CVD SiC bevonat: Az érett csomópontok iparági szabványa

A félvezető-feldolgozás globális mércéjeként a CVD SiC bevonat a „go-to” megoldás a GaN MOCVD szuszceptorokhoz és a szabványos SiC epitaxiális (Epi) berendezésekhez. Fő előnyei közé tartozik:

Kiváló hermetikus tömítés: A nagy sűrűségű SiC bevonat hatékonyan lezárja a grafitfelület mikropórusait, robusztus fizikai gátat hozva létre, amely megakadályozza, hogy a szénpor és a szubsztrátum szennyeződései magas hőmérsékleten távozzanak.

Hőmezőstabilitás: A grafit szubsztrátumokhoz szorosan illeszkedő hőtágulási együtthatóval (CTE) a SiC bevonatok stabilak és repedésmentesek maradnak a szabványos 1000°C és 1600°C közötti epitaxiális hőmérsékleti ablakon belül.

Költséghatékonyság: A fő áramellátó berendezések gyártásának többségében a SiC bevonat továbbra is az „édes pont”, ahol a teljesítmény és a költséghatékonyság párosul.

Az iparág 8 hüvelykes SiC lapkák felé való elmozdulásával a PVT (Physical Vapor Transport) kristálynövekedés még szélsőségesebb környezetet igényel. Amikor a hőmérséklet átlépi a kritikus 2000°C-os küszöböt, a hagyományos bevonatok teljesítményfalba ütköznek. Itt válik a CVD TaC bevonat változáshoz:

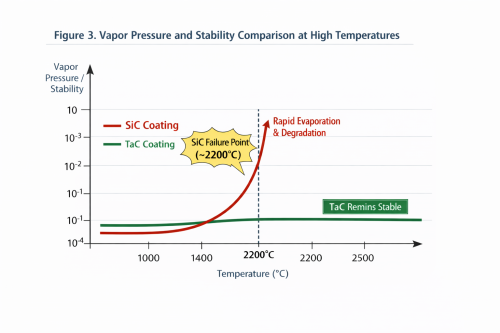

Páratlan termodinamikai stabilitás: A tantál-karbid (TaC) elképesztő, 3880 °C-os olvadásponttal büszkélkedhet. A Journal of Crystal Growth című folyóiratban megjelent kutatások szerint a SiC bevonatok "inkongruens párolgáson" mennek keresztül 2200°C felett – ahol a szilícium gyorsabban szublimál, mint a szén, ami szerkezeti lebomláshoz és részecskeszennyeződéshez vezet. Ezzel szemben a TaC gőznyomása 3-4nagyságrendekkel alacsonyabb, mint a SiC, így érintetlen termikus mezőt tart fenn a kristálynövekedéshez.

Kiváló kémiai tehetetlenség: H2-t (hidrogént) és NH3-t (ammóniát) tartalmazó redukáló atmoszférában a TaC kivételes vegyszerállóságot mutat. Anyagtudományi kísérletek azt mutatják, hogy a TaC tömegvesztesége magas hőmérsékletű hidrogénben lényegesen alacsonyabb, mint a SiC-é, ami létfontosságú a menetelmozdulások csökkentésében és az interfész minőségének javításában az epitaxiális rétegekben.

3. Kulcsok összehasonlítása: Hogyan válasszunk a folyamatablak alapján

A kettő közötti választás nem az egyszerű cserét jelenti, hanem a „Feldolgozási ablakhoz” való pontos igazítást.

A hozamoptimalizálás nem egyetlen ugrás, hanem a pontos anyagillesztés eredménye. Ha „szénzárványokkal” küzd a SiC-kristályok növekedésében, vagy a fogyóeszközök költségét (CoC) szeretné csökkenteni az alkatrészek élettartamának meghosszabbításával korrozív környezetben, a SiC-ről a TaC-ra való frissítés gyakran a kulcsa a holtpontról való kilépéshez.

A fejlett félvezető bevonatanyagok elkötelezett fejlesztőjeként a VeTek Semiconductor elsajátította a CVD SiC és a TaC technológiai utakat. Tapasztalataink azt mutatják, hogy nincs „legjobb” anyag – csak a legstabilabb megoldás egy adott hőmérsékleti és nyomási rendszerhez. A lerakódás egyenletességének precíziós szabályozásával felhatalmazzuk ügyfeleinket arra, hogy a 8 hüvelykes terjeszkedés korszakában feszegessék az ostyakihozatal határait.

Szerző:Sera Lee

Referenciák:

[1] "A SiC és a TaC gőznyomása és párolgása magas hőmérsékletű környezetben", Journal of Crystal Growth.

[2] "Tűzálló fémkarbidok kémiai stabilitása redukáló atmoszférában", Anyagkémia és -fizika.

[3] „Hibakezelés a nagyméretű szilícium-karbamid egykristálynövekedésében TaC bevonatú komponensek használatával”, Anyagtudományi Fórum.
