Mi az a félhold az LPE reakciókamrában?

A szilícium-karbid (SiC) epitaxiás rendszerekben a reaktor számos kulcsfontosságú alkatrésze ismeretlen marad a félvezető-gyártó iparon kívül. Az egyik ilyen komponens a „Halfmoon”, egy grafit alapú szerkezeti rész, amelyet általában LPE reakciókamrákban használnak.

Bár a Halfmoon maga nem ostyahordozó, fontos szerepet játszik a reaktor stabilitásának megőrzésében a magas hőmérsékletű epitaxiális növekedési folyamatok során. Ahogy a SiC félvezető gyártás a nagyobb lapkák és a szigorúbb folyamatszabályozás irányába mozdul el, a belső reaktorkomponensek tervezése és anyagteljesítménye egyre fontosabbá vált.

Az LPE reakciókamra megértése

Az LPE (Liquid Phase Epitaxy) egy kristálynövekedési technika, amelyet a félvezetőgyártásban használnak. SiC epitaxiás rendszerekben a reakciókamra rendkívül megerőltető körülmények között működik, beleértve:

• Magas hőmérséklet
• Reaktív folyamatgázok
• Hosszú termikus ciklusok
• Szigorú szennyeződés-ellenőrzés
• Stabil gázáramlási követelmények

A modern SiC epitaxiás rendszerek, mint például az LPE reaktorok, nagymértékben támaszkodnak a stabil termikus térszerkezetekre és a reakciókamrán belüli gázáramlás szabályozására. Még a hőmérséklet-eloszlás vagy a gázáramlás egyenletességének kismértékű ingadozása is közvetlenül befolyásolhatja az epitaxiális réteg minőségét és az ostya konzisztenciáját.

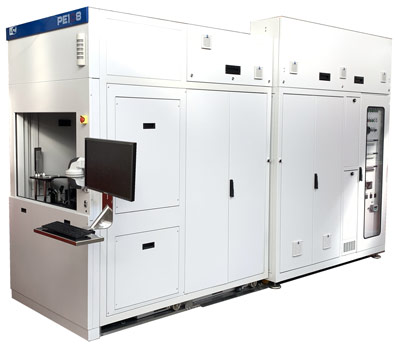

Az LPE PE1O6 SiC epitaxy reaktor, egy vízszintes melegfalú rendszer, amelyet fejlett SiC szelet növesztéshez használnak.

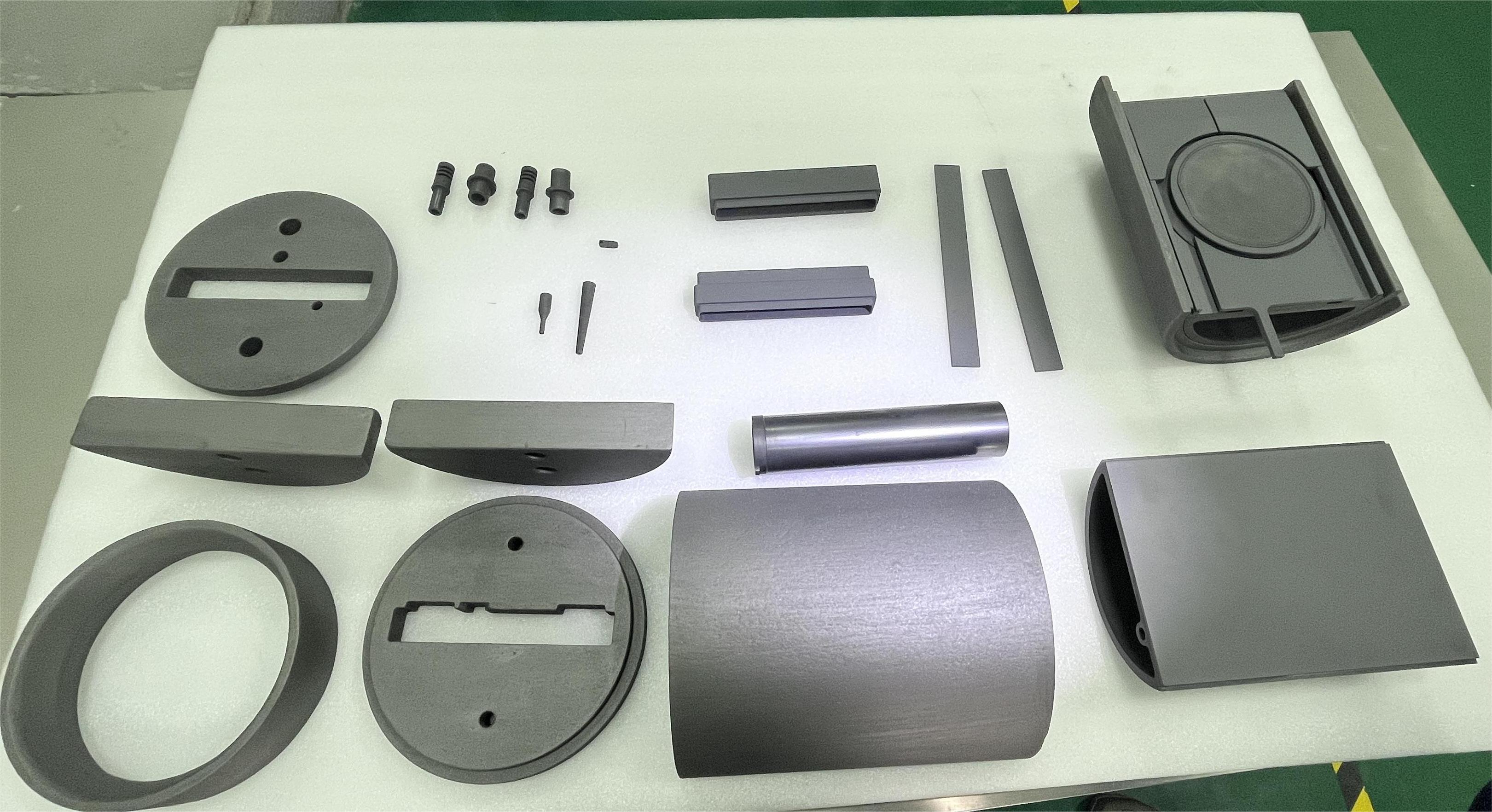

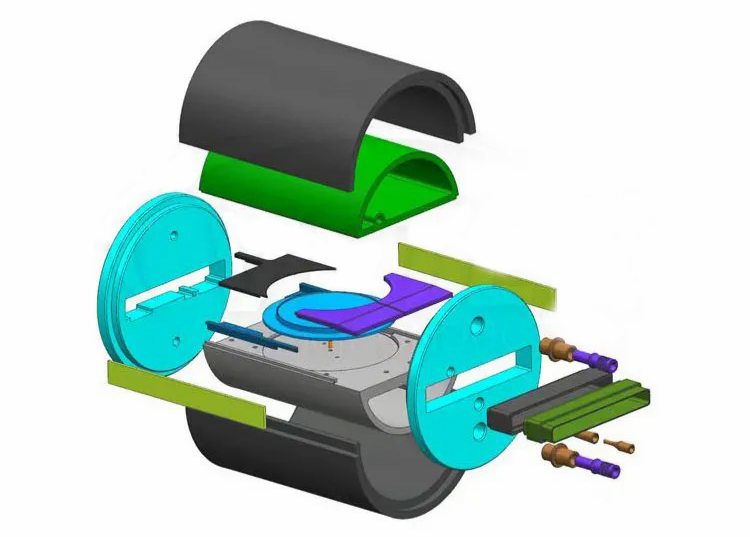

A kamrában több grafit alapú komponens működik együtt, hogy szabályozott hő- és kémiai környezetet hozzon létre az epitaxiális növekedéshez. A Félhold az egyik ilyen támogató szerkezeti elem.

Miért hívják „Halfmoon”-nak?

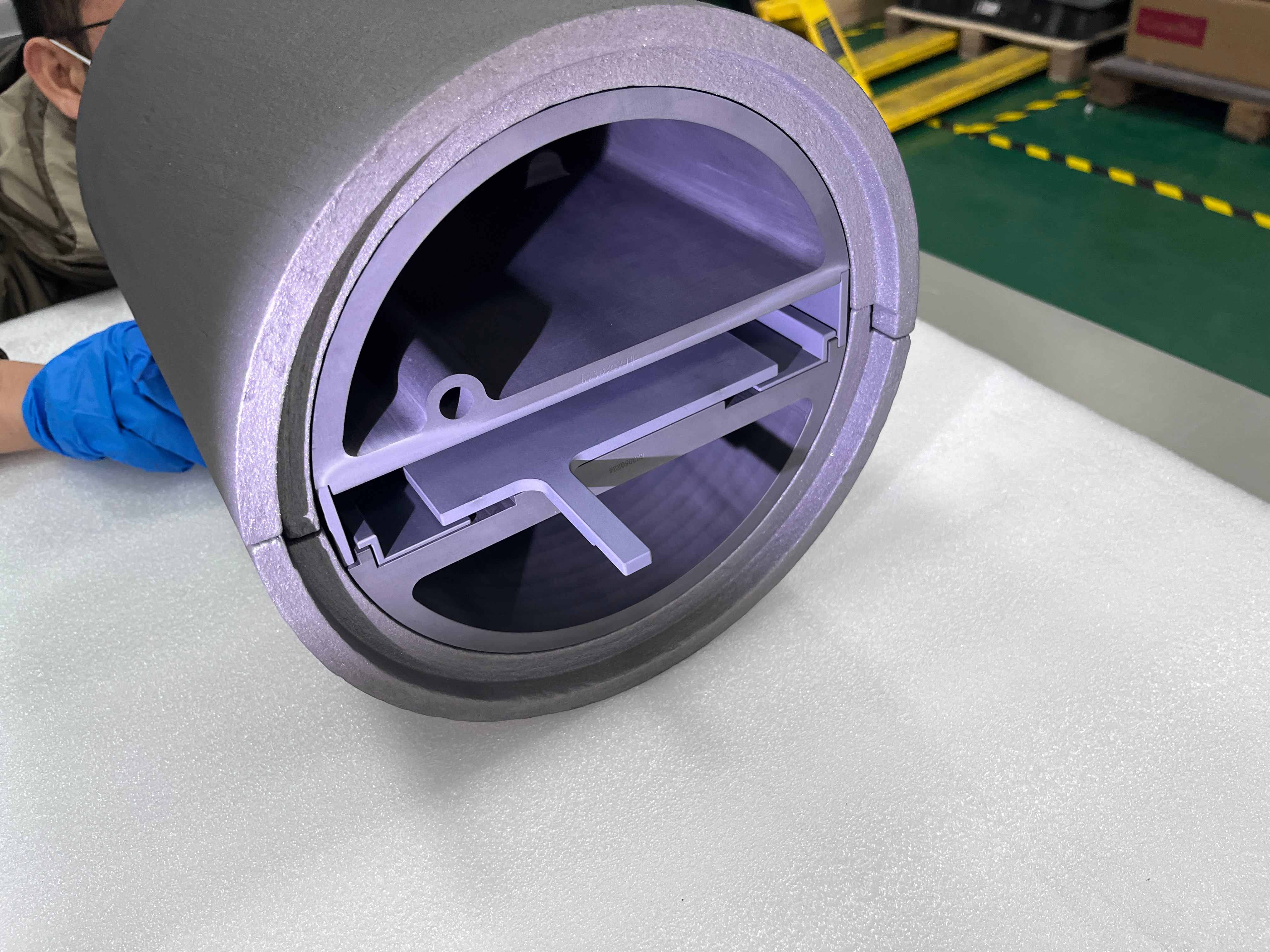

Az alkatrész főként az alakjáról kapta a nevét. Sok LPE reaktorban az alkatrész félkör vagy félhold alakú szerkezethez hasonlít, ha a forró zóna köré szerelik.

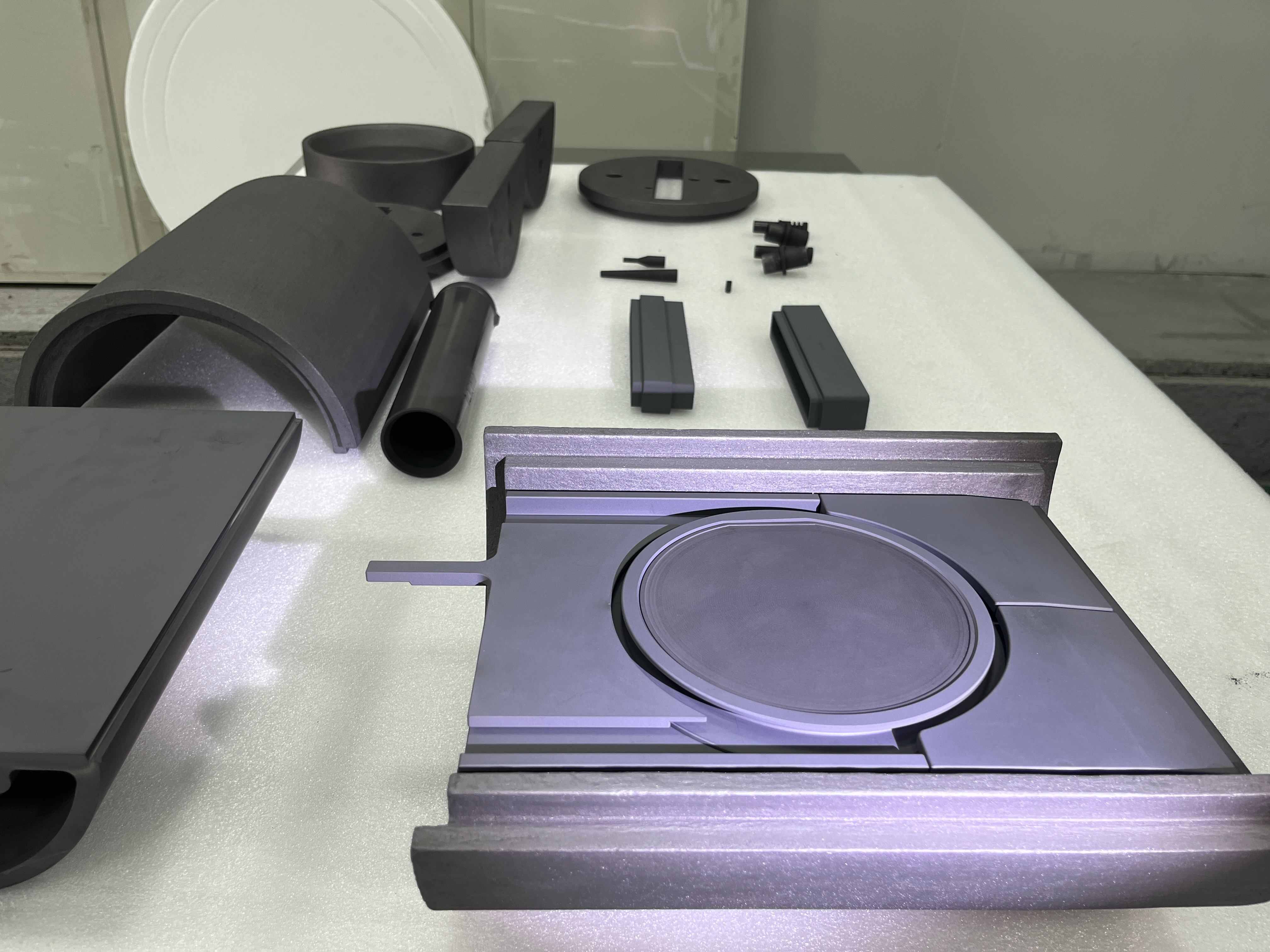

A különböző berendezésgyártók kissé eltérő kialakítást használnak. A Halfmoon egyes részei vastagabbak, némelyik további tartószerkezetet tartalmaz, néhány pedig közvetlenül kapcsolódik a kamrában lévő forgó egységekhez.

A tényleges reaktorrendszerekben a geometriát általában a termikus térrel és a kamraelrendezéssel együtt optimalizálják, ahelyett, hogy egyetlen univerzális szabványt követnének.

A Félhold komponens funkciói

Bár a reaktorok felépítése eltérő, a Halfmoon komponensek általában számos fontos funkciót töltenek be.

1. Reaktorszerkezetek támogatása

Az epitaxiás reaktorban számos grafit alkatrész tágul és zsugorodik ismételten a fűtési ciklusok során. Emiatt a belső tartóelemek mechanikai stabilitása fontossá válik a hosszú gyártási folyamatok során.

Egyes reaktortervekben a Halfmoon segít megőrizni a közeli kamraszerkezetek relatív helyzetét magas hőmérsékletű üzemi körülmények között. Még enyhe deformáció is befolyásolhatja a kamra beállítását vagy a folyamat megismételhetőségét.

2. A gázáramlás stabilitásának segítése

A SiC reaktoron belüli gázáramlási viselkedés bonyolultabb, mint ahogy az kívülről látszik. Magas hőmérsékleten a kamrán belüli viszonylag kis szerkezeti változások is megváltoztathatják a helyi áramlási viszonyokat.

A reaktorplatformtól függően a Félhold közvetetten befolyásolhatja a folyamatgázok mozgását a forró zónában. Ez az egyik oka annak, hogy a belső kamra geometriáját gyakran gondosan optimalizálják a reaktorfejlesztés során.

3. Hőmező koordináció

A modern epitaxiás rendszerek gondosan ellenőrzött termikus gradienseket igényelnek. A grafit elemek kamrán belüli elrendezése befolyásolja a hőeloszlást és a hőhatékonyságot.

A félhold összetevői közvetetten befolyásolhatják:

• Hővisszaverődés
• Termikus egyensúly
• Helyi hőmérsékleti stabilitás
• Hőárnyékolási teljesítmény

Ez egyre fontosabbá válik a nagyméretű ostyafeldolgozás során.

4. Mechanikus forgórendszerek támogatása

Egyes LPE rendszerek forgó szerelvényeket használnak a lerakódás egyenletességének javítására az epitaxiális növekedés során. Ezekben a konfigurációkban az alsó félhold integrálható a kamrában lévő közeli forgó vagy tartószerkezetekkel.

A mechanikai követelmények igen megerőltetővé válhatnak, mivel a reaktornak folyamatosan kell működnie magas hőmérsékleten és kémiailag reaktív körülmények között is.

Miért használják még mindig széles körben a grafitot a reaktorrendszerekben?

A grafit még ma is az egyik legpraktikusabb anyag a félvezető termikus térbeli alkalmazásokhoz. Viszonylag könnyű, összetett formákká alakítható, és stabil tulajdonságokat tart fenn olyan hőmérsékleten, ahol sok fém meghibásodna.

A reaktorgyártók további előnye, hogy a grafit jól reagál a precíziós megmunkálásra, ami a szűk kamraterekbe beépített alkatrészeknél fontos.

Ugyanakkor a csupasz grafitnak is vannak korlátai. Reaktív folyamatgázoknak való hosszú távú expozíció és ismételt hőciklus esetén a felület fokozatosan lebomolhat vagy részecskék keletkezhetnek. Emiatt a bevont grafitszerkezeteket manapság általánosan használják a modern SiC epitaxiás rendszerekben.

A CVD SiC bevonat szerepe

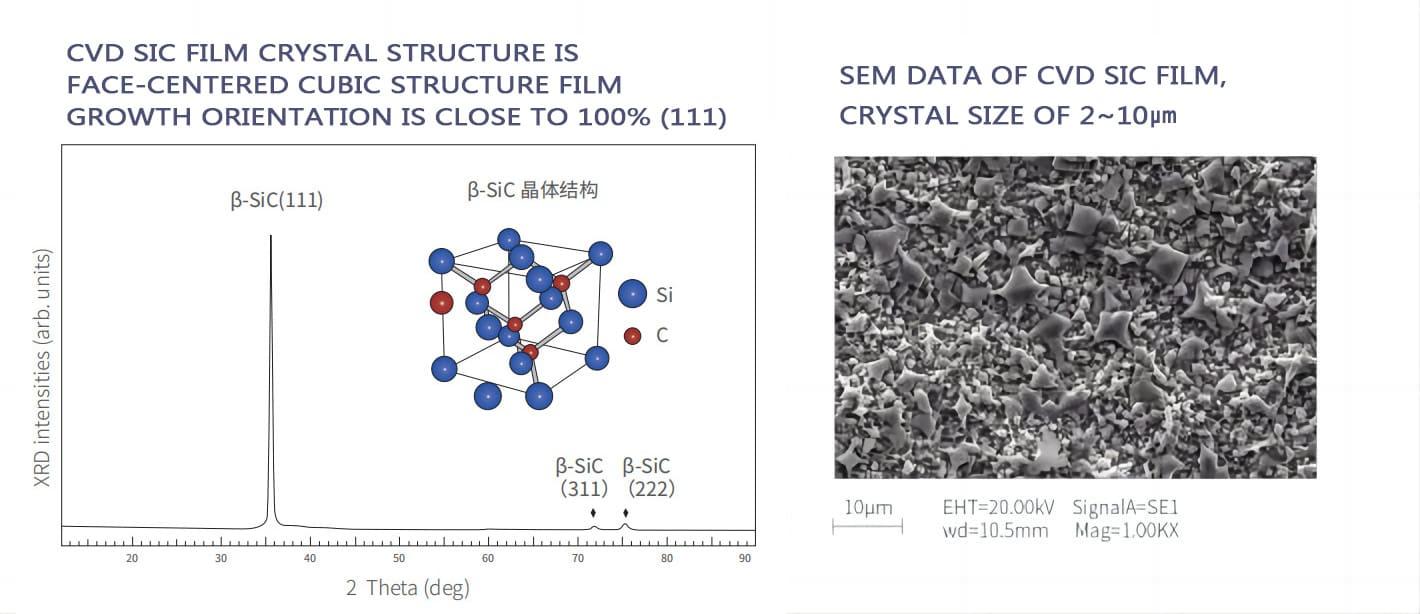

A CVD SiC (Chemical Vapor Deposition Silicon Carbide) bevonatot széles körben használják a grafitreaktorok alkatrészein SiC epitaxiás rendszerekben.

A bevonat sűrű védőréteget képez a grafit felületén, így javítva:

• Korrózióállóság
• Felületi tisztaság
• Kopásállóság
• Hősokk teljesítmény
• A folyamat stabilitása

A SiC-bevonatú grafitkomponensek manapság általánosan megtalálhatók:

• Szuszceptorok
• Ostyahordozók
• Kamrabélések
• Gázáramlási alkatrészek
• Félhold szerelvények

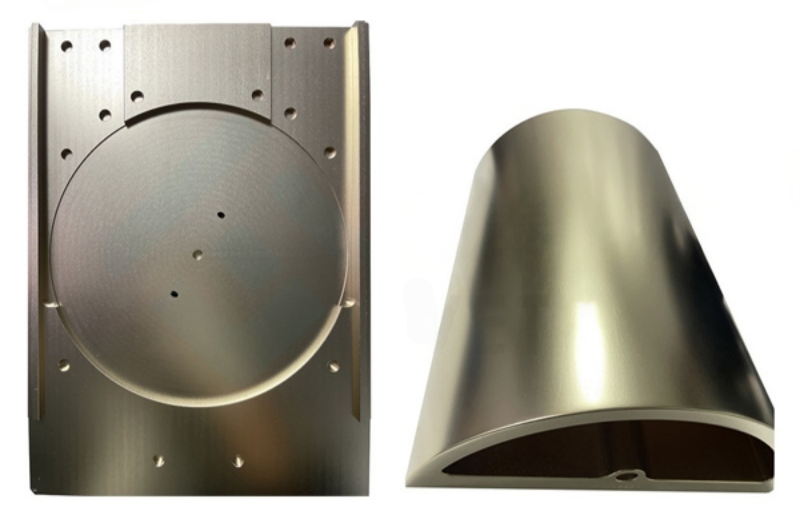

Miért tanulmányozza több vállalat a TaC bevonatokat?

Az elmúlt években a TaC bevonat egyre nagyobb figyelmet kapott a fejlett félvezető termikus térbeli alkalmazásokban, különösen a magas hőmérsékletű SiC folyamatokban.

Ennek egyik oka az, hogy egyes következő generációs kristálynövesztő rendszerek olyan körülmények között működnek, ahol a hagyományos bevonóanyagok nagyobb termikus és kémiai igénybevételnek lehetnek kitéve hosszú folyamatciklusok során.

A hagyományos SiC bevonatokhoz képest a TaC általában erősebb kémiai stabilitást mutat rendkívül magas hőmérsékleten. Emiatt a kutatók és a berendezésgyártók továbbra is értékelik a jövőbeni magas hőmérsékletű reaktorrendszerek potenciálját.

Hőszigetelő anyagok a reaktor körül

A szerkezeti grafit részek mellett a hőszigetelő anyagok is erősen befolyásolják a reaktor teljesítményét.

A félvezető rendszerek gyakran használják:

• Puha grafit filc
• Merev grafit filc
• PAN alapú szénszálas filc
• Karbon kompozit szigetelőanyagok

Ezek az anyagok segítenek csökkenteni a hőveszteséget és fenntartani a stabil hőmérséklet-eloszlást a hosszú növekedési ciklusok során.

Növekvő igények a modern SiC Epitaxy iránt

Ahogy a SiC-ipar a 200 mm-es szeletplatformok felé halad, a belső reaktorkomponensek egyre szigorúbb követelményekkel szembesülnek a hőstabilitás, a méretpontosság és a szennyeződés-ellenőrzés tekintetében.

Az elektromos járművek, a megújuló energiarendszerek és a nagyfrekvenciás teljesítményelektronika gyors fejlődése felgyorsítja a SiC lapkák iránti keresletet.

Ahogy a lapkák mérete 4 hüvelykesről 6 hüvelykesre és 8 hüvelykesre nő, a reaktor alkatrészeinek szigorúbb követelményeknek kell megfelelniük:

• Méretpontosság
• Bevonat egyenletessége
• Hőstabilitás
• Tisztaság ellenőrzése
• Mechanikai megbízhatóság

Még az olyan tartókamra-alkatrészek is, mint a Halfmoon szerelvények, egyre műszakilag igényesebbek.

Következtetés

A Halfmoon egy viszonylag egyszerű grafitszerkezetnek tűnhet egy LPE reakciókamrában, de hozzájárul a reaktor működésének számos fontos szempontjához, beleértve a hőstabilitást, a gázáramlás koordinációját és a mechanikai támogatást.

Fejlődése a félvezetőgyártás szélesebb trendjeit is tükrözi: magasabb hőmérsékletek, tisztább eljárások, nagyobb lapkák és fejlettebb anyaggyártás.

Ahogy a SiC epitaxy technológia tovább fejlődik, a reaktorkomponensek és bevonattechnológiák valószínűleg még specializáltabbak és teljesítményvezéreltebbek lesznek.
