Miért nélkülözhetetlenek a SiC bevonatú grafit szuszceptorok a félvezető epitaxiához?

Ahogy a félvezető eszközök folyamatosan fejlődnek a nagyobb teljesítmény, magasabb frekvencia és nagyobb integráció felé, az epitaxiális növekedési berendezésekkel szemben támasztott követelmények egyre szigorúbbakká váltak. Akár SiC tápegységeket, GaN RF alkatrészeket, LED chipeket vagy szilícium epitaxiális lapkákat gyártanak, a gyártók a reaktor belsejében egyetlen kritikus komponensre támaszkodnak: a SiC bevonatú grafit szuszceptorra.

Bár ritkán látható a reakciókamrán kívül, ez a komponens közvetlenül befolyásolja az ostya hőmérsékletének egyenletességét, a részecskeképződést, a bevonat élettartamát és végső soron az eszköz hozamát.

Mi az a SiC bevonatú grafit szuszceptor?

A SiC bevonatú grafit szuszceptor egy precíziós tervezésű grafit alkatrész, amelyet sűrű kémiai gőzlerakódás (CVD) szilícium-karbid bevonat véd.

Az epitaxiális reaktorban a szuszceptor számos kritikus funkciót lát el:

• Támogatja a félvezető lapkákat a növekedési folyamat során
• Egyenletesen adja át a hőt a fűtőtestről az ostyára
• Az ostyával együtt forog a film egyenletességének javítása érdekében
• Megőrzi a méretstabilitást ismételt hőciklus mellett
• Megvédi a grafit hordozót a korrozív folyamatgázoktól

Az eljárástól függően a szuszceptorokat palacsinta-szuceptorként, hordó-szuceptorként, tálcáként, ostyahordozóként vagy testreszabott reaktorkomponensként lehet kialakítani.

Miért ne használna csupasz grafitot?

A grafitot régóta az egyik legjobb magas hőmérsékletű mérnöki anyagként tartják számon, mivel:

· Kiváló hővezető képesség

· Alacsony hőtágulási együttható

· Magas hőmérsékleti stabilitás

· Könnyű megmunkálhatóság

· Alacsony sűrűség

A csupasz grafit azonban nem alkalmas közvetlen félvezető feldolgozásra.

Az epitaxia során az olyan folyamatgázok, mint a H2, HCl, NH3, szilán, klórszilánok és fém-szerves prekurzorok folyamatosan megtámadják a szabaddá tett grafitfelületeket. Idővel a grafit oxidálódni kezd, korrodálódik, és szénrészecskéket szabadít fel.

Ezek a részecskék:

· beszennyezni az ostyákat,

· a hibasűrűség növelése,

· csökkenti az epitaxiális egyenletességet,

· a reaktor karbantartási időközének lerövidítése.

Ezért szinte minden modern félvezető reaktor kerámia védőbevonatot használ a szabaddá tett grafit helyett.

Miért a szilícium-karbid az előnyben részesített bevonat?

A rendelkezésre álló bevonóanyagok közül – beleértve a BN-t, ZrB₂-t, TaC-t és a különféle oxid bevonatokat – a CVD szilícium-karbid ipari szabvány lett, mivel kiváló egyensúlyt biztosít a termikus, kémiai és mechanikai tulajdonságok között.

A legfontosabb előnyök közé tartozik:

• Kiemelkedő vegyi ellenállás: A sűrű SiC megakadályozza, hogy a korrozív gázok elérjék a grafit szubsztrátumot, drámaian meghosszabbítva az alkatrészek élettartamát.
• Kiváló hővezető képesség: A magas hővezető képesség gyors hőátadást tesz lehetővé, miközben kiváló hőmérsékleti egyenletességet biztosít az ostyán.
• Alacsony hőtágulási eltérés: A SiC hőtágulási együtthatója szorosan megegyezik a grafittal, csökkentve a belső feszültséget az ismételt fűtési és hűtési ciklusok során.
• Nagy keménység: A bevonat ellenáll a kopásnak az ostya betöltése és a reaktor működése során.
• Nagy tisztaságú: A kiváló minőségű CVD SiC bevonatok minimalizálják a fémszennyeződést és a részecskeképződést – ez kritikus a fejlett félvezetőgyártáshoz.

Miért a kémiai gőzleválasztás (CVD)?

Különféle bevonási technológiák léteznek, többek között:

· Plazma permetezés

· Szol-gél bevonat

· Elektroforetikus lerakódás

· Csomagolási cementezés

· Ecset bevonat

A félvezetőgyártás azonban túlnyomórészt előnyben részesíti a kémiai gőzleválasztást (CVD), mivel a következőkkel bevonatokat állít elő:

· rendkívül magas tisztaságú,

· kiváló sűrűség,

· egyenletes vastagság,

· kiváló tapadás,

· alacsony porozitás,

· Kiváló konformitás összetett geometriákon.

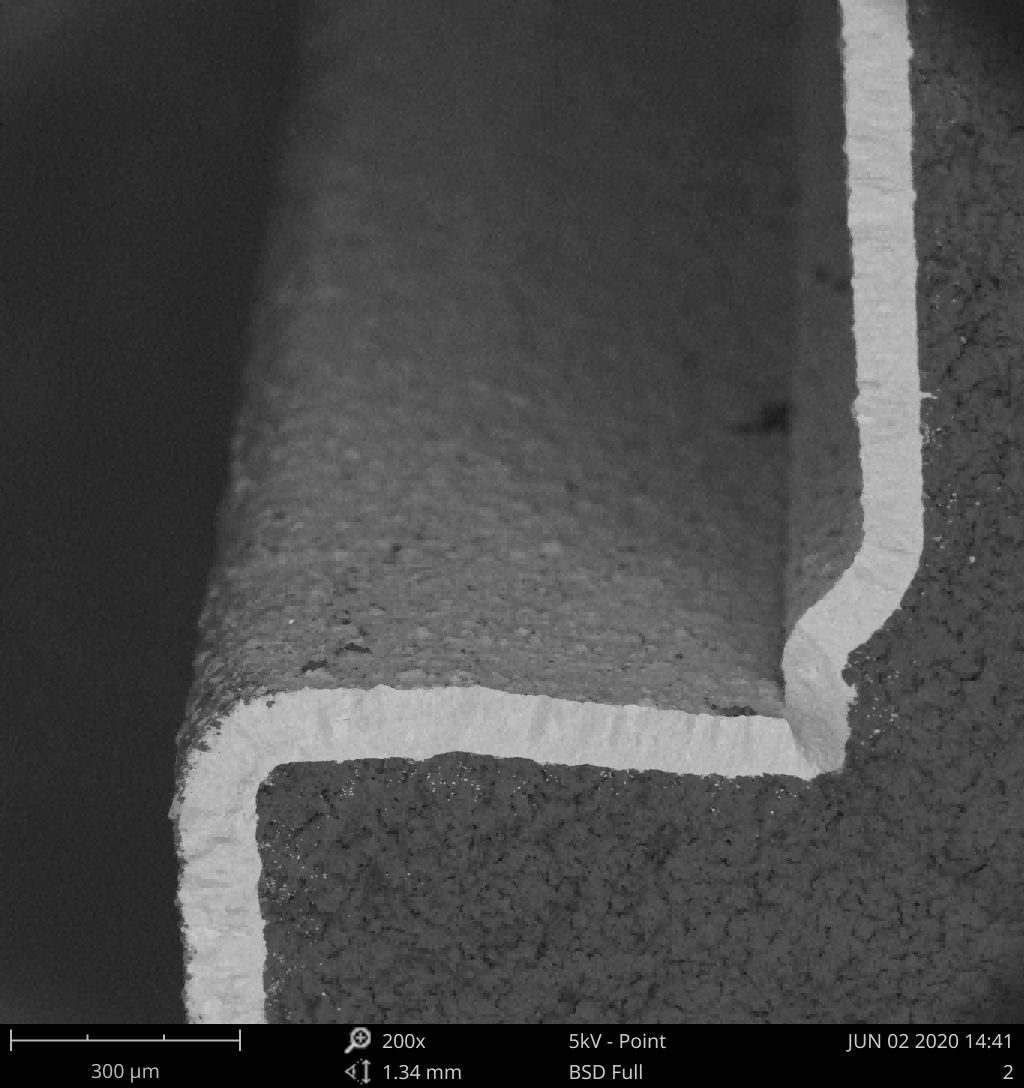

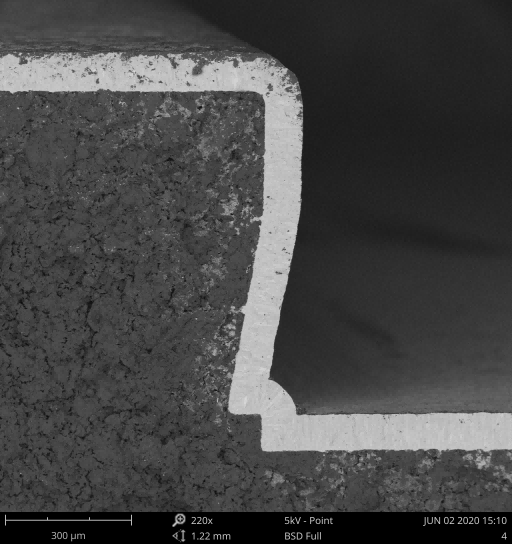

Ellentétben a gyakran pórusokat és gyenge határfelületeket tartalmazó permetezett bevonatokkal, a CVD SiC sűrű kristályos réteget képez, amely kémiailag kötődik a grafit szubsztráthoz, ami jelentősen meghosszabbítja az élettartamot zord folyamatkörülmények között.

Tipikus alkalmazások

A SiC bevonatú grafit alkatrészeket széles körben használják:

SiC Epitaxy: Támogatja a vezetőképes és félszigetelő SiC lapkákat a homoepitaxiális növekedés során MOSFET-ek, SBD-k és más tápegységek számára.

Szilícium epitaxia: Stabil termikus platformok biztosítása a CMOS és a teljesítmény félvezető gyártásban használt szilícium lapka epitaxiához.

GaN Epitaxy: GaN-on-Si és GaN-on-SiC növekedésének támogatása rádiófrekvenciás eszközök, HEMT-k, MicroLED-ek és teljesítményelektronika számára.

LED gyártás: MOCVD reaktorokban használják kék, zöld, UV és MicroLED epitaxiális növekedéshez.

Következtetés

Ahogy a félvezető eljárások továbbra is a nagyobb lapkák, a szűkebb folyamatablakok és az alacsonyabb hibasűrűség felé haladnak, a nagy teljesítményű reaktorkomponensek jelentősége tovább növekszik.

A CVD SiC bevonatú grafit szuszceptorok nélkülözhetetlenek, mert egyesítik a grafit kiváló hőteljesítményét a szilícium-karbid kiemelkedő vegyszerállóságával, tisztaságával és tartósságával.

Legyen szó SiC tápegységről, GaN RF elektronikáról, LED gyártásról vagy szilícium epitaxiáról, a kiváló minőségű SiC bevonatú grafit alkatrészekbe történő befektetés közvetlenül hozzájárul a nagyobb hozamhoz, a berendezések hosszabb üzemidejéhez és az alacsonyabb gyártási költségekhez.
