2013-ban az iparág megkérdezte, hogy a szilícium-karbid kereskedelmi forgalomba hozható-e egyáltalán. Tíz évvel később a SiC táplálja az elektromos járműveket és a megújuló energiát – és az igazi verseny az anyagokra, a berendezésekre és a gyártási hozamra tehető. Egy évtized alatt a SiC lapkák 4 hüvelykesről 8 hüvelykesre nőttek, ahogy az epitaxia berendezések lépésről lépésre fejlődtek. Az ostyán túl a CVD SiC bevonatok, a Solid CVD SiC és a TaC bevonatok megbízhatóan működnek a magas hőmérsékletű, korrózióálló berendezésekben. A VETEK Semiconductor mindhárom anyagmegoldást szállítja a méretezett SiC gyártáshoz.
A SiC átalakulásának évtizede: Laboratóriumi anyagból a Mainstream Power Semiconductor-vé
A SiC 2013-ban ígéretes laboratóriumi anyagból az elektromos járművek, a teljesítményelektronika és az energiaátalakítás alapját képező mainstream technológiává vált napjainkban – és az iparág fókusza a technológia bizonyításáról a gyártás nagyarányú elsajátítására helyeződött át.
Az alábbi táblázat összefoglalja, hogyan változtak a SiC-ipar prioritásai az elmúlt évtizedben.
2013 és ma: Hogyan változott a SiC-ipar fókusza
|
Dimenzió |
2013 |
Ma |
|
Ipari szakasz |
Áttérés a K+F-ről a korai kereskedelmi forgalomba hozatalra |
Általános bevezetés az elektromos járművek, a teljesítményelektronika és az energia területén |
|
Mainstream ostyaméret |
4 hüvelykes átállás 6 hüvelykesre (150 mm) |
6 hüvelykes mainstream; 8 hüvelykes (200 mm) minősítés és felfutás folyamatban |
|
Központi kérdés |
A SiC kereskedelmi forgalomba hozható? |
Hogyan készítsünk SiC-t nagyobb hatékonysággal, kevesebb hibával és nagyobb konzisztenciával? |
|
Főbb fókuszterületek |
6 hüvelykes epitaxia, alapvető egységesség elérése |
Termésjavítás, hibacsökkentés, tételstabilitás, berendezések üzemideje |
|
Anyagok figyelem |
Elsősorban ostyák és eszközök |
Lapok, eszközök és berendezéselemek (bevonatok, forrózónás alkatrészek) |
A SiC kereskedelmi forgalomba hozatalának fő kihívása: Epitaxy technológia
Az epitaxiás berendezések mindig is a szilícium-karbid forgalmazásának technikai szűk keresztmetszetét jelentették – az ipar fejlődése közvetlenül nyomon követhető az epitaxiás reaktorok fejlődésén keresztül, a korai 6 hüvelykes platformoktól a mai automatizált 150 mm/200 mm-es rendszerekig.
2013-ban a SiC forgalmazása felgyorsult, és a berendezésgyártók elsősorban a 6 hüvelykes (150 mm-es) SiC epitaxia-képesség körül versenyeztek. A Semiconductor Today számos reprezentatív rendszerről számolt be akkoriban:
Reprezentatív SiC Epitaxy Equipment, 2013
|
Berendezésgyártó |
Modell |
Technikai kiemelések |
|
Aixtron |
AIX G5 WW bolygóreaktor |
Támogatott 6 × 150 mm-es vagy 10 × 100 mm-es szubsztrátumok, SiC epitaxiás térfogatgyártáshoz |
|
LPE |
ACiS M8 / M10 |
Hot-wall CVD architektúra, amely támogatja a több szelet SiC epitaxia előállítását |
|
Tokyo Electron (TEL) |
Probus CVD rendszer |
Akár 6 hüvelykes SiC epitaxia támogatott, kettős reakciókamrával konfigurálható |
Ezeket a korai rendszereket négy probléma megoldására tervezték: a 6 hüvelykes SiC epitaxia elérése, az epitaxiális réteg egyenletességének javítása, a hibasűrűség csökkentése és a korai teljesítményeszközök kereskedelmi forgalomba hozatala iránti igények kielégítése.
Az elektromos járművek elterjedésével, az elektromos járművek töltési infrastruktúrája, a napelemes plusz tárolórendszerek és az ipari árampiacok gyorsan bővültek, a SiC eszközök iránti kereslet ennek megfelelően nőtt – és az epitaxia-berendezések a kis szériás K+F platformokból új generációs rendszerekké fejlődtek, amelyeket nagyszabású gyártáshoz építettek. Napjaink reprezentatív platformjai a következők:
Reprezentatív SiC Epitaxy Equipment, ma
|
Berendezésgyártó |
A jelenlegi képviselői rendszer |
Technikai kiemelések |
|
Aixtron |
G10-SiC |
150 mm/200 mm-es SiC epitaxy volumengyártáshoz készült, nagyobb kapacitással és automatizálással |
|
LPE |
PE1O6 / PE1O8 sorozat |
Nagy átmérőjű SiC epitaxiához készült, fejlett forrófalú CVD technológiával |
|
Tokyo Electron (TEL) |
TEL SiC Epi reaktor |
A nagy megbízhatóságú SiC teljesítményeszközök gyártásához készült, hangsúlyozva az automatizálást és a gyártási stabilitást |
|
NuFlare technológia |
SiC epitaxia rendszer |
A fejlett SiC epitaxy gyártási követelményekhez készült |
|
Alkalmazott anyagok |
SiC epitaxia platform |
Harmadik generációs félvezetőgyártó berendezésekre való terjeszkedés |
4 hüvelyktől 8 hüvelykig: Hogyan csökkenti a szeletméretezés a költségeket és növeli a teljesítményt
A SiC szelet átmérőjének minden lépése – 4 hüvelykről 6 hüvelykre, most pedig 8 hüvelykre – létezik az egy lapkánkénti kibocsátás növelése és a gyártási költségek csökkentése érdekében, és az iparág jelenleg a 6 hüvelykesről 8 hüvelykre való átmenet közepén van.
2013-ban a SiC-ipar arra törekedett, hogy a 4 hüvelykesről 6 hüvelykes ostyára váltson. A Cree, a Dow Corning, a Showa Denko és a Norstel cégek mindannyian bővítették 6 hüvelykes SiC hordozójukat és epitaxia kapacitásukat. A nagyobb szeletekre való átállás célja egyértelmű volt: növelni kell az ostyánkénti kibocsátást, csökkenteni kell a gyártási költségeket, és javítani kell az egész iparágra kiterjedő méretezhetőséget.
Több mint egy évtizeddel később ugyanez a logika vezérli a 6 hüvelykesről 8 hüvelykesre való váltást. A GlobalWafers, a világ harmadik legnagyobb szilíciumlemez-gyártója kijelentette, hogy az egész iparágra kiterjedő 8 hüvelykes SiC lapkagyártás 2025–2026 között meredeken felgyorsul – ez az átmenet mindössze két évvel korábban irreálisnak számított (GlobalWafers, 2023). Az Onsemi és a Resonac szintén 2025-öt tűzte ki célul a 8 hüvelykes SiC hordozók és epitaxiális lapkák minősítésére és felfutására (Compound Semiconductor News, 2024).
Mi változik, ha a SiC ostyák nagyobbak lesznek?
Metrikus
Miért számít
Meghal ostyánként
A nagyobb lapkafelület több forgácsot eredményez gyártásonként, ami közvetlenül csökkenti a szerszámonkénti költséget
Költségrés vs. szilícium
A SiC lapkák általában 5–10-szer drágábbak, mint a szilícium; az iparág azon dolgozik, hogy ezt nagyjából 3-5-szörösre szűkítse a növekedési folyamatok és a hozam javításával (Patsnap Eureka, 2025)
Hibakezelési célok
Az iparági célok közé tartozik az 1/cm² alatti mikrocsősűrűség és a 10³/cm² alatti diszlokációs sűrűség a prémium alkalmazásoknál (Patsnap Eureka, 2025)
Gyártási fókusz
A „termeszthetjük-e a kristályt” helyett a hozamjavításra, a hibacsökkentésre, a tételek konzisztenciájára és a berendezés üzemidejére váltott.
Az ostya átmérőjének és minőségi követelményeinek növekedésével a gyártási folyamat során felhasznált anyagok és berendezéselemek éppolyan meghatározóvá váltak a SiC fejlődésében, mint maguk az ostyák.
Beyond the Wafer: Miért számítanak annyira a berendezés-alkatrészek, mint a SiC chipek?
A SiC lapkák, MOSFET-ek és teljesítménymodulok kapják a legtöbb figyelmet, de az epitaxiás és a kristálynövesztő reaktorokban lévő berendezéselemek ugyanolyan szélsőséges körülmények között vannak – és a hagyományos grafit önmagában már nem elég a mai követelmények kielégítéséhez.
A SiC iparról szóló megbeszélések általában három dologra összpontosítanak: SiC lapkákra, SiC MOSFET-ekre és teljesítménymodulokra. A gyakorlatban a gyártásukhoz használt berendezéselemek ugyanolyan fontosak. Az epitaxiás reaktorokban, kristálynövesztő kemencékben és más magas hőmérsékletű félvezető eljárásokban a belső alkatrészeknek ellenállniuk kell:
• Ultramagas hőmérsékletű környezet
• Korrozív technológiai gázok, mint például H₂ és HCl
• Szigorú tisztasági követelmények az ostya szennyeződésének elkerülése érdekében
A hagyományos grafit erős hőteljesítményt kínál, de hosszan tartó használat során hajlamos a felületi korrózióra, a részecskeképződésre és a rövidebb élettartamra – mindez közvetlenül veszélyezteti az ostya hozamát és a folyamat konzisztenciáját. Ez az a szakadék, amelyet a CVD SiC bevonat technológiája egyre inkább belépett, hogy bezárja.
CVD SiC bevonat: a technológia a megbízható, magas hőmérsékletű berendezések mögött
A SiC epitaxy és a SiC bevonat két különböző technológia, amelyek különböző célokat szolgálnak – az epitaxia maga készíti a félvezető anyagot, míg a CVD SiC bevonat védi az azt gyártó berendezést.
A SiC epitaxiát félvezető anyagok gyártására használják. Ezzel szemben a SiC CVD bevonatot elsősorban a félvezető berendezések kritikus belső alkatrészeire alkalmazzák, hogy javítsák azok magas hőmérséklettel és korrózióval szembeni ellenállását.
SiC epitaxia vs. SiC Coating: két különböző technológia
|
|
SiC epitaxia |
SiC bevonat (CVD SiC) |
|
Cél |
Kristályos SiC termesztésével ostyákat és eszközöket készíthet |
Védje a berendezés alkatrészeit a hőtől és a korróziótól |
|
Alkalmazva |
SiC hordozó/ostya |
Grafit vagy egyéb berendezés-alkatrészek |
|
Kimenet |
Félvezető anyag (a termék) |
Tartós, nagy teljesítményű berendezés alkatrész (a szerszámok) |
|
Tipikus felszerelés |
Epitaxiás reaktorok (Aixtron, LPE, TEL stb.) |
Szuszceptorok, hordozók, gyűrűk, forrózónás részek |
Hogyan működik a grafit + SiC kompozit
A CVD SiC bevonatú grafit alkatrészeket ma már széles körben használják a SiC epitaxy berendezésekben, MOCVD berendezésekben, LED epitaxy berendezésekben és RTP/RTA hőkezelő berendezésekben. Sűrű SiC réteg nagy tisztaságú grafitra történő felhordása a két anyag erősségeit egyesíti:
Miért működik a grafit + SiC kompozitként?
|
Anyag |
Hozzájárulás |
|
Grafit (mag) |
Kiváló hővezető képesség; jó termikus stabilitás |
|
SiC (bevonat) |
Magas keménység; magas hőmérsékletű stabilitás; kiváló korrózióállóság |
|
Összetett eredmény |
Fejlett félvezető-gyártási környezetekhez megfelelő alkatrész |
VETEK Semiconductor's Advanced SiC Material Solutions
Ahogy a harmadik generációs félvezetők folyamatosan bővülnek, a VETEK Semiconductor három kiegészítő anyagmegoldást kínál – CVD SiC bevonatú grafit, Solid CVD SiC és TaC bevonatok – amelyeket a SiC gyártóberendezések specifikus hő- és kémiai igényeihez terveztek.
CVD SiC bevonatú grafit alkatrészek
A VETEK CVD SiC bevonatú grafit komponenseit SiC epitaxia szuszceptorokban, MOCVD hordozókban, ostyahordozókban, félhold komponensekben és félvezető hőkomponensekben használják.
• Nagy tisztaságú SiC bevonat
• Kiváló termikus egyenletesség
• Stabilitás magas hőmérsékleten
• Erős korrózióállóság

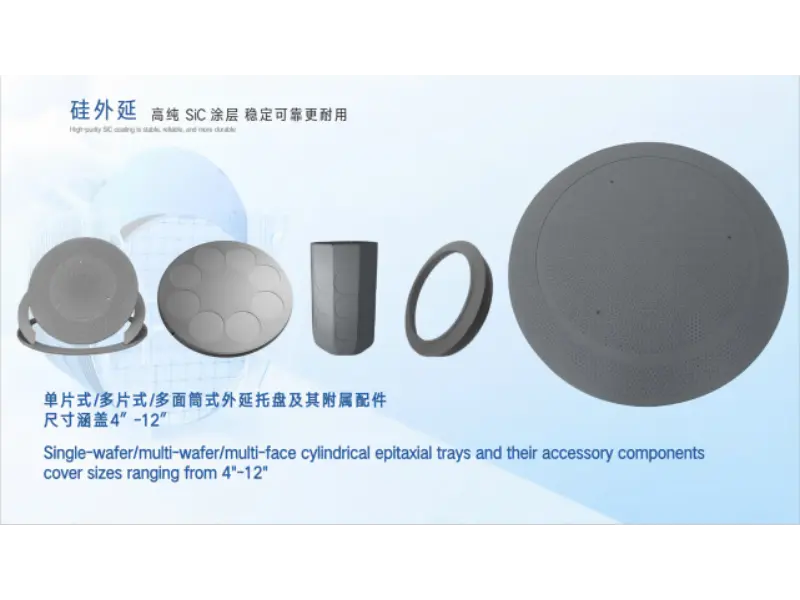

VETEK CVD SiC bevonatú grafit alkatrészek SiC epitaxiához, MOCVD-hez és félvezető termikus alkalmazásokhoz.
Szilárd CVD SiC komponensek
A fejlett maratási és magas hőmérsékletű folyamatokhoz a Solid CVD SiC magasabb minőségű anyagteljesítményt biztosít. A tipikus alkalmazások közé tartoznak a fókuszgyűrűk, az RTP/EPI komponensek és a plazmafolyamat-komponensek.
• Sűrű, nem porózus szerkezet
• Rendkívül alacsony részecskeképződés
• Kiváló plazma ellenállás
• Hosszú élettartam

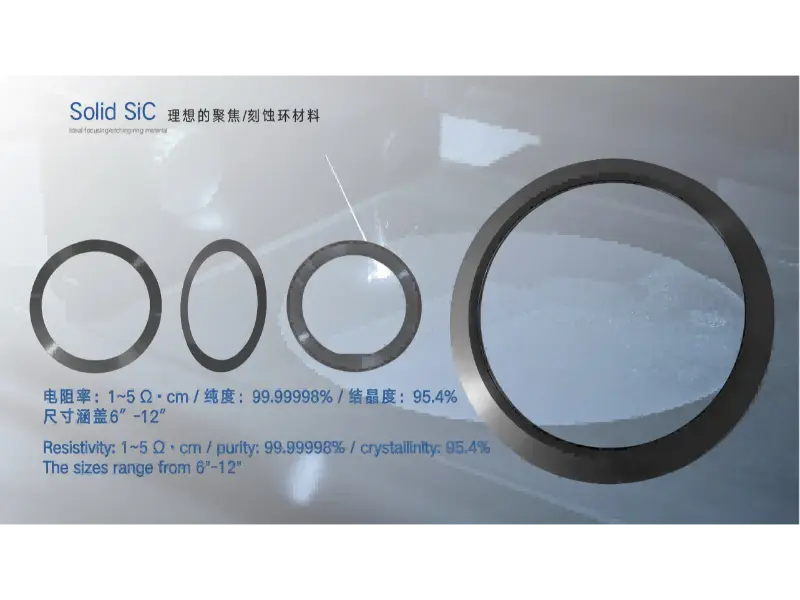

Tömör CVD SiC fókuszgyűrűk és plazmafolyamatkomponensek fejlett etch és RTP/EPI alkalmazásokhoz.
TaC bevonatmegoldások
Ahogy a SiC kristálynövekedési hőmérséklet tovább emelkedik, a tantál-karbid (TaC) bevonatok az ultramagas hőmérsékletű termikus mezők fontos anyagává váltak. A TaC magasabb hőmérsékleti stabilitást, kiváló oxidációs ellenállást és kiemelkedő kémiai stabilitást kínál – alkalmas SiC kristálynövekedési berendezésekhez, magas hőmérsékletű termikus térkomponensekhez és harmadik generációs félvezető gyártási környezetekhez.

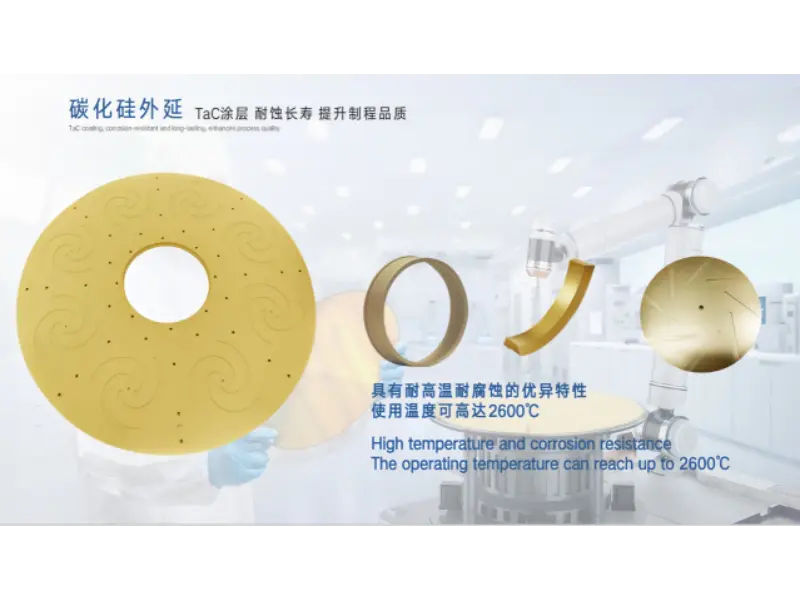

TaC bevonatú forrózónás alkatrészek ultramagas hőmérsékletű SiC kristálynövekedéshez.
Ez a három termékvonal együttesen megfelel a SiC gyártási lánc különböző hő- és vegyi igényeinek:
A VETEK három SiC anyagmegoldása egy pillantásra
|
Megoldás |
A legalkalmasabb |
Legfontosabb előny |
Tipikus komponensek |
|
CVD SiC bevonatú grafit |
SiC/MOCVD/LED epitaxia, RTP/RTA |
Egyesíti a grafit hőteljesítményét a SiC korrózióállóságával |
Szuszceptorok, ostyahordozók, félhold alkatrészek |
|
Szilárd CVD SiC |
Fejlett maratási, magas hőmérsékletű plazma eljárások |
Sűrű, nem porózus, rendkívül alacsony részecskeképződés |
Fókuszgyűrűk, RTP/EPI alkatrészek |
|
TaC bevonat |
SiC kristálynövekedés, ultra-magas hőmérsékletű forró zónák |
A legmagasabb hőmérsékleti stabilitás és oxidációállóság |
Hot-zóna és termikus mező alkatrészek |
Gyakran Ismételt Kérdések
1. Mi a különbség a SiC epitaxia és a SiC bevonat között?
A SiC epitaxy kristályos szilícium-karbid réteget növeszt, hogy félvezető lapkákat és eszközöket készítsen. A SiC bevonat (CVD SiC) vékony, sűrű SiC réteget von le a grafitra vagy más hordozókra, hogy megvédje a berendezés alkatrészeit a hőtől és a korróziótól. Különböző célokat szolgálnak ugyanazon a gyártási láncon belül.
2. Miért vonják be a grafitot SiC-vel ahelyett, hogy önmagában használnák?
A csupasz grafit kiváló hővezető képességgel és stabilitással rendelkezik, de korrodálódik és részecskék keletkeznek, amikor magas hőmérsékletnek és olyan gázoknak van kitéve, mint a H₂ és HCl. A sűrű CVD SiC bevonat keménységet, vegyszerállóságot és magas hőmérsékleti stabilitást ad, miközben megőrzi a grafit hőteljesítményét.
3. Mire használható a Solid CVD SiC?
A szilárd CVD SiC egy teljesen sűrű, nem porózus szilícium-karbid anyag, amelyet fejlett maratási és magas hőmérsékletű eljárásokban használnak, beleértve a fókuszgyűrűket, az RTP/EPI komponenseket és a plazmafolyamat-alkatrészeket – olyan alkalmazásokban, amelyek rendkívül alacsony részecskeképződést és hosszú élettartamot igényelnek.
4. Miért van szükség a SiC kristálynövekedéshez TaC bevonatokra?
Mivel a szilícium-karbamid kristálynövekedési folyamatai a magasabb hőmérséklet felé nyomulnak, a forró zónában lévő alkatrészeknek olyan anyagokra van szükségük, amelyek ellenállnak az oxidációnak és kémiailag stabilak maradnak szélsőséges hőségben is. A TaC bevonatok magasabb hőmérséklet-stabilitást biztosítanak, mint a grafit önmagában, így jól alkalmazhatók SiC kristálynövesztő kemencékhez és magas hőmérsékletű termikus térkomponensekhez.
5. Miért mozdul el az ipar a 6 hüvelykesről a 8 hüvelykes SiC lapkákra?
A nagyobb ostyák növelik az ostyánkénti matricák számát, ami csökkenti a chipenkénti gyártási költséget és javítja a méretezhetőséget. Az ostyagyártók és chipgyártók jelenleg 8 hüvelykes SiC szubsztrátokat és epitaxiális lapkákat minősítenek, hogy megfeleljenek az elektromos járművek, a megújuló energia és az ipari teljesítményelektronika iránti növekvő keresletnek.
Összegzés: A szilícium-karbamid gyártása a folyamatképességi verseny korszakába lépett
A szilícium-karbid-ipar meghatározó kérdése megváltozott – attól kezdve, hogy az anyag kereskedelmi forgalomba hozható-e, egészen addig, hogy mennyire hatékonyan, tisztán és következetesen gyártható nagy méretekben.
2013-ban az iparág központi kérdése az volt, hogy a szilícium-karbid kereskedelmi forgalomba kerülhet-e egyáltalán. Ma, több mint egy évtizeddel később, ez a kérdés az lett: hogyan lehet SiC termékeket gyártani nagyobb hatékonysággal, kevesebb hibával és nagyobb stabilitással?
Ahogy a szilícium-karbid-ipar tovább terjeszkedik, a nagyobb szeletátmérők, a korszerűsített epitaxiás technológia és az optimalizált gyártóberendezések továbbra is az ipar fejlődésének fő irányai maradnak. Ugyanakkor a nagy tisztaságú CVD SiC bevonatok, a szilárd CVD SiC és a TaC anyagok kulcsfontosságú technológiákká válnak a félvezetőgyártás stabilitásának biztosításában.
A VETEK Semiconductor továbbra is a fejlett félvezető anyagokra összpontosít, megbízható anyagmegoldásokat kínálva a SiC epitaxiához, a kristálynövekedéshez és a magas hőmérsékletű félvezetőgyártáshoz – támogatva a félvezetőipar következő generációját.
A VETEK Semiconductor-ról
A VETEK Semiconductor CVD SiC bevonatú grafit, szilárd CVD SiC és TaC bevonat alkatrészeket tervez és gyárt SiC epitaxiához, MOCVD-hez, kristálynövekedéshez és magas hőmérsékletű félvezető berendezésekhez. Ezt a cikket a VETEK anyagmérnöki csapata készítette a Semiconductor Today iparági jelentéseire és a jelenlegi SiC lapkapiaci elemzésekre támaszkodva, és tükrözi a VETEK közvetlen tapasztalatait az alkatrészek SiC gyártósorokba való beszállításával kapcsolatban.
Hivatkozott források: Semiconductor Today (2013-as iparági jellemző); GlobalWafers nyilvános nyilatkozatai (2023); Compound Semiconductor News (2024); Patsnap Eureka SiC ostya árelemzés (2025). A VETEK termékekre vonatkozó adatok és felszerelési specifikációk belső termékdokumentáción alapulnak.
