Szubsztrát kontra epitaxia: Kulcsszerepek a félvezetőgyártásban

Bevezetés: A modern chipek két pillére

Ahhoz, hogy valóban megértsük, hogyan ér el egy fejlett chip nagy sebességű számítást és nagy teljesítményű kimenetet, el kell mélyednünk fizikai szerkezetének két alapvető pillérében – a félvezető hordozóban és az epitaxiális növekedési folyamatban.

Egyszerűen fogalmazva, a szubsztrát adja az „alapot” a mechanikai alátámasztáshoz és a hőelvezetéshez, míg az epitaxiális réteg az „aktív funkcionális réteg”, amelyet aprólékosan erre az „alapra” építettek fel. Bár a két fogalom csak egy karakterben különbözik egymástól, alapvető különbségek vannak az anyagszerkezetben, a gyártási folyamatokban és a funkcionális szerepekben. Ez a cikk szisztematikusan felvázolja technikai különbségeiket, kulcsparamétereiket és a végső eszköz teljesítményére gyakorolt ​​döntő hatást.

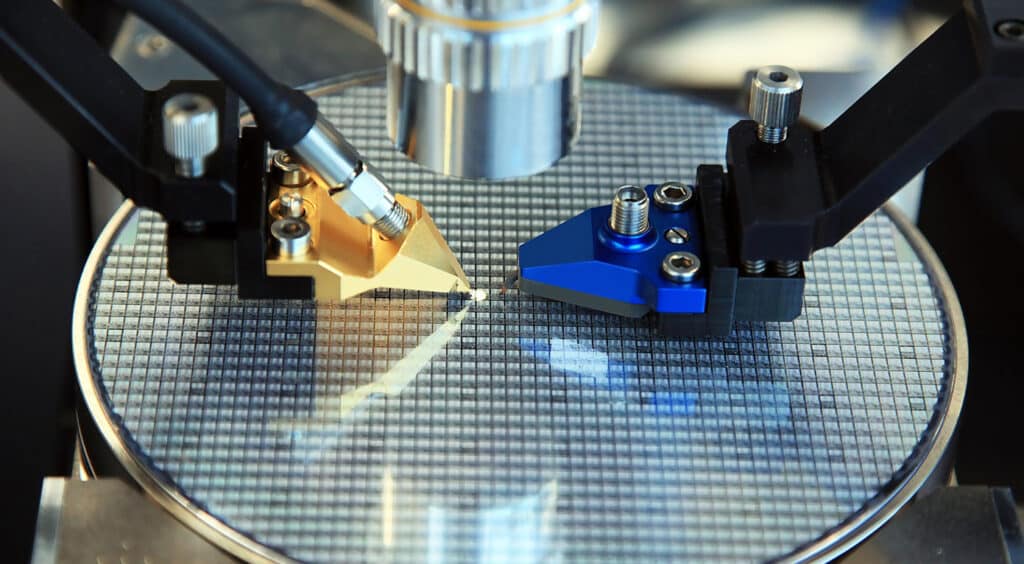

I. Mi az a félvezető szubsztrát?

[A szakasz legfontosabb következtetései]: A félvezető hordozó az eszköz „csontvázaként” és „hűtőbordájaként” szolgál. A nagy tisztaságú egykristályos szilícium (Si) uralja a fogyasztói piacot, míg a szilícium-karbid (SiC) magas, 4,9 W/cm·K hővezető képességével nélkülözhetetlen választássá vált az elektromos járművek és a nagyfeszültségű alkalmazások számára.

A félvezető hordozók szinte minden félvezető eszköz szerkezeti és termikus alapját képezik. Mechanikai szempontból a mikro- és nanostruktúrákat támogató fizikai platformként szolgálnak; még ennél is fontosabb, hogy folyamatos kristályrács sablont biztosítanak, amely meghatározza a később felvitt rétegek kristály orientációját és szerkezeti integritását.

Az alkalmazási követelményektől függően a hordozóanyagok lehetnek egykristályosak, polikristályosak vagy akár amorfok is; a nagy teljesítményű elektronikus eszközök azonban szinte teljes mértékben nagy tisztaságú egykristály tömbökre támaszkodnak, hogy minimalizálják a szemcsehatárokat és a hordozók mobilitását akadályozó hibákat.

1.1 A főbb szubsztrátumtípusok és anyagtulajdonságaik

A nagy méretű hordozók kiválasztása közvetlenül befolyásolja az eszköz teljesítményét, a gyártási hozamot és a költségstruktúrát. Az ipar elsősorban három fő hordozótípust használ:

• Szilícium szubsztrátok: A Czochralski (CZ) vagy Float Zone (FZ) módszerekkel termesztett egykristályos szilícium (Si) a mai napig abszolút fősodor a globális félvezetőiparban. Előnye a kivételes költséghatékonyság, a nagy mechanikai szilárdság és a 300 mm-ig (12 hüvelyk) terjedő méretezhetőség. Széles körben használják fogyasztói minőségű processzorokban, memóriaeszközökben és szabványos napelemekben.
• Széles sávszélességű szubsztrátok (szilícium-karbid és zafír): Ha a teljesítmény- és frekvenciaigény meghaladja a szilícium fizikai határait, a széles sávszélességű anyagok elkerülhetetlen választássá válnak.
• Szilícium-karbid (SiC): Kiemelkedő hővezető képességével (körülbelül 3,7–4,9 W/cm·K[1]) és nagy áttörési elektromos térerősségével ideális választás elektromos járművek (EV) inverterekhez és nagyfeszültségű elektromos hálózatokhoz.
• Zafír (Al2O3): Kiváló optikai átlátszóságával és dielektromos szigetelési tulajdonságaival széles körben használják kék/ultraibolya LED-ekben és speciális RF SOI alkalmazásokban.
• Kvarc szubsztrát: Rendkívül magas kémiai tehetetlenségének, rendkívül alacsony hőtágulási együtthatójának és nagy optikai tisztaságának köszönhetően elsősorban csúcsminőségű optikai alkatrészekben, maszkok üregeiben és speciális érzékelőberendezésekben használják.

1.2 A szubsztrátumok két alapvető funkciója: alátámasztás és hőelvezetés

Az eszköz tényleges működése során az ömlesztett szubsztrátumok két pótolhatatlan kulcsfunkciót látnak el:

Mechanikai támogatás: Szerkezeti merevséget biztosít erős hőciklusok, nagyvákuumú vegyi eljárások, ostyakezelés és hátoldali csomagolás során, hatékonyan megelőzve az ostya elvetemedését és törését.

Hővezetés (hőelvezetés): A modern chipek hatalmas helyi hőáramokat generálnak; Az ömlesztett szilícium szubsztrátumok közvetlen hőelnyelőként működnek, és a hőt kifelé oszlatják, hogy megakadályozzák a csatlakozási tartomány túlmelegedését és a hőelvezetést.

II. Mi az a félvezető epitaxiális növekedés? (Teljesítményvezérelt aktív réteg)

[A szakasz legfontosabb következtetései]: Az epitaxiális réteg a „chip teljesítményének lelke”. A CVD/MOCVD nagyszabású ipari termelést kezel, míg az MBE (Molecular Beam Epitaxy) rendkívül meredek interfészeket tesz lehetővé atomszintű pontossággal. Epitaxiális technológia nélkül az 5G milliméteres hullámhosszú radar és a nagyfeszültségű MOSFET rendkívül alacsony bekapcsolási ellenállása lehetetlen lenne.

Bár a szubsztrátum stabil alapot biztosít, az ömlesztett egykristályok elkerülhetetlenül tartalmaznak mikrohibákat, természetes szennyeződéseket és rögzített elektromos jellemzőket. Az ultra-nagy sebességű, nagy hatékonyságú eszközök gyártásához a gyártók az epitaxiát alkalmazták – ultra-tiszta, vékony kristályrétegek szabályozott lerakódását a célhordozóra.

Az epitaxiális folyamat során a gőz- vagy molekuláris nyalábokból származó atomok lerakódnak a fűtött hordozófelületre, és tökéletesen illeszkednek az alatta lévő kristályrácshoz. A kapott epitaxiális ostya rendkívül nagy kristálytisztaságot mutat, a hibasűrűség több nagyságrenddel kisebb, mint az ömlesztett szubsztrátumé.

2.1 Általános epitaxiális lerakódási technológiák és berendezések

A modern epitaxiális növekedés elsősorban a következő fejlett módszerekkel érhető el:

• Kémiai gőzleválasztás (CVD / MOCVD): A gáznemű prekurzorok lebomlanak a felhevített ostya felületén, és egységes egykristályos réteget képeznek. Ezek közül a fém-szerves kémiai gőzleválasztás (MOCVD) a III-V vegyületek és a széles sávú félvezetők epitaxiális növekedésének ipari szabványa.

• Molekuláris nyaláb epitaxia (MBE): Az ultra-nagy vákuumban (UHV) végrehajtott folyamat egyetlen atomos rétegbeli pontosságot ér el azáltal, hogy precíz hősugarat irányít a hordozóra, ami rendkívül meredek határfelületi gradienseket eredményez. Alkalmas ultrafinom szerkezetekhez, például kvantumkutakhoz.

A kiváló minőségű epitaxiális leválasztás nemcsak a folyamat pontos vezérlésén, hanem a reakciókamrán belüli kulcsfontosságú komponensek (például SiC bevonatú grafit szubsztrátumok) élettartam-kezelésén is alapul, ami közvetlenül befolyásolja a folyamat stabilitását és hozamát.

2.2 Az Epitaxial Technology által engedélyezett speciális alkalmazások

Az Epitaxy olyan eszközarchitektúrákat tesz lehetővé, amelyeket nem lehet egyedül ömlesztett anyagokkal elérni:

• Szilícium-germánium heterojunkciós bipoláris tranzisztor (SiGe HBT): Ultravékony SiGe epitaxiális réteg növelése az alapterületen sáveltolódást hoz létre, ami jelentősen megnöveli a magas frekvenciájú válaszsebességet.
• Feszült szilícium technológia: Vékony szilíciumréteg felvitele egy SiGe rácsra húzó vagy nyomó alakváltozást indukál, ezáltal növeli a hordozó mobilitását (mind az elektronok mobilitása az n-FET-ekben, mind a lyukmobilitás a p-FET-ekben javul).
• Szelektív epitaxiális növekedés (SEG): A modern FinFET és Gate-All-Around (GAA) architektúrákban a szelektív Si/SiGe epitaxiális növekedés a forrás/lefolyó területeken csökkenti az érintkezési ellenállást és növeli a telítési áramot.

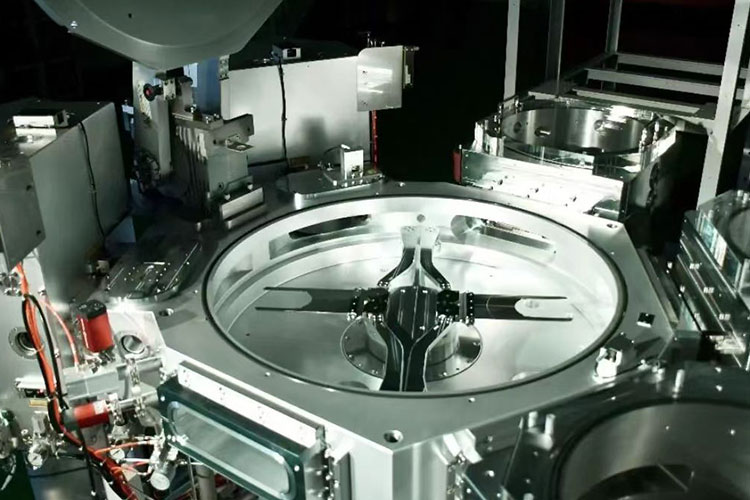

A félvezető epitaxiás folyamat meghatározásához lásd:Mi az a félvezető epitaxiás folyamat?

III. Szubsztrát vs. epitaxiális lapka: A legfontosabb különbségek áttekintése

[A rész kulcskövetkeztetése]: A kettő megkülönböztetésének legközvetlenebb módja a „funkcionális szerepük” vizsgálata – a szubsztrát felelős a fizikai és hősokkoknak, míg az epitaxiális réteg az áram- és elektromos mezők ellenállásáért. Az aktív régió és a hibákra hajlamos régió leválasztásával az epitaxiális lapkák több mint egy nagyságrenddel alacsonyabb szivárgási áramszintet érnek el, mint a közvetlenül a hordozóra gyártott eszközök.

A vizuális összehasonlítás érdekében az alábbi táblázat összefoglalja az ömlesztett szubsztrátumok és az epitaxiális lapkák közötti alapvető különbségeket a legfontosabb gyártási paraméterek tekintetében:

IV. Technikai fejlődés: Hogyan javítja alapvetően az Epitaxy az eszköz teljesítményét?

[A szakasz legfontosabb következtetései]: Az ömlesztett szubsztrátumok természetes mikrohibái és termikus feszültségpontjai a „rejtett gyilkosok”, amelyek nagy szivárgási áramot és alacsony áttörési feszültséget okoznak az eszközökben. Az epitaxiális technológia lényege abban rejlik, hogy a „hibás mechanikai szubsztrátumot” leválasztja a „hibamentes aktív funkcionális rétegről”, ezáltal elszigeteli a hordozótranszportot a tiszta epitaxiális rétegen belül. Ez a szétválasztási kialakítás közvetlenül magasabb működési frekvenciákat, alacsonyabb energiafogyasztást és hosszabb eszközélettartamot eredményez – ez egy olyan minőségi ugrás, amely soha nem érhető el pusztán ömlesztett hordozók használatával.

Az epitaxiális technológia bevezetése nem pusztán „fóliaréteg hozzáadása”, hanem minőségi ugrás az eszközök megbízhatóságában és elektromos teljesítményében.

Még a legmagasabb kémiai tisztaság mellett is, a szabványos ömlesztett szubsztrátumok elkerülhetetlenül tartalmaznak mikroporozitást, oxigéncsapadékot és a kristályhúzási folyamatból visszamaradt hőterhelési pontokat. Az eszközök közvetlenül ömlesztett hordozóra történő gyártása gyakran nagy szivárgási áramot és alacsony áttörési feszültségtűrést eredményez.

Ezzel szemben az epitaxiális ostyák egy tiszta, hibamentes epitaxiális rétegben izolálják a hordozótranszportot. Az aktív funkcionális régió leválasztásával a hibákra hajlamos mechanikai hordozóról a gyártók a következőket érhetik el:

• Magasabb működési frekvenciák (csökkentett parazita kapacitás);
• Alacsonyabb energiafogyasztás (csökkentett szivárgás);
• Hosszabb készülék élettartam és kivételes stabilitás extrém elektrotermikus igénybevétel mellett.

Például az erősáramú félvezetők területén a homogén SiC epitaxiális réteg minősége közvetlenül meghatározza a MOSFET-eszközök névleges áttörési feszültségét és bekapcsolási ellenállását – amit az ömlesztett SiC hordozók önmagukban nem tudnak elérni.

V. A mérnökök számára legnagyobb aggodalomra okot adó műszaki kérdések (GYIK)

(A következő kérdések azokból a gyakori technikai kihívásokból származnak, amelyekkel a félvezető gyártósorok folyamatmérnökei szembesülnek a tényleges epitaxiális növekedési folyamatok során)

1. kérdés: Ha az epitaxiális növekedés során hirtelen megnövekszik a részecskék mennyisége, a kamra szivárgásán kívül, milyen más könnyen figyelmen kívül hagyható területeket kell megvizsgálni?

V: Ez az egyik legnagyobb kihívást jelentő váratlan helyzet, amellyel a mérnökök szembesülnek a rutin ostyafuttatások során. A kamra légmentességének ellenőrzése után javasoljuk, hogy három „rejtett sarok” vizsgálatát helyezze előtérbe:

1. A grafit szuszceptor felületi állapota: A SiC bevonatban lévő mikrorepedések vagy hámló területek magas hőmérsékleten részecskéket bocsáthatnak ki. Ha a szuszceptort több mint 1000 futtatásig használták, javasoljuk, hogy azonnal cserélje ki a tesztelés céljából – sok részecskeprobléma eltűnik, miután a szuszceptort sértetlen bevonattal rendelkezőre cserélik.

2. Nyomástranziensek a gázvezeték kapcsolása során: MOCVD rendszerekben a forrásgáz átkapcsolásának pillanatában fellépő nyomásingadozások melléktermékek leválását okozhatják a csővezeték belső falairól. Javasoljuk, hogy ellenőrizze az automatikus nyomásszabályozó (APC) válaszgörbéjét, hogy megbizonyosodjon arról, hogy nem történik-e túllépés a nyomáson.

3. Szennyező anyagok az aljzat hátoldalán: Ha finom por vagy szerves maradványok vannak az aljzat hátoldalán, mielőtt az bejutna a kamrába, magas hőmérsékleten az elülső epitaxiális rétegbe „vándorolhat” – ez a leggyakrabban figyelmen kívül hagyott probléma.

A részecskék hibaelhárítása lényegében a „kiküszöbölés” folyamata: Kezdje a leggyakrabban cserélt fogyóeszközökkel, és kövesse a problémát lépésről lépésre a kamra mélyebb részei felé.

2. kérdés: A SiC epitaxiában mennyire szűk a lépésenkénti növekedés folyamatablaka? Melyek a hőmérséklet- és nyomáseltérések tűréshatárai?

V: Ez a kérdés a SiC epitaxia folyamatának lényegét érinti – a lépcsős áramlású növekedéshez három feltételnek kell egyidejűleg teljesülnie egy rendkívül szűk ablakon belül: elegendő felületi mobilitás, megfelelő nukleációs gát a lépcső szélén, és a háromdimenziós sziget növekedésének visszaszorítása.

A tömeggyártó sorok gyakorlati adatai alapján:

• Hőmérséklet ablak: Jellemzően 1550°C és 1650°C között, körülbelül ±15°C effektív ablakkal. Ha a hőmérséklet túl alacsony, a felületi érdesség (RMS) jelentősen romlik; ha a hőmérséklet túl magas, 3C-SiC polimorf zárványok jelennek meg.
• Nyomásablak: Általában 50 és 200 mbar között van szabályozva, körülbelül ±20 mbar effektív ablakkal. Túlzott nyomás → csökkent felületi vándorlási hossz és lépcsőzetes összeolvadás; elégtelen nyomás → csökkent pára-túltelítettség és a növekedési ütem jelentős csökkenése.

A gyakorlati mérnöki alkalmazásokban a legtöbb folyamatmérnök inkább először rögzíti a hőmérsékletet, majd finomhangolja a nyomást, hogy megtalálja az ablakot – mivel a kamra gyorsabban reagál a nyomásváltozásokra, így alkalmas a gyors DOE (Design of Experiments) vizsgálatra.

3. kérdés: Hogyan határozzák meg a grafit szuszceptor csereciklusát a MOCVD berendezésekben? A futások száma vagy a szemrevételezés alapján történik?

V: Ez a probléma közvetlenül kapcsolódik a folyamathozam és a termelési költségek közötti egyensúlyhoz, és mind a gyártósorok mérnökei, mind a beszerzési döntéshozók számára kulcsfontosságú szempont.

Az iparági szabvány gyakorlat egy kétlépcsős megközelítés, amely egyesíti a „tétel élettartamát” és a „szemrevételezést”:

• A köteg élettartama: A szállítók ajánlott élettartamot biztosítanak (például a VETEK SiC-bevonatú szuszceptorait ajánljuk az Aixtron tételekhez), amely a bevonat hőciklusos kifáradásán alapuló gyorsított öregedési tesztekből származik. Még akkor is, ha a megjelenés normális, a hirtelen meghibásodás kockázatának csökkentése érdekében ajánlatos a szuszceptort az ütemezett módon cserélni, mielőtt elérné ezt a tételszámot.

• Szemrevételezés: Minden egyes adag feldolgozás után szemrevételezéssel ellenőrizze a SiC bevonat felületét, vagy vizsgálja meg mikroszkóp alatt. Ha a következő „piros zászlók” bármelyike ​​megjelenik, azonnal el kell végezni a cserét – ne várja meg az ajánlott élettartam végét:

① A bevonat látható hámlása vagy repedése;

② 1 mm-nél nagyobb átmérőjű, elszíneződött foltok a felületen (a bevonat sérülésére és a grafithordozó oxidációjára utal);

③ Ismétlődő lokális vastagságváltozások az epitaxiális rétegben, feltéve, hogy a légáramlás eloszlási tényezőit kizárták.

Széles körben elfogadott mérnöki gyakorlat az, hogy a csereciklust a beszállító által ajánlott élettartam 80%-ára állítják be, miközben egyidejűleg létrehoznak egy hordozó élettartam-adatbázist az egyes tételek megjelenésének fényképezésével és archiválásával – ezzel a megközelítéssel elkerülhető az idő előtti selejtezés (ami pazarlást okoz), valamint a szerencsejáték az utolsó kemencéig, ami az egész tételre kiterjedő selejtet eredményezhet.

4. kérdés: Ha az epitaxiális ostyaív vagy lánc meghaladja a specifikációt, ez elsősorban a szubsztrátumnak vagy az epitaxiális folyamatnak köszönhető?

V: Ez a legvitatottabb „felelősség-hozzárendelés” kérdés a mérnökök körében a hozamelemző értekezletek során. A válasz: mindkettő hozzájárul, de a relatív súly az anyagrendszertől függően változik:

Gyakorlatias hibaelhárítási szekvencia vetemedési problémákra: Először ellenőrizze a hordozó bejövő vetemedési adatait (beszállítói Cpk jelentés) → Ezután ellenőrizze az epitaxiális kemence hőmérsékleti egyenletességét (termoelem kalibrálása) → Végül állítsa be a folyamat receptjét.

VI. Összefoglalás és kiválasztási ajánlások

Összefoglalva, a szubsztrát „csontvázként és hőelnyelőként”, míg az epitaxiális réteg „agyként és izomként” szolgál. Mindkettő nélkülözhetetlen:

Ha költségérzékeny szabványos logikai chipekre vagy egyszerű különálló eszközökre összpontosít, akkor a kiváló minőségű, nagy méretű szilícium hordozók elegendőek az Ön igényeinek kielégítésére.

Ha alkalmazása nagyfrekvenciás kommunikációt, nagyfeszültségű áramátalakítást vagy nagy érzékenységű fotodetektálást foglal magában, akkor a precíziós epitaxiális eljárásokkal előállított lapkák a legjobb választás.

A mai félvezetőgyártó iparban, amely folyamatosan törekszik a „gyorsabb, kisebb és hatékonyabb” megoldásokra, az epitaxiális technológia a Moore-törvény fizikai határainak áttörésének alapvető eszközévé vált.
