Termékek

Felszíni kezelési technológia

In semiconductor manufacturing, surface treatment technology plays a crucial role in enhancing the durability, performance, and reliability of components by modifying their surface properties through advanced coating and deposition methods.


Physical Vapor Deposition (PVD)


Physical Vapor Deposition PVD is a vacuum-based coating process that deposits thin films onto substrates through vaporization of solid materials. It enhances surface hardness, thermal resistance, and conductivity, making it essential for semiconductor tools and precision components.


Semiconductor Thermal Spraying Technology


This technique involves high-temperature spraying of fine powders onto surfaces to create dense, protective coatings. It significantly boosts resistance to heat, wear, and corrosion in critical semiconductor components exposed to harsh environments.


MAX Phase Nanopowder


MAX Phase nanopowders are layered ceramics with metallic properties, offering high strength, conductivity, and thermal shock resistance. They are ideal for protective coatings and emerging semiconductor applications requiring high-temperature stability.

View as

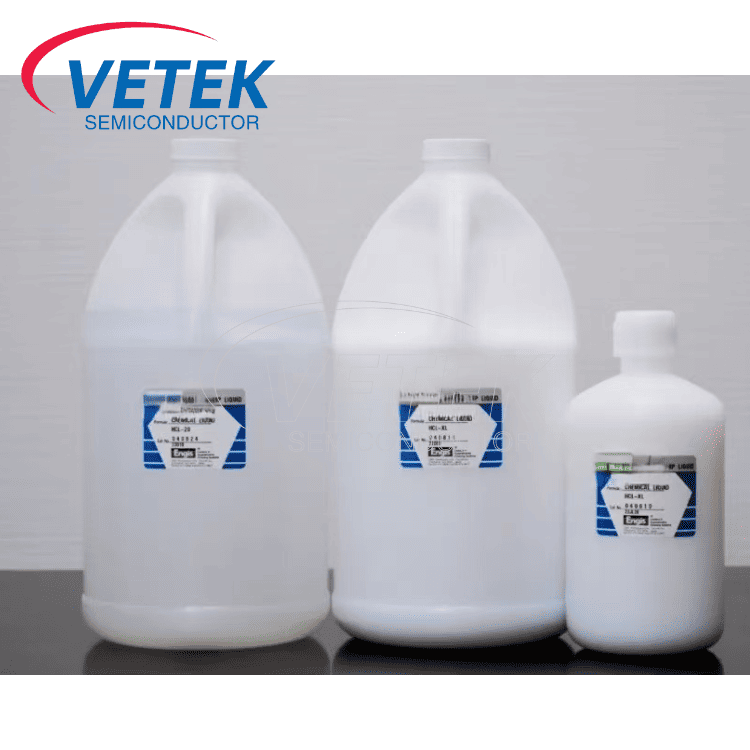

CMP polírozó iszap

CMP polírozó iszap

A CMP polírozó iszap (kémiai mechanikus polírozó iszap) egy nagy teljesítményű anyag, amelyet félvezető gyártáshoz és precíziós anyagfeldolgozáshoz használnak. Alapvető funkciója az, hogy az anyagfelület finom síkosságát és polírozását érje el a kémiai korrózió és a mechanikus őrlés szinergetikus hatása alatt, hogy megfeleljen a sík és a felületi minőségi követelményeknek nano szinten. Várom a további konzultációt.
Fizikai gőzlerakódás

Fizikai gőzlerakódás

A Vetek félvezető fizikai gőzleválasztás (PVD) egy fejlett technológiai technológia, amelyet széles körben használnak a felületkezelésben és a vékonyréteg-előkészítésben. A PVD technológia fizikai módszereket használ az anyagok szilárdból vagy folyékonyból gázzá alakítására, és vékony filmréteget képez a célhordozó felületén. Ennek a technológiának a nagy pontosság, a nagy egyenletesség és az erős tapadás előnyei vannak, és széles körben használják félvezetőkben, optikai eszközökben, szerszámbevonatokban és dekorációs bevonatokban. Üdvözöljük, hogy megbeszéljük velünk!
Termikus permetezési technológia MLCC kondenzátor

Termikus permetezési technológia MLCC kondenzátor

A Vetek Semiconductor termikus permetezési technológia rendkívül fontos szerepet játszik a csúcsminőségű többrétegű kerámiakondenzátor (MLCC) anyagok szinterezett tégelyeinek bevonatolásában. Az elektronikus eszközök folyamatos miniatürizálásával és nagy teljesítményével a termikus permetezéses technológiás MLCC kondenzátorok iránti kereslet is gyorsan növekszik, különösen a csúcskategóriás alkalmazásokban. Már alig várja, hogy hosszú távú üzletet alapíthasson Önnel.
Ostyakezelő robotkar

Ostyakezelő robotkar

A Vetek Semiconductor termikus permetezési technológiája létfontosságú szerepet játszik a ostyakezelő robotkarok alkalmazásában, különösen a félvezetői gyártási környezetben, amelyek nagy pontosságot és nagy tisztaságot igényelnek. Ez a technológia jelentősen javítja a berendezés tartósságát, megbízhatóságát és munka hatékonyságát azáltal, hogy a ostya -kezelő robotkar felületére történő speciális anyagokat bevonja. Üdvözöljük a kérdésben.
Félvezető termikus permetezési technológia

Félvezető termikus permetezési technológia

A Vetek Semiconductor Semiconductor Hőpermetezési Technológia egy fejlett folyamat, amely olvadt vagy félig molten állapotban az anyagokat permetezi a szubsztrát felületére, hogy bevonatot képezzen. Ezt a technológiát széles körben használják a félvezető gyártás területén, amelyet elsősorban a szubsztrát felületén lévő specifikus funkciókkal rendelkező bevonatok létrehozására használnak, mint például a vezetőképesség, a szigetelés, a korrózióállóság és az oxidációs ellenállás. A termikus permetezési technológia fő előnyei közé tartozik a nagy hatékonyság, a szabályozható bevonat vastagsága és a jó bevonat tapadása, ami különösen fontos a félvezető gyártási folyamatában, amely nagy pontosságot és megbízhatóságot igényel. Várom a kérdését.
MAX fázisú nanopor

MAX fázisú nanopor

A Veteksemi Semiconductor MAX fázisú nanopora kivételes hő- és elektromos tulajdonságokat kínál, ideális fejlett elektronikai és anyagtudományi alkalmazásokhoz. Kiváló oxidációs ellenállásával és magas hőmérsékleti stabilitásával a Veteksemi nanopor tökéletes megoldás az innovatív félvezető technológiákhoz.
Professzionális Felszíni kezelési technológia gyártóként és beszállítóként Kínában van saját gyárunk. Függetlenül attól, hogy testreszabott szolgáltatásokra van szüksége a régió konkrét igényeinek kielégítéséhez, vagy a Kínában gyártott fejlett és tartós Felszíni kezelési technológia -et szeretne vásárolni, üzenetet hagyhat nekünk.
