Aixtron G10 komponensek: kulcsfontosságú alkatrészek a nagy teljesítményű SiC epitaxiához

A szilícium-karbid (SiC) technológia folyamatosan halad a nagyobb lapkák és a nagyobb teljesítmény felé. Ez azt jelenti, hogy a fejlett epitaxiás rendszerek, mint például az Aixtron G10 platform, egyre fontosabbá válnak a harmadik generációs félvezetőgyártásban.

A régebbi reaktorokhoz képest az Aixtron G10 rendszereknek szigorúbb szabályozásra van szükségük a termikus mezők, a gázáramlás stabilitása, a részecskeszennyeződés és az alkatrészek élettartama felett. A reaktor minden belső komponense közvetlen hatással van az epitaxiális növekedés minőségére, az ostya egyenletességére és a termelés stabilitására.

Ez a cikk végigvezeti a SiC epitaxiás rendszerekben használt fő Aixtron G10 komponenseken. Elmagyarázzuk, mit csinálnak, milyen anyagokat igényelnek, és miért fontosak a magas hőmérsékletű félvezető-feldolgozásban.

Mik azok az Aixtron G10 alkatrészek?

Az Aixtron G10 alkatrészek a reaktor legfontosabb belső részei, amelyek a SiC epitaxiakamrában helyezkednek el. Együtt segítik a hőviszonyok stabilitását, optimalizálják a gázelosztást, támogatják az ostya forgását, és csökkentik a szennyeződést a magas hőmérsékletű epitaxiális növekedés során.

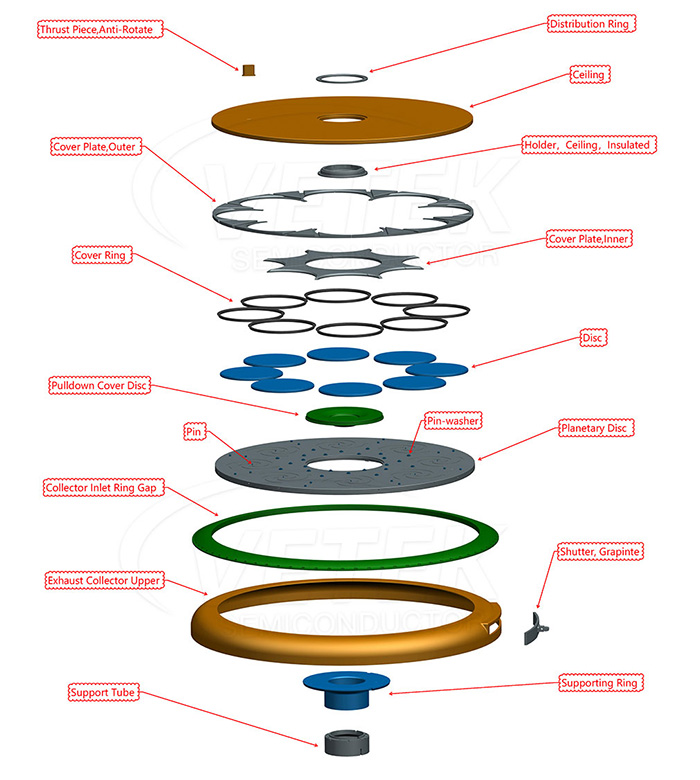

Az Aixtron G10 reaktorban található tipikus alkatrészek a következők:

• Mennyezet
• Elosztó gyűrű
• Fedőgyűrű
• Fedőlemezek
• Bolygólemez
• Lehúzható fedőlemez
• Kipufogó kollektor
• Támasztógyűrű
• Támasztócső
• Grafit redőny
• Csap és tű alátét szerelvények

Ezeknek az alkatrészeknek a többsége folyamatosan működik 1500 °C feletti hőmérsékleten, miközben ki vannak téve korrozív folyamatgázoknak, például szilánnak és szénhidrogéneknek. Tehát az anyagteljesítmény abszolút kritikus.

Főbb funkcionális területek az Aixtron G10 reaktor belsejében

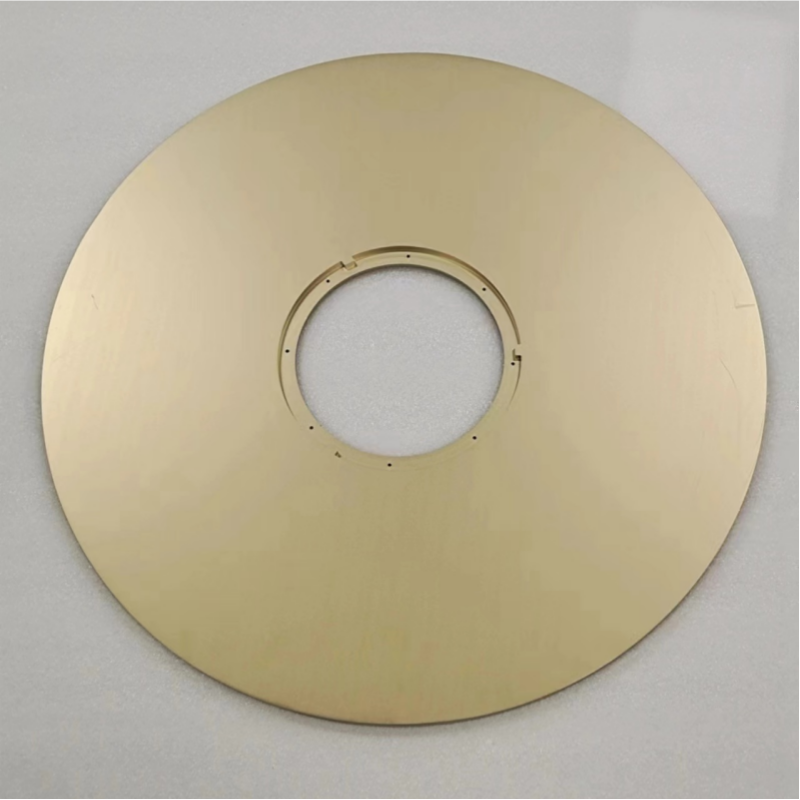

1. Mennyezeti alkatrészek

A mennyezet a reaktor hőterének jelentős része. Segít stabilan tartani a kamra hőmérsékletét, irányítja a gázáramlást, és védi a felső reaktorszerkezeteket a közvetlen hőtől.

A jó mennyezeti alkatrészeknek rendelkezniük kell:

• Szilárd termikus stabilitás
• Alacsony részecskeképződés
• Erős korrózióállóság
• Egységes bevonatminőség
• Hosszú távú méretstabilitás

A CVD SiC bevonatú grafit itt gyakori választás, mert biztosítja a grafit hővezető képességét, valamint a szilícium-karbid vegyszerállóságát.

2. Elosztó gyűrű

Az elosztógyűrű szabályozza és irányítja a gázáramlást a kamrában. Az egyenletes gázeloszlás elérése elengedhetetlen ahhoz, hogy minden lapon egyenletes epitaxiális rétegvastagságot érjünk el.

Ha a gázáramlás nincs megfelelően szabályozva, a következőkbe ütközhet:

• Vastagság változás
• Doppingellentmondások
• Felületi hibák
• Alacsonyabb ostyahozam

Ezért olyan fontos a nagy megmunkálási pontosság és az egyenletes bevonat ennél az alkatrésznél.

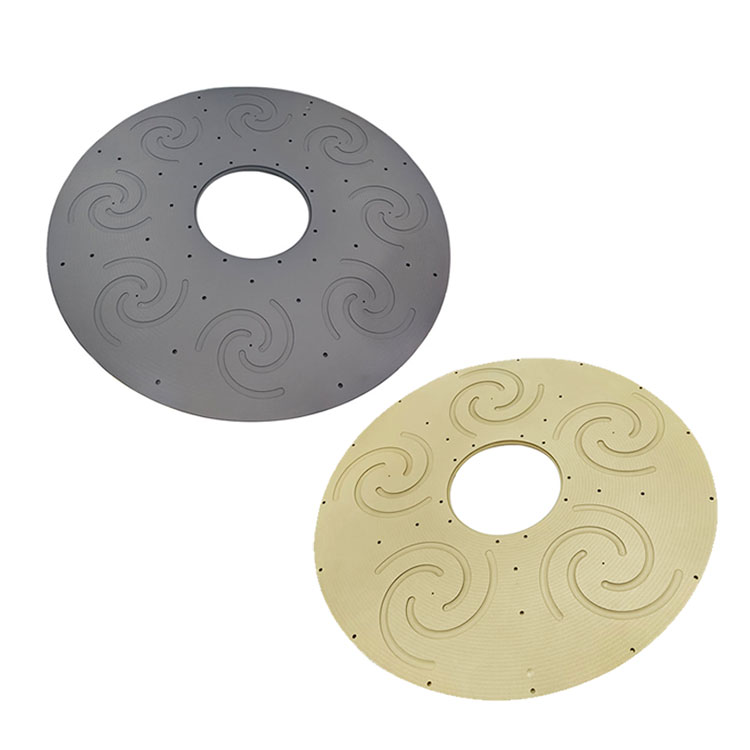

3. Bolygókorong-rendszer

A bolygótárcsa az epitaxiális növekedés során forgatja az ostyákat. A sima forgás javítja a hőmérséklet egyenletességét, és biztosítja, hogy minden ostya hasonló gázhatást érjen el.

A nagyméretű SiC lapkagyártáshoz a bolygórendszernek fenn kell tartania:

• Jó laposság
• Alacsony termikus deformáció
• Magas szerkezeti szilárdság
• Stabil működés az ismételt fűtés és hűtés révén

Maga a lemez általában nagy tisztaságú grafitból készül, fejlett CVD SiC bevonattal.

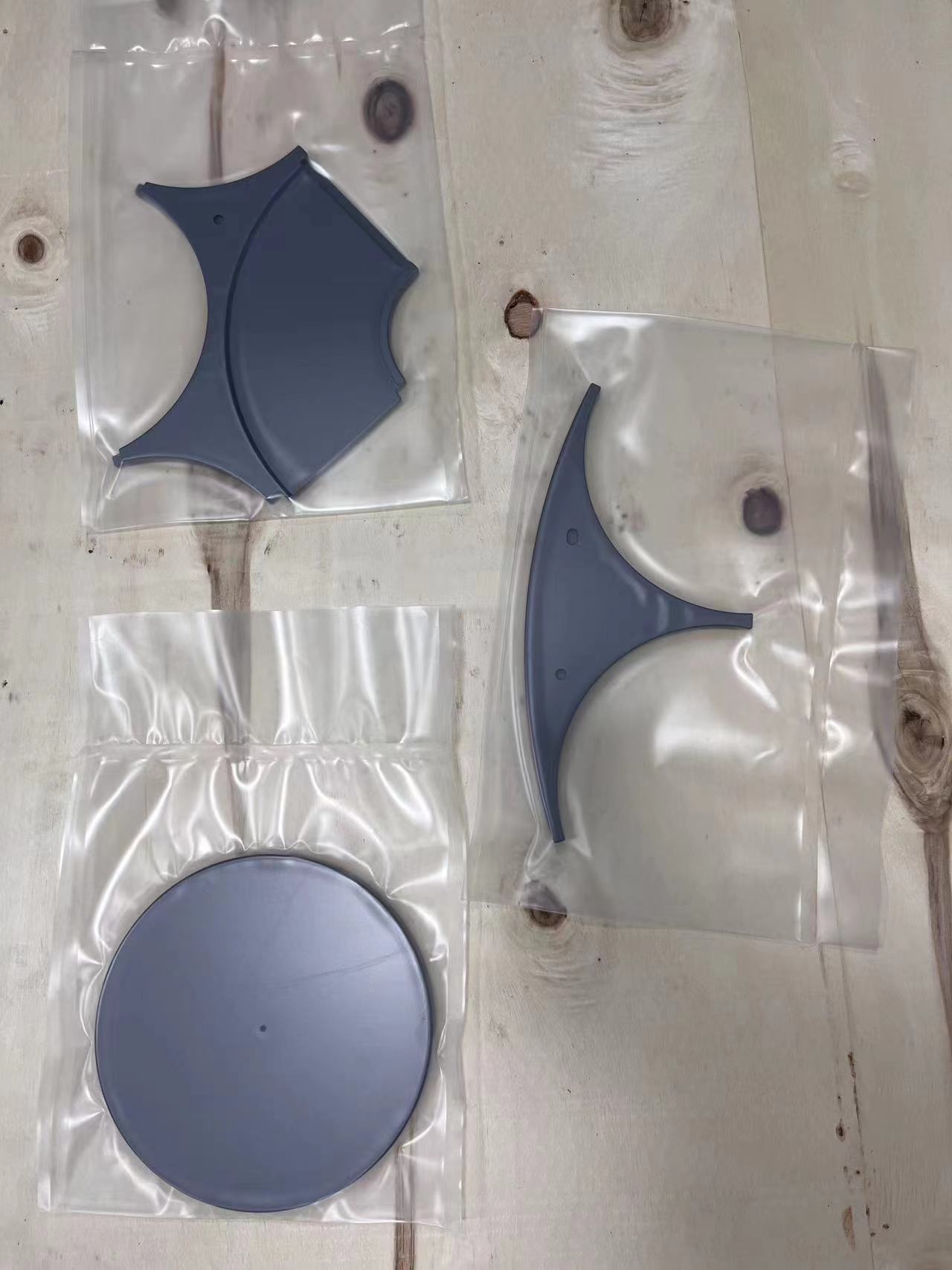

4. Fedőgyűrűk és fedőlemezek

A fedőgyűrűk és fedőlemezek védenek bizonyos reaktorterületeket, és segítenek stabilizálni a termikus mezőt.

Ezek a részek segítenek:

• Csökkentse a nem kívánt lerakódást
• Minimalizálja a részecskék szennyeződését
• Védje a grafit szerkezeteket
• A kamra élettartamának meghosszabbítása

Mivel sok hőcikluson mennek keresztül, az erős bevonat tapadás elengedhetetlen.

5. Kipufogó kollektor rendszer

A kipufogó kollektor szabályozza a kipufogógáz áramlását, és segít a kamra nyomásának egyenletes tartásában.

A stabil kipufogógáz áramlás a következőkhöz vezet:

• Jobb folyamat ismételhetőség
• Tisztább kamrakörnyezet
• Kevesebb részecskék felhalmozódása
• Hosszabb időközök a karbantartások között

A fejlett SiC epitaxy rendszerekben a kipufogógázokkal kapcsolatos alkatrészeknek is ellenállniuk kell az agresszív vegyszereknek és a hőterhelésnek.

Miért számít az anyagválasztás a SiC epitaxiában?

A SiC epitaxia nehéz környezet. A hagyományos anyagok gyakran olyan problémákba ütköznek, mint:

• Bevonat leválása
• Grafit erózió
• Termikus repedés
• Részecskegenerálás
• Rövid élettartam

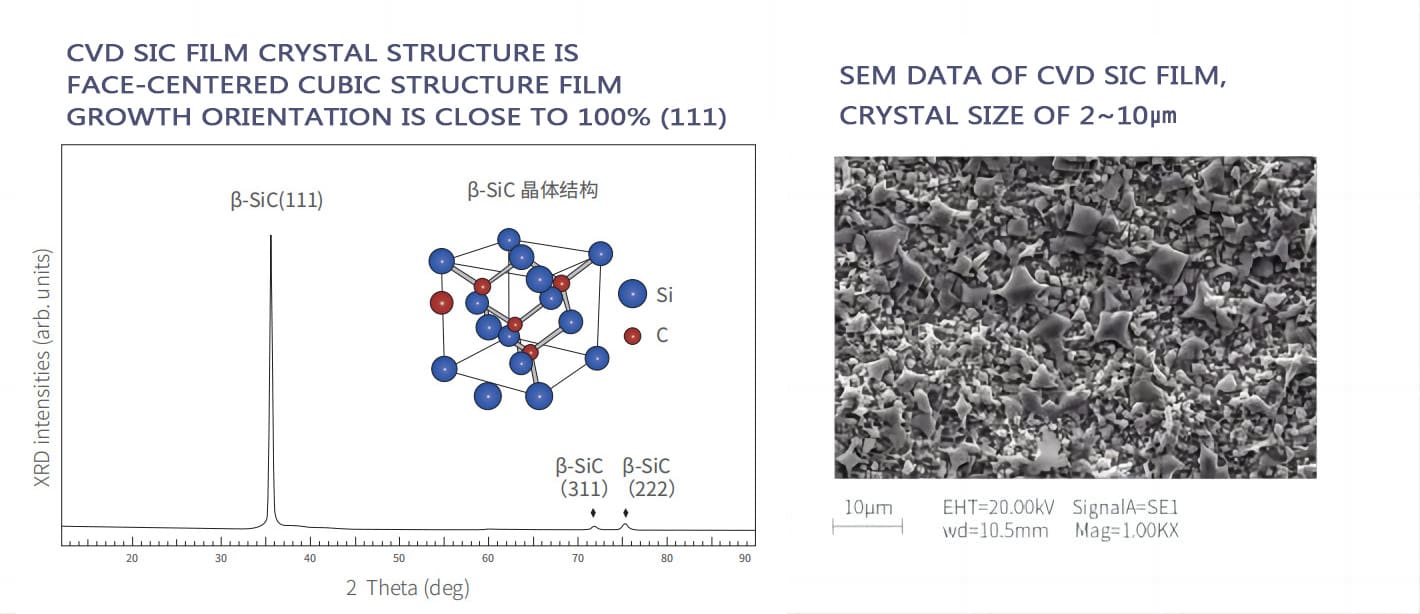

E problémák elkerülése érdekében a fejlett félvezető reaktorok a CVD SiC Coated Graphite felé fordulnak. A CVD SiC bevonat a következőket nyújtja:

• Kiváló vegyszerállóság
• Magas tisztaságú
• Nagy hőütésállóság
• Alacsony szennyeződési kockázat
• Hosszú élettartam

Jelenleg ez az egyik legszélesebb körben használt anyag a csúcskategóriás SiC epitaxiás reaktoralkatrészekhez.

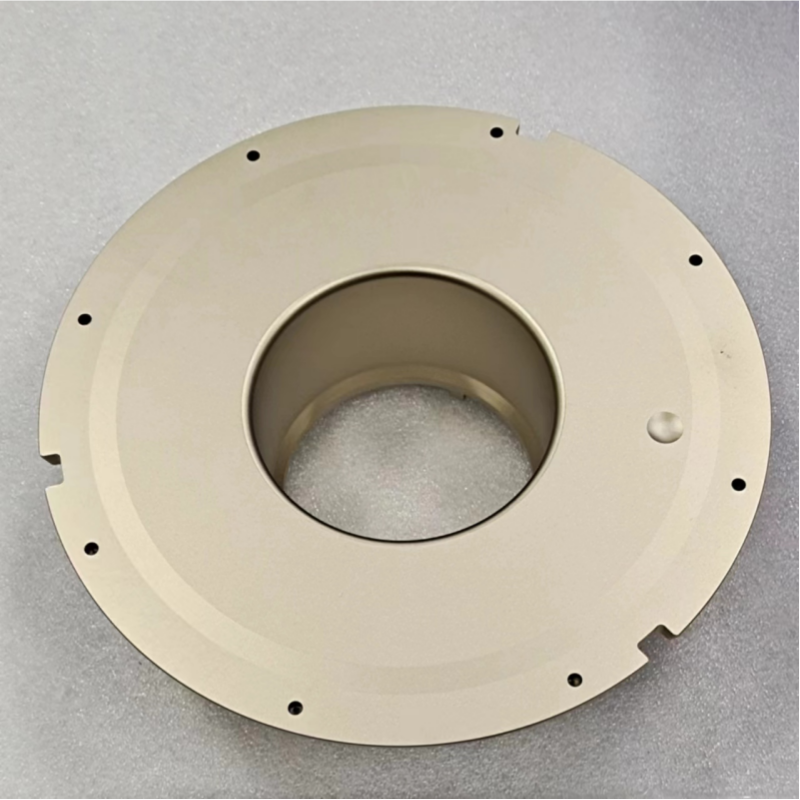

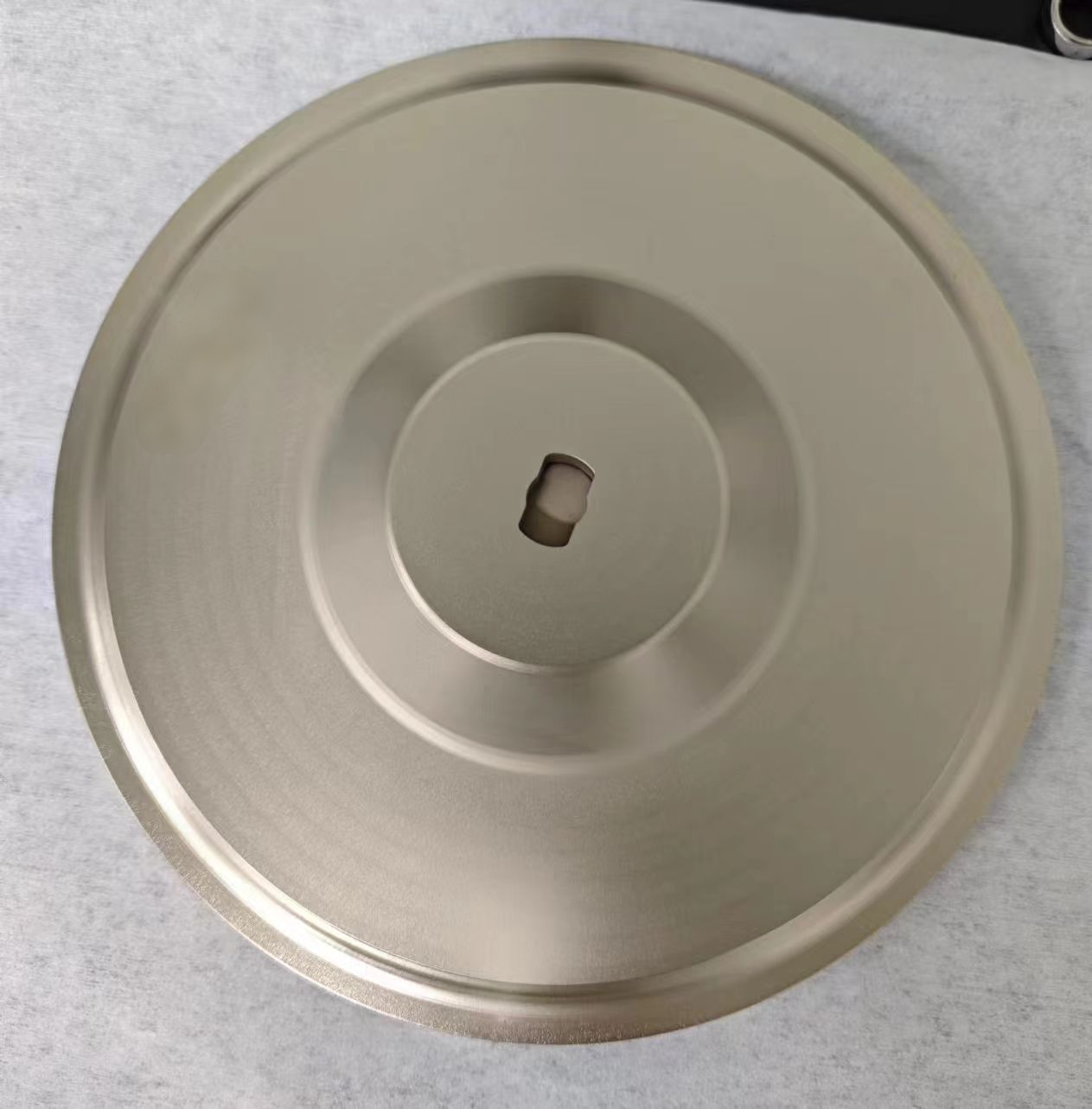

TaC (tantál-karbid) bevonat az ultramagas hőmérsékletű alkalmazások következő lépéseként jelenik meg. A hagyományos SiC bevonatokhoz képest a TaC bevonatok a következőket kínálják:

• Jobb stabilitás magas hőmérsékleten
• Erősebb korrózióállóság
• Alacsonyabb a részecskeképződés kockázata
• Stabil működés 2000°C felett

A TaC bevonatok különösen ígéretesnek tűnnek a jövőbeni platformok számára, amelyek nagyobb lapkákat és magasabb hőmérsékletet használnak.

Az Aixtron G10 alkatrészek gyártási kihívásai

A kiváló minőségű Aixtron G10 alkatrészek gyártása fejlett gyártási képességeket igényel, beleértve:

• Nagy tisztaságú grafit tisztítás
• Precíziós CNC megmunkálás
• Félvezető minőségű bevonatkörnyezetek
• Egységes CVD bevonat technológia
• Nagyméretű alkatrészek feldolgozása
• Szigorú tisztaság és méretszabályozás

Még a méretekben vagy a bevonat egyenletességében lévő kis eltérés is befolyásolhatja a reaktor stabilitását és epitaxiális teljesítményét.

A VeTek félvezető képessége az Aixtron G10 komponensekhez

A VeTek Semiconductor a félvezető minőségű grafit- és bevonattechnológiákra specializálódott fejlett epitaxiás alkalmazásokhoz.

Egyedi alkatrészeket kínálunk, amelyek kompatibilisek:

• Aixtron G10
• Aixtron G5
• SiC epitaxiás rendszerek
• MOCVD reaktorok

Termékpalettánk a következőket tartalmazza:

• CVD SiC bevonatú grafit alkatrészek
• TaC bevonat alkatrészek
• Bolygókorongok
• Mennyezeti alkatrészek
• Fedőgyűrűk
• Grafit hőtér részei
• Szilárd SiC alkatrészek

Ezeket a termékeket széles körben használják SiC epitaxiában, LED epitaxiában és fejlett félvezető termikus térrendszerekben.

Következtetés

Ahogy a SiC félvezető gyártás a nagyobb lapkák és a nagyobb gyártási hatékonyság felé törekszik, az Aixtron G10 Components egyre fontosabbá válik a reaktor stabilitása és epitaxiális minősége szempontjából.

A mennyezeti szerkezetektől és a bolygótárcsáktól a gázelosztó- és kipufogórendszerekig minden alkatrész közvetlenül befolyásolja a hőkezelést, a szennyeződés-ellenőrzést és az ostya konzisztenciáját.

A nagy tisztaságú grafit anyagok, a fejlett CVD SiC bevonattechnológia és a következő generációs TaC bevonatok kombinálásával a modern reaktoralkatrészek segítenek stabilabbá és hatékonyabbá tenni a SiC epitaxia előállítását a jövő félvezetőiparában.
