Hogyan javítja a TaC bevonat a SiC kristálynövekedést PVT alkalmazásokban

Hogyan javítja a TaC bevonat a SiC kristálynövekedést PVT alkalmazásokban

A szilícium-karbid (SiC) ma már az elektromos járművek hajtásláncaiban, a megújuló energia átalakítóiban és a nagyfrekvenciás teljesítménymodulokban tapasztalt előrelépések nagy részét támogatja. A gyártási gazdaságosság és az eszköz teljesítménye egyaránt a SiC kristályméretek növelésén, a tételek hozamának növelésén és a hibapopulációk visszaszorításán múlik. E célok elérése többet igényel, mint finomhangolt folyamatrecepteket. A termikus mező anyagok integritása és élettartama egyformán meghatározóvá válik, különösen a fizikai gőzszállító (PVT) kemencékben uralkodó agresszív körülmények miatt.

A grafit alkatrészek felületfejlesztési lehetőségei közül a tantál-karbid (TaC) vegyi gőzleválasztása (CVD) mérhető tapadást szerzett. Ez a bevonat nem egyszerűen védi az aljzatot; aktívan módosítja a legkeményebb szolgáltatást mutató alkatrészek felületi kémiáját és termikus reakcióját.

Mit csinál a TaC bevonat a PVT kemencében?

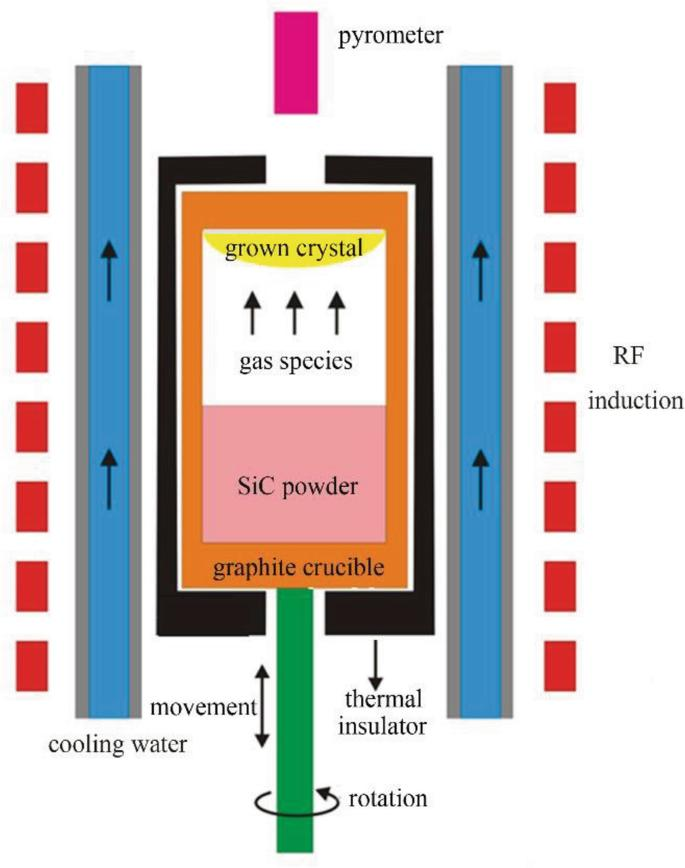

A PVT növekedése a SiC alapanyag 2000 °C feletti szublimálásával megy végbe. A keletkező gőzfajták egy hidegebb magkristály felé haladnak, ahol a kondenzáció és az átkristályosodás fokozatosan felépíti a golyót. Egyetlen futás több száz órát is igénybe vehet. Ebben az időszakban minden grafitfelület – a tégely falai, a magtartó, a vezetőgyűrűk – állandó szilíciumban gazdag gőzzel, szélsőséges termikus gradiensekkel és a hőtágulási eltérésekből adódó mechanikai igénybevétellel szembesül.

Védőrétegek nélkül a grafit két párhuzamos bomlási úton megy keresztül. Az egyik fizikai: a felületi erózió finom szénrészecskéket bocsát ki a gőzáramba. A másik kémiai: a szilíciumgőz reakcióba lép a grafittal, és illékony SiC-t vagy más közvetítő anyagot képez, amely fokozatosan elvékonyítja az alkatrész falát. Mindkét út szén-klasztereket vagy nyomokban fémszennyeződéseket juttat be a növekvő kristályba, és mindkettő lerövidíti a drága kemencebútorok élettartamát.

A CVD TaC bevonat megszakítja ezeket a mechanizmusokat. A bevonóréteg sztöchiometrikusan szabályozott, lyukmentes, és tapad a grafit hordozóhoz. Kémiailag inert felületet képez a magas hőmérsékletű gőzzel szemben, így az alatta lévő grafit soha nem érintkezik közvetlenül a reaktív környezettel. Ez az elválasztás alapvetően megváltoztatja a szennyeződési pályát.

Megfigyelt javulás a kristályminőségben

A kristálytermesztők gyakran arról számolnak be, hogy a TaC-bevonatú komponensek a szénzárványok és a mikrocsővégződések alacsonyabb számával korrelálnak. A magyarázat abban rejlik, hogy a bevonat képes állandó felületi állapotot fenntartani több futtatás során. A bevonat nélküli grafit idővel változik – növekszik a porozitása, eltolódik az emissziós tényezője, és eltolódik a helyi hőmérséklet-eloszlás. Ezek a fokozatos változások megzavarják az egyenletes sugárirányú növekedéshez elengedhetetlen termikus térszimmetriát.

Ezzel szemben a stabil termikus tér megőrzi az axiális és radiális hőmérséklet-gradienseket, amelyek a vetőmag felületén a szabályozott lépcsőzetes növekedéshez szükségesek. A TaC bevonattal a tégely belseje több növekedési cikluson keresztül megőrzi eredeti geometriáját és hőkibocsátását. Az eredmény a kristályminőségi mutatók szorosabb eloszlása ​​a futásról futtatásra, ami közvetlenül növeli a felhasználható ostyák arányát golyónként.

Meghosszabbított alkatrészek élettartama és működési költsége

A TaC bevonat gazdaságossága gyakran az élettartam meghosszabbításán múlik. A bevonat nélküli grafit alkatrészeket 10–20 növekedési ciklus után cserélni kell, az adott hőmérsékleti profiltól és a futtatás időtartamától függően. A dokumentált kemenceműveletek során a TaC-bevonatú ekvivalensek rutinszerűen 2-3-szoros élettartamot érnek el, mielőtt mérhető súlycsökkenést vagy felületi érdesedést mutatnak.

Ez a tartósság a bevonat magas olvadáspontjából (3800°C-ot meghaladó) és alacsony diffúziós együtthatójából adódik mind a szén, mind a szilícium esetében. Még 2200 °C-on is elhanyagolható marad a bevonat és az alapfelület határfelületén keresztüli diffúzió. A bevonat nem ömlik ki, nem pelyhesedik vagy rétegesedik a termikus ciklus során, feltéve, hogy a CVD-leválasztási paraméterek megfelelően optimalizáltak. Az alkatrészcserék közötti hosszabb időközök kevesebb kemence hűtési-felfűtési ciklust, kevesebb lebontási és összeszerelési munkát, valamint a nagy tisztaságú grafitanyag felhasználásának csökkenését eredményezik.

A félvezetők számára fontos tisztasági előírások

Az eszközminőségű SiC esetében a fémes szennyeződések milliós részarányban csökkenthetik a hordozó élettartamát és a leállási feszültséget. Ezért magának a bevonatnak félvezető kompatibilisnek kell lennie. A nagy tisztaságú prekurzorokból feldolgozott CVD TaC 99,999841%-os dokumentált tisztaságot ér el. Ez a szám nem mellékes: a prekurzor gáz tisztítása, a reaktor tisztasága és a leválasztás utáni kezelés szándékos ellenőrzését tükrözi. Ezen a tisztasági szinten minden fémfaj, amely a bevonatból a gőzfázisba diffundálhat, az analitikai kimutatási határok alatt marad a tipikus növekedési időtartamra.

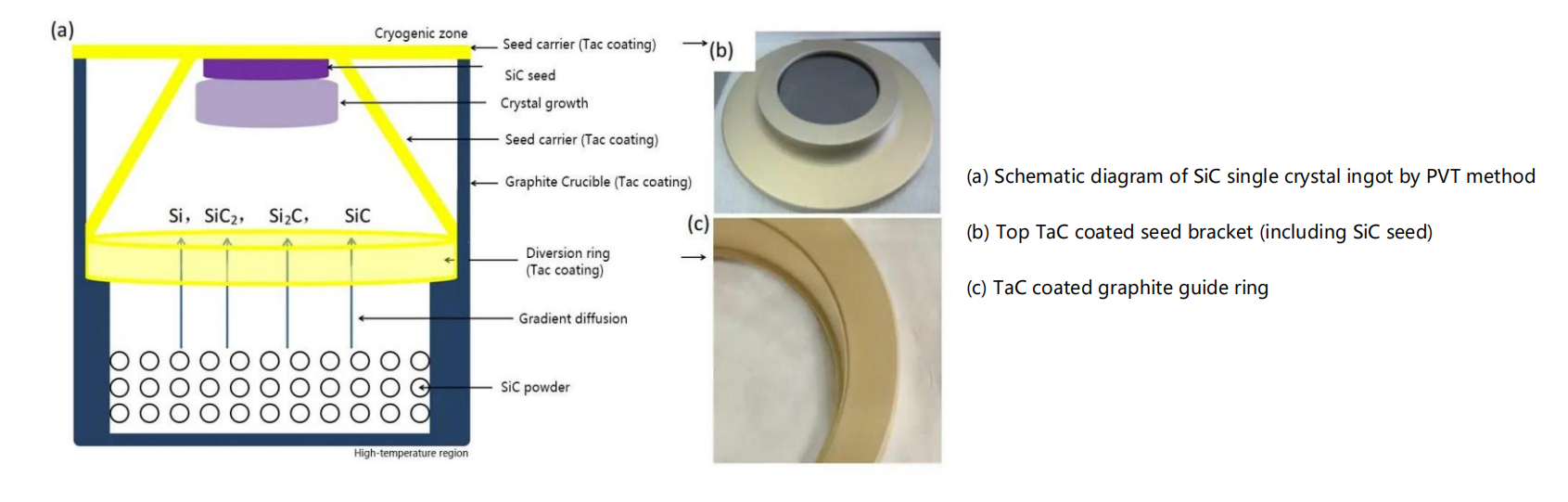

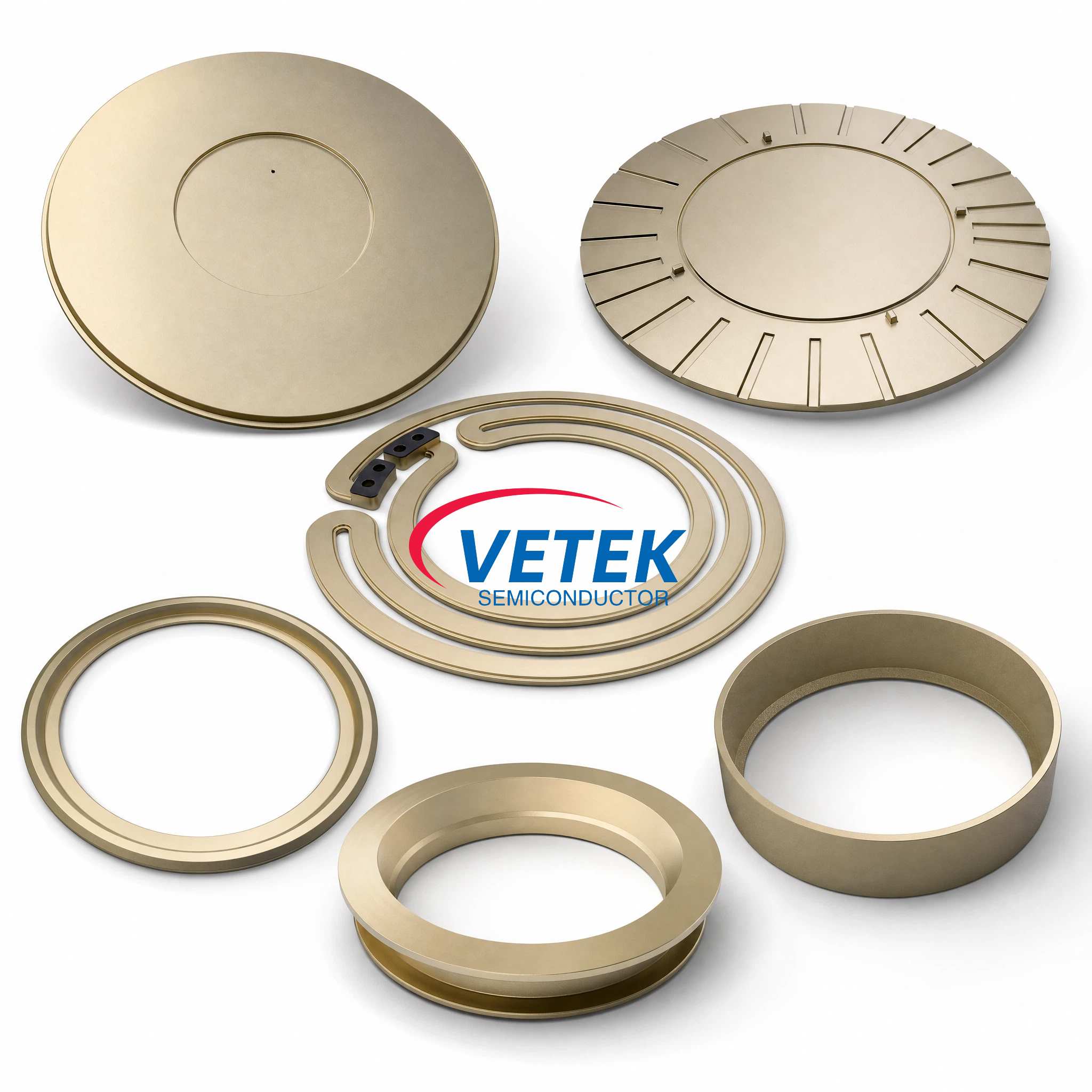

Általánosan bevont grafit alkatrészek

A PVT termikus mezők általában öt-nyolc különböző grafitkomponenst tartalmaznak, amelyek előnyösek a TaC alkalmazásból:

Tégelyek, amelyek SiC forrásport tartalmaznak és a legmagasabb hőmérsékletet tartják fenn.

Magtartók, amelyek a magkristályt rögzítik és pontos hőkontaktust igényelnek.

Vezetőgyűrűk, amelyek a pára áramlási útvonalát a vetőmag felé alakítják.

Tégelygyűrűk és távtartók, amelyek meghatározzák a forrás és a vetőmag közötti rést.

Kiegészítő szigetelőpajzsok vagy tartóoszlopok bizonyos kemencekialakításoknál.

Ezen részek mindegyikének vagy többségének bevonása egyenletes felületi állapotot hoz létre az egész forró zónában, ahelyett, hogy kevert bevonatos és bevonat nélküli felületeket hozna létre, amelyek helyi termikus vagy kémiai aszimmetriákat okozhatnak.

Miért inkább CVD, mint más lerakási módszerek?

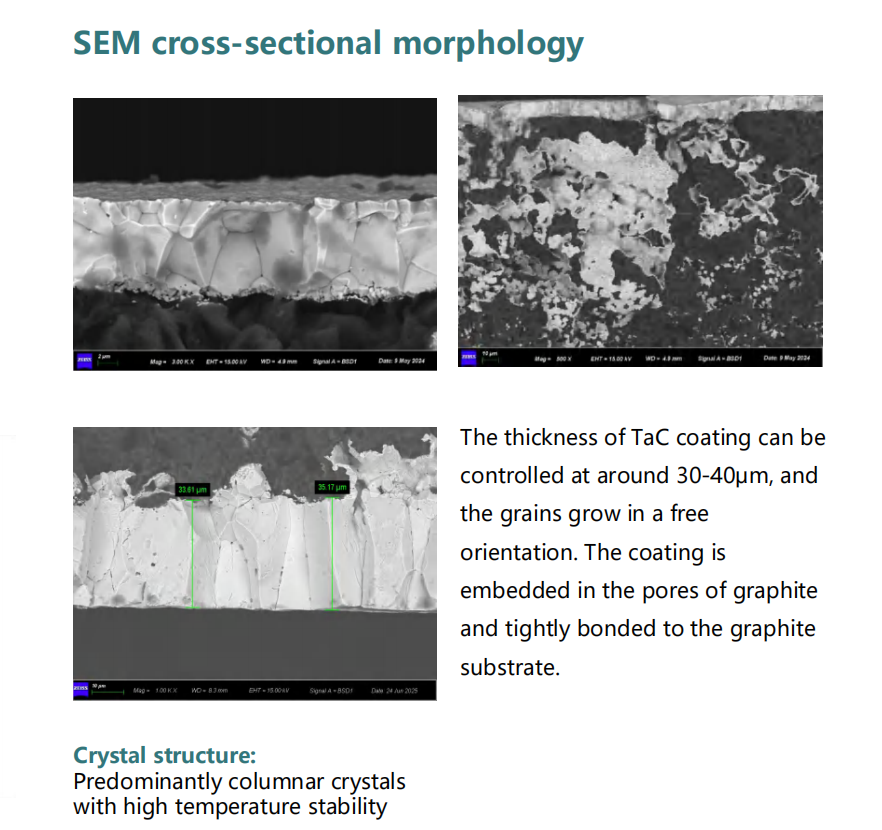

Nem minden TaC bevonat működik egyformán. A plazmaspray vagy a csomagos cementálási utak vastagabb rétegeket hoznak létre, de nagyobb porozitásúak, gyengébb a tapadásuk, és hősokk esetén nagyobb a kipattanás veszélye. A CVD azzal tűnik ki, hogy atomonként növeszti a bevonatot a gőzfázisú prekurzoroktól. Ez teljesen sűrű mikrostruktúrákat eredményez néhány mikrométeres nagyságrendű szemcsemérettel és ±5 μm-es vastagságon belüli egyenletességgel a nagy felületű komponenseken.

A szabványos CVD TaC vastagság 30 ± 5 μm a legtöbb PVT tégely és tartó esetében. Hosszabb ciklusú vagy magasabb csúcshőmérsékletű kemencéknél testreszabott vastagság alkalmazható akár 40 μm-ig. A vastagabb bevonatok megnövelik a diffúziós gát hosszát, de gondos illeszkedést igényelnek a grafit szubsztrát hőtágulási együtthatójához, hogy elkerüljék a felületi feszültséget – ezt a tényezőt jól jellemzik a CVD folyamattervezésben.

Gyakorlati szempontok az örökbefogadáshoz

A bevonat nélküli alkatrészekről a TaC bevonatú alkatrészekre áttérő létesítményeknek előre kell számolniuk a hőmérséklet-szabályozás módosításával. A bevonat megváltoztatja a felület emissziós tényezőjét, ami 20-50°C-kal eltolhatja a pirométer leolvasását vagy a teljesítmény-hőmérséklet kalibrációt. Ez az eltolódás kiszámítható és megismételhető, így egy rövid kalibrációs futtatás is elegendő a megfelelő hőmérsékleti alapértékek visszaállításához. A kezdeti kompenzáció után a bevonatos rendszer egyenletesebben viselkedik a futtatások során, mint a bevonat nélküli társa, ami csökkenti a futásonkénti hangolás szükségességét.

Következtetés

A PVT alapú SiC gyártás rendkívüli igényeket támaszt a grafit termikus térkomponensekkel szemben. A CVD TaC bevonat négy egymással összefüggő hatáson keresztül elégíti ki ezeket az igényeket: elnyomja a szénrészecskék felszabadulását, blokkolja a szilícium támadást az aljzaton, megőrzi a hőmező szimmetriáját a hosszabb futási sorozatok során, és meghosszabbítja az alkatrészek csereintervallumát. Ezek az eredmények együttesen javítják a kristálytisztaságot, növelik a golyónkénti felhasználható hozamot, és csökkentik a fogyó alkatrészek ostyánkénti költségét. Ahogy a SiC lapkák mérete a 200 mm-es felé halad, és a hibasűrűségre vonatkozó követelmények tovább szigorodnak, a tervezett bevonatok, például a TaC alkalmazása valószínűleg opcionálissá válik a fejlett gyártósorokon az alapspecifikációvá.
