Miért a CVD TaC bevonat a „magas hőmérsékletű páncél” a harmadik generációs félvezetőkben

A SiC kristálynövesztő kemencében a környezet a legkevésbé megbocsátó a félvezetőgyártásban: a hőmérséklet meghaladja a 2400 °C-ot, a hidrogén és az ammónia koncentrációja magas, és a grafitkomponensek állandóan ki vannak téve a részecskék leválásának és a szennyeződések felszabadulásának. A folyamatmérnökök régóta keresnek olyan anyagmegoldást, amely egyszerre képes ellenállni az extrém hőnek, az agresszív kémiának és a szennyeződéseknek.

A CVD tantál-karbid (TaC) bevonat csendesen erre a megoldásra vált – olvadáspontja 3880 °C, marási sebessége mindössze 0,2 μm/óra NH₃-ben és 0,1 μm/óra H₂-ben, és kritikus szennyeződési szintjei ppb-ben vannak mérve. Ami viszont igazán lenyűgözővé teszi, az az, ami a gyártási területen történik: a mikrocsövek hibasűrűsége több mint 90%-kal csökken, az összes kristályszennyeződés 70%-kal csökken, az ellenállás pedig 2-3-szorosára nő.
Tehát pontosan hogyan éri el ezt a TaC bevonat? Honnan származnak a teljesítmény előnyei? Mely valós alkalmazásokban nyújtja a legtöbb értéket? És milyen irányba tart a piac? Ez a cikk szisztematikusan feltárja a CVD TaC bevonat műszaki elveit, alapvető tulajdonságait, kulcsfontosságú alkalmazási forgatókönyveit és iparági trendjeit.

1. Mi az a CVD TaC bevonat?

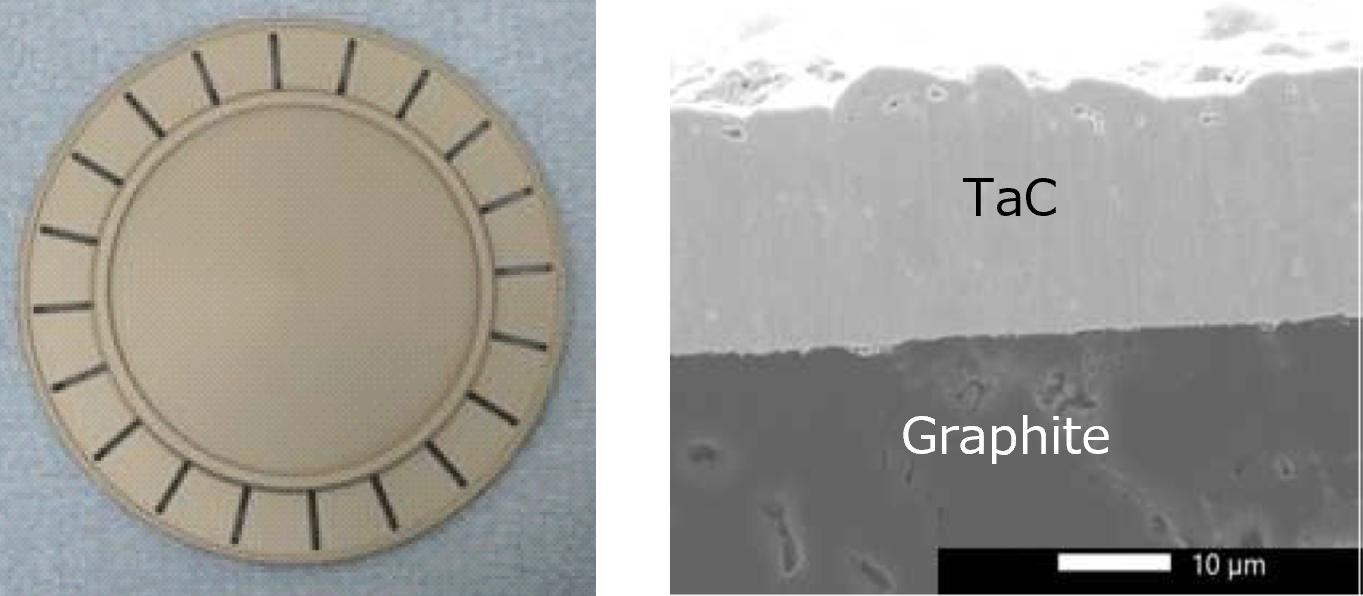

Lényegében a CVD TaC bevonat tantál-karbid (TaC) védőrétege – jellegzetes aranysárga megjelenésű kerámiavegyület –, amelyet nagy tisztaságú grafit felületekre hordanak fel kémiai gőzleválasztással. Maga az anyag olyan tulajdonságok kombinációját hozza létre, amelyeket nehéz együtt találni: 3880°C olvadáspont, 15-19 GPa keménység, erős kémiai tehetetlenség és korrózióállóság, amely jól ellenáll az agresszív folyamatkörnyezeteknek.

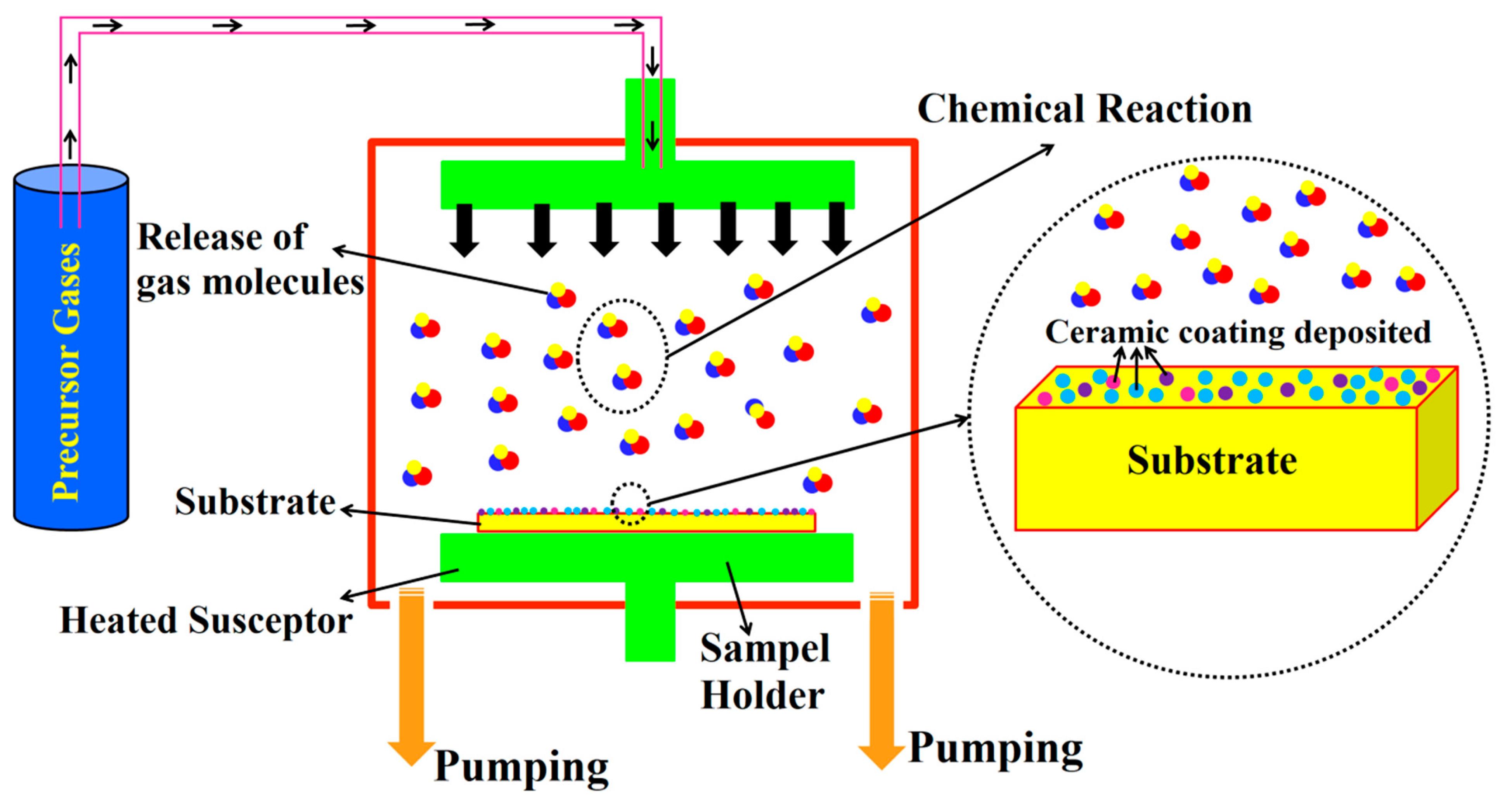

A TaC bevonatok előállításának különféle módjai közül továbbra is a CVD a legérettebb út. A tipikus recept, ahogy részletezzük, tantál-pentakloriddal (TaCl5) és propilénnel (C3H6) kezdődik, mint tantál és szén prekurzorok, amelyeket argon és hidrogén szállít egy fűtött kamrába. Amint az elpárolgott TaCl₅ eléri a grafit felületét, adszorbeálódik, és bomlási és rekombinációs reakciók sorozatán megy keresztül. Nem csak egy felületi réteg képződik, hanem egy sűrű, jól tapadó bevonat, amely lényegesen egyenletesebb és összetételében szabályozhatóbb, mint amit alternatív módszerekkel, például olvadt sóval vagy szol-gél feldolgozással lehet elérni.

2. A CVD TaC bevonat alapvető teljesítménybeli előnyei

2.1 Rendkívül magas hőstabilitás
A CVD TaC bevonat 3880°C-on megolvad, így szerkezetileg ép marad 2200°C felett is. Emiatt jól illeszkedik az olyan igényes félvezető eljárásokhoz, mint a SiC kristálynövekedés és a MOCVD – olyan helyeken, ahol a szokásos SiC bevonatok hajlamosak lebomlani, amikor a dolgok túl melegek lesznek.

2.2 Kiváló vegyi korrózióállóság
Ez a bevonat jól ellenáll a korrozív folyamatgázokkal, mint a hidrogén, az ammónia, a kloridok és a szilíciumgőz. A SiC bevonatokhoz képest csökkenti a grafit lebomlását és a részecskék szennyeződését magas hőmérsékletű félvezető környezetben. Az eredmény? Jobb folyamatstabilitás és nagyobb ostyahozam.

2.3 Jó mechanikai keménység és hősokkállóság
A CVD TaC bevonat kemény és erősen tapad a grafit felületekhez, így lassan kopik és szépen kezeli a hősokkokat. Ismételt gyors fűtési és hűtési ciklusokat is igénybe vehet anélkül, hogy megrepedne vagy leválna. Ez hosszabb alkatrész-élettartamot és gyorsabb felfutási sebességet jelent.

2.4 Ultra-nagy tisztaságú és szennyeződés-elnyomás
A TaC bevonat nagyon alacsony szennyeződésekkel rendelkezik, és szilárd diffúziós gátként működik – megakadályozza a szennyeződések kivándorlását a grafit szubsztrátból a növekedési környezetbe. Ez segít csökkenteni a kristályhibákat, távol tartja a szennyeződéseket, és javítja a SiC kristályok minőségét és ellenállását.

3. A CVD TaC bevonat tipikus alkalmazási forgatókönyvei

3.1 SiC egykristály növekedés (PVT módszer)
A SiC egykristályok PVT-növekedési folyamatában a TaC bevonatot alkalmazzák a kulcsfontosságú grafitkomponensekre, például tégelyekre, vezetőgyűrűkre és magkristálytartókra. Fan és munkatársai kutatása. azt jelzi, hogy a TaC bevonat nemcsak fizikai védelmet nyújt, hanem alacsony emissziós jellemzői révén szabályozza a hőmérsékleti gradienst a kristálynövekedési határfelületen, javítja a radiális hőmérséklet egyenletességét, fenntartja a SiC szublimációs sztöchiometriáját, elnyomja a szennyeződések migrációját és csökkenti az energiafogyasztást. Meng és munkatársai kutatása. a Journal of Crystal Growth megerősíti, hogy a TaC-bevonatú grafit relégyűrűvel és grafitpapírral ellátott tégelyszerkezettel termesztett kristálytuskók kiváló tulajdonságokkal rendelkeznek a kristály tökéletességében és a felület alakjában. A tényleges mérések azt mutatják, hogy a TaC-bevonatú tégelyekkel növesztett kristálytuskók átmérő-eltérése ≤2%, a kristályfelület síksága (RMS) pedig 40%-kal javult.

3.2 GaN/SiC epitaxiális növekedés

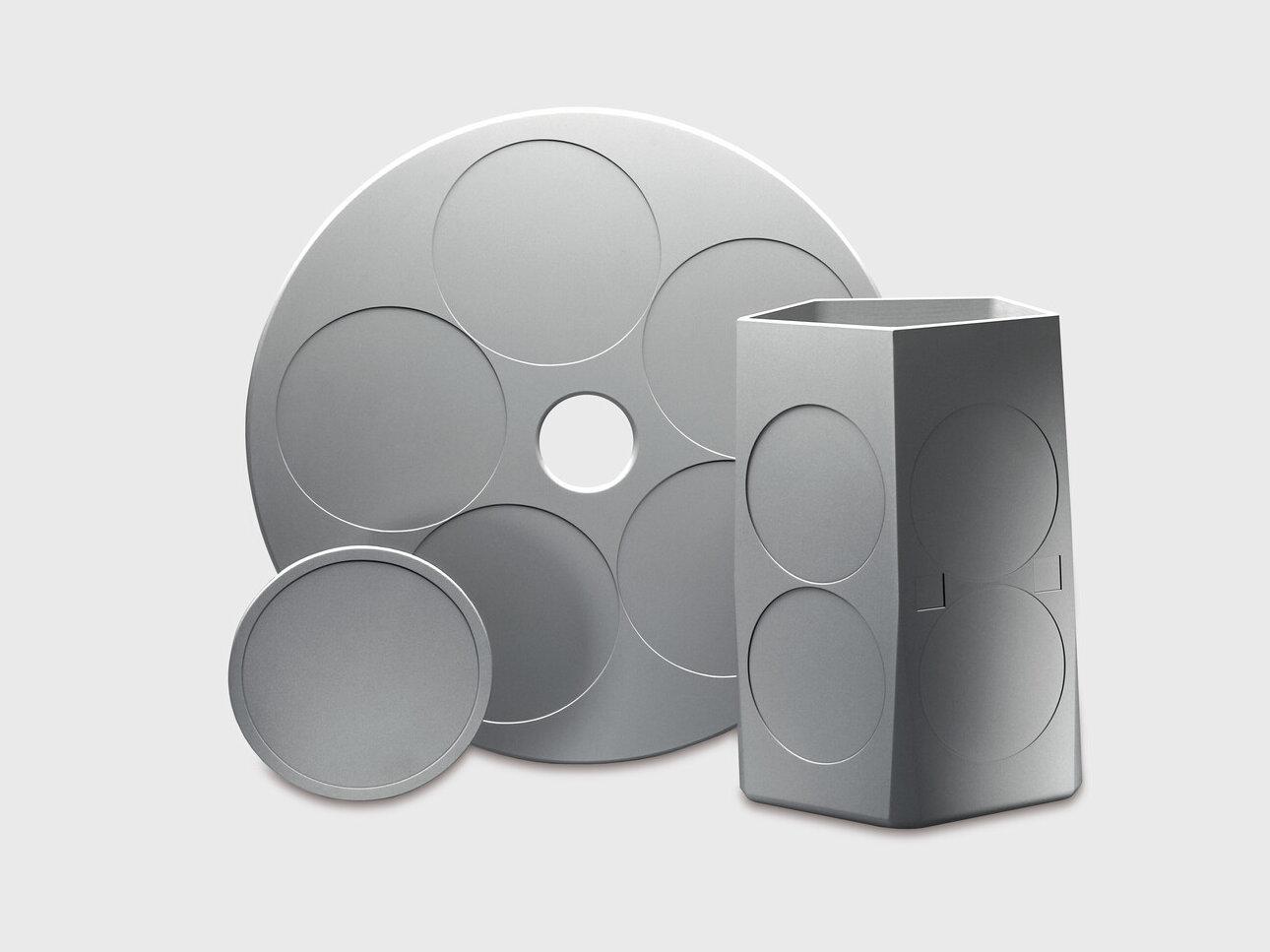

A GaN és SiC epitaxia CVD reakciókamráiban a TaC bevonatot széles körben alkalmazzák olyan alkatrészeken, mint az ostyahordozók, műholdlemezek, fúvókák és érzékelők. Ezeknek az alkatrészeknek hosszú ideig kell működniük magas hőmérsékleten és korrozív környezetben, és a TaC bevonat jelentősen meghosszabbíthatja élettartamukat és javíthatja a folyamathozamot. Az olyan MOCVD berendezésekben, mint az Aixtron G5, a TaC bevonat a folyamat stabilitásának biztosításában kulcsfontosságú anyagnak bizonyult.

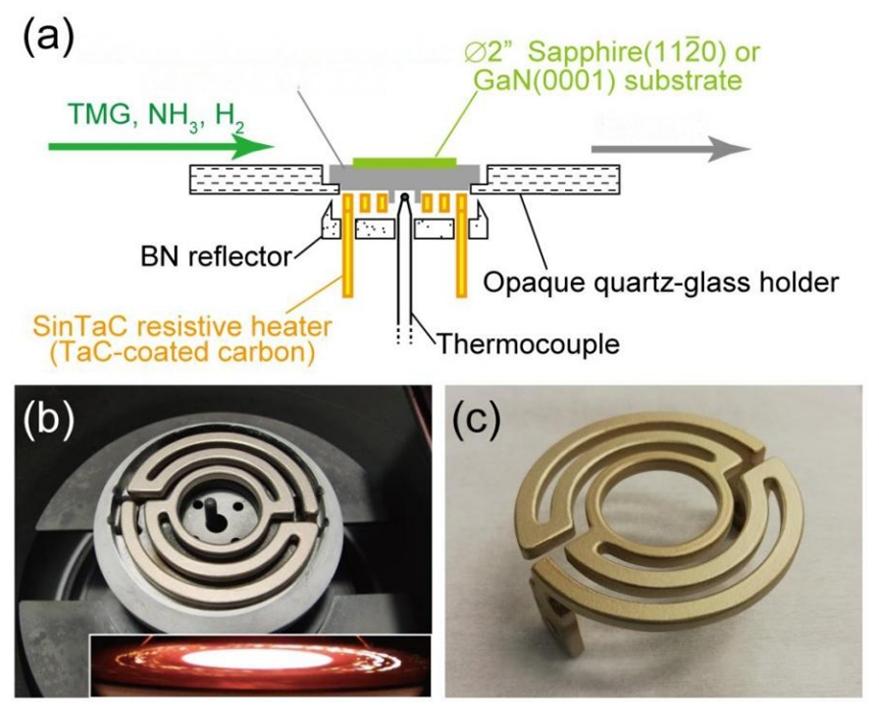

3.3 MOCVD rendszerfűtők
A TaC bevonatú grafit fűtőtesteket sikeresen alkalmazzák a MOCVD rendszerekben. A hagyományos pBN bevonatú fűtőtestekhez képest a TaC fűtőberendezések jobb fűtési hatékonyságot és egyenletességet biztosítanak, csökkentik az energiafogyasztást, és alacsonyabb felületi emissziós tényezőjük (0,3) miatt hozzájárulnak a hőmező integritásának javításához. Fan és munkatársai kutatása szerint a TaC bevonat alacsony emissziós képessége nemcsak a hőmérséklet egyenletességét javítja a kristálynövekedésnél, hanem javítja a GaN epitaxiális lerakódás minőségét is.

3.4 Magas hőmérsékletű ipari alkalmazások
A félvezető mezőn túl a TaC bevonat magas hőmérsékletű ipari alkatrészekhez is használható, mint például ellenállásfűtőelemek, befecskendező fúvókák, árnyékoló gyűrűk és keményforrasztó készülékek, teljes mértékben kihasználva a hőállóság és a korrózióállóság terén nyújtott átfogó előnyeit.

4. CVD TaC vs. SiC bevonat: Hogyan válasszunk?

A félvezetőiparban a CVD SiC és a CVD TaC a két legelterjedtebb védőbevonat a grafit alkatrészekhez. A választás az adott folyamat hőmérsékleti követelményeitől függ.

CVD SiC bevonat:Alacsony hőtágulási együttható, jó szerkezeti stabilitás és költségelőnyök 1800 °C alatti környezetben, széles körben használják közepes és magas hőmérsékletű forgatókönyvekben, mint például a LED epitaxiális tálcák és monokristályos szilícium epitaxiális tálcák.

CVD TaC bevonat:Magasabb hőstabilitás (olvadáspont 3880°C vs. ~2700°C SiC esetén), erősebb kémiai tehetetlenség, különösen alkalmas ultramagas hőmérsékletű és 2000°C feletti erősen korrozív környezetekhez, mint például a SiC egykristály növesztése és a GaN epitaxia.

Egyszerűen fogalmazva:Ha a folyamat hőmérséklete meghaladja az 1800 °C-ot, különösen akkor, ha korrozív gázok, például hidrogén és ammónia is érintett, a TaC bevonat a legjobb választás.

5. Piaci kilátások és iparági trendek

A SiC egykristály-növekedésének és epitaxiának gyors bővülése meredeken felfelé húzza a TaC bevonatok iránti keresletet. Két közelmúltbeli piaci tanulmány a jelentős növekedés küszöbén álló piacra mutat rá. A QYResearch Globális TaC bevonatpiaci kilátások, mélyreható elemzés és előrejelzés 2031-ig című kiadványában a 2024-es globális tantál-karbid bevonatpiacot körülbelül 45 millió USD-ra rögzíti, és előrejelzése szerint 2031-re eléri a 142 millió USD-t, ami 17,9%-os összetett éves növekedési ütem. A Global Info Research adatai ugyanebbe a tartományba esnek: a 2024-es piacot nagyjából 47 millió USD-ra becsülik, és 2031-re 143 millió USD-ra prognosztizálják, ami 17,5%-os CAGR-nek felel meg. Az előrejelzések közötti összhang bizonyosságot ad arról, hogy a TaC bevonat egy tartós növekedési fázisba lép.

Ami azt illeti, hogy ki látja el ezt a piacot, továbbra is meglehetősen koncentráltan a csúcson van. A Momentive Technologies, a Tokai Carbon és a Toyo Tanso együttesen a globális bevétel mintegy 76%-át adja [10]. Földrajzilag Észak-Amerika vezet a piac nagyjából 45%-ával, míg az ázsiai-csendes-óceáni térség közel van lemaradva 41%-kal. Ez a regionális egyensúly azonban kezd elmozdulni. A kínai gyártók komoly befektetéseket hajtanak végre, hogy felszámolják a különbséget, és a VeTek Semiconductor jó példa erre: a cég CVD TaC bevonati képessége immár a 750 mm átmérőjű alkatrészekre is kiterjed, így azon kevés hazai szereplő közé sorolható, amely képes ilyen méretű alkatrészek kezelésére.

A jövőre nézve a 8 hüvelykes SiC szubsztrátumokra való átállás magasabb lécet tesz a termikus tér egyenletessége és a bevonat megbízhatósága tekintetében a gyártóberendezésekben. Ez a tendencia önmagában valószínűleg megerősíti a TaC bevonat stratégiai anyagként betöltött szerepét az ostyagyártásban az elkövetkező években.

6. VeTek Semiconductor's TaC Coating Technology

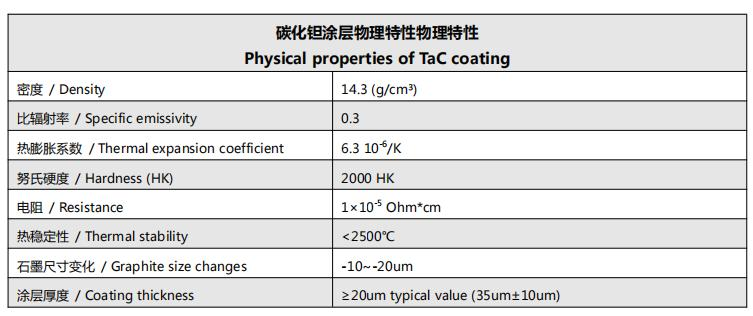

Adatforrás: VeTek Semiconductor Product Technical Specifications

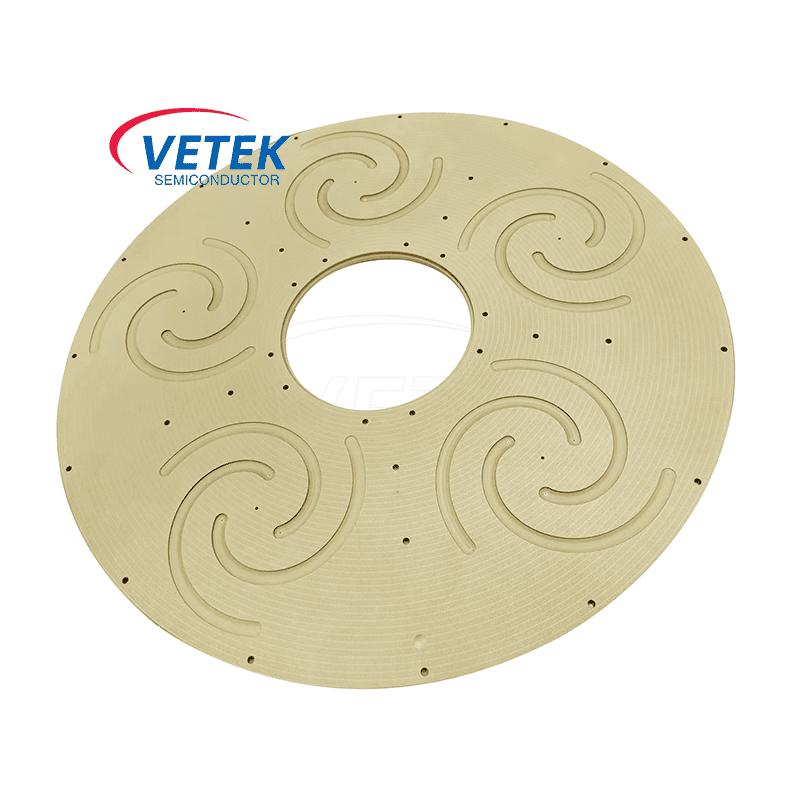

A VeTek CVD TaC bevonata jó hőmérséklet-stabilitást, rendkívül nagy tisztaságot, H₂/NH₃/SiH₄/Si korrózióállóságot, erős hősokkállóságot, grafitfelületekhez való jó tapadást és egyenletes bevonatfedést biztosít. Alkalmazható olyan alapvető alkatrészekre, mint az indukciós fűtési szuszceptorok, ellenállásfűtőelemek és hőárnyékoló alkatrészek. A vállalat fejlett megmunkálási képességekkel rendelkezik grafit, kerámia vagy tűzálló fém szubsztrát alkatrészek gyártásához, valamint egyablakos SiC vagy TaC kerámia bevonatok házon belüli feldolgozását, valamint bevonási szolgáltatásokat nyújt az ügyfelek által szállított alkatrészekhez.

7. Következtetés

Ahogy a harmadik generációs félvezetőipar egyre nagyobb méretek (8 hüvelykes), nagyobb teljesítménysűrűség és alacsonyabb költségek felé halad, a gyártási folyamatokban az anyagteljesítményre vonatkozó követelmények egyre szigorúbbak. Rendkívül magas olvadáspontjával, kiemelkedő kémiai tehetetlenségével és kiváló mechanikai tulajdonságaival a CVD TaC bevonat „arany standardjává” válik a 2000°C feletti magas hőmérsékletű félvezető eljárásokban. A SiC egykristálynövekedéstől a GaN epitaxiáig, a MOCVD fűtőberendezésektől az ostyahordozókig a TaC bevonat nélkülözhetetlen anyagi alapot biztosít a félvezetőgyártáshoz.

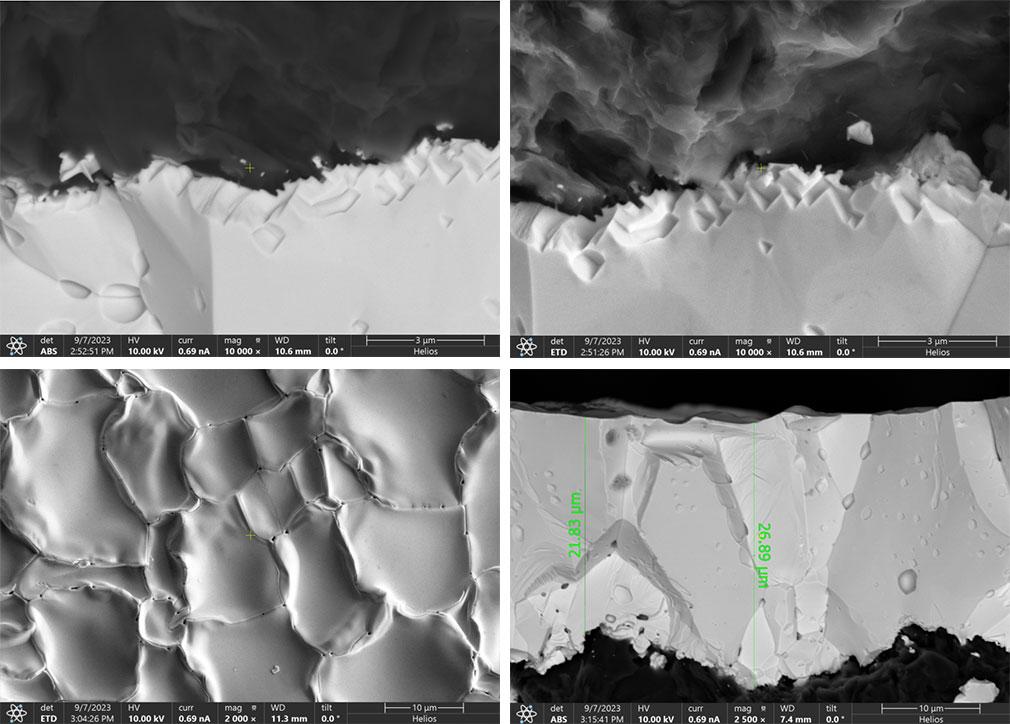

A VeTek Semiconductor elkötelezett amellett, hogy kiváló minőségű CVD TaC bevonat termékeket és testreszabott megoldásokat biztosítson a globális ügyfelek számára folyamatos K+F beruházások és technológiai iteráció révén. Ha részletes műszaki adatokra, SEM keresztmetszeti elemzésre vagy egyedi rajz értékelésre van szüksége, forduljon hozzánk bizalommal.

Hivatkozások

[1] Sun, J., Zhang, Q. és Li, X. (2021).A széntartalmú anyagok tantál-karbid bevonataival kapcsolatos kutatási eredmények. Haladás az anyagtudományban.(Elérhető a ScienceDirect-en)

[2] Kim, D. Y. et al. (2016).Tantál-karbid kémiai gőzleválasztása TaCl5-C3H6-Ar-H2 rendszerből. Journal of the Korean Ceramic Society, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Grafit alapú TaC bevonatok mikroszerkezetének és mechanikai tulajdonságainak alakulásának tanulmányozása különböző zord körülmények között. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I. et al. (2019).Kutatás a TaC bevonatnak a SiC PVT folyamatszabályozásra és a kristályminőségre gyakorolt ​​hatásáról. Közös kutatási adatok,Dong-Eui Egyetem, Dél-Korea.

[5] Meng, J. et al. (2022).A növekedés minőségének szabályozása a tégely szerkezetének optimalizálásával a nagyméretű SiC egykristályok növekedéséhez. Journal of Crystal Growth,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Globális TaC bevonatpiaci kilátások, mélyreható elemzés és előrejelzés 2031-ig.
