Miért válik a TaC bevonat a félvezető grafit komponensek preferált választásává?

Ahogy a félvezetőipar egyre nagyobb szeletátmérők, magasabb üzemi hőmérsékletek és egyre szűkebb szennyezési költségkeret felé törekszik, a grafit alkatrészekkel szemben támasztott igények jelentősen megnőttek. Az olvasztótégelyek, szuszceptorok, fűtőtestek, vezetőgyűrűk és magtartók már nem csak hőt kell viselniük, hanem meg kell tartaniuk alakjukat, meg kell akadályozniuk a szennyeződések felszabadulását, és túl kell élniük az agresszívan reaktív atmoszférában végzett hosszú futásokat.

E kihívások kezelésére a kémiai gőzleválasztásos (CVD) tantál-karbid (TaC) bevonatok rendkívül ígéretes megoldást jelentenek a grafit alkatrészek védelmére fejlett félvezető gyártósorokon. Ez a cikk azt vizsgálja, hogy miért keltenek növekvő érdeklődést a TaC bevonatok, és hogyan járulnak hozzá a folyamatok stabilabbá tételéhez, az alkatrészek hosszabb élettartamához és a jobb általános gyártási hatékonysághoz.

Miért van szükség a grafit alkatrészekhez védőrétegekre?

A grafit jó hővezető képességének, alacsony sűrűségének és könnyű megmunkálhatóságának köszönhetően régóta a magas hőmérsékletű félvezető hardverek kedvelt anyaga. A csupasz grafitnak azonban jól ismert gyengeségei vannak, ha ki van téve a folyamatkamrák zord körülményeinek:

• Felületromlás szélsőséges hőmérsékleten
• Hidrogén, ammónia és más reakcióképes gázok kémiai támadása
• Szénrészecskék leválása
• A szennyeződések vándorlása növekvő kristályokba vagy epitaxiális filmekbe
• Fokozatos méreteltolódás sok termikus ciklus után

Ezek a problémák különösen kritikussá válnak az olyan folyamatokban, mint:

• SiC tömegnövekedés PVT-n keresztül
• SiC epitaxia
• GaN MOCVD
• AlN kristálynövekedés
• Magas hőmérsékletű termikus térbeállítások

A készülék geometriájának zsugorodása és a teljesítménykövetelmények szigorítása esetén még a grafitrészek csekély szennyeződése vagy enyhe kopása is közvetlenül befolyásolhatja a lapka hozamát és a végső készülék megbízhatóságát.

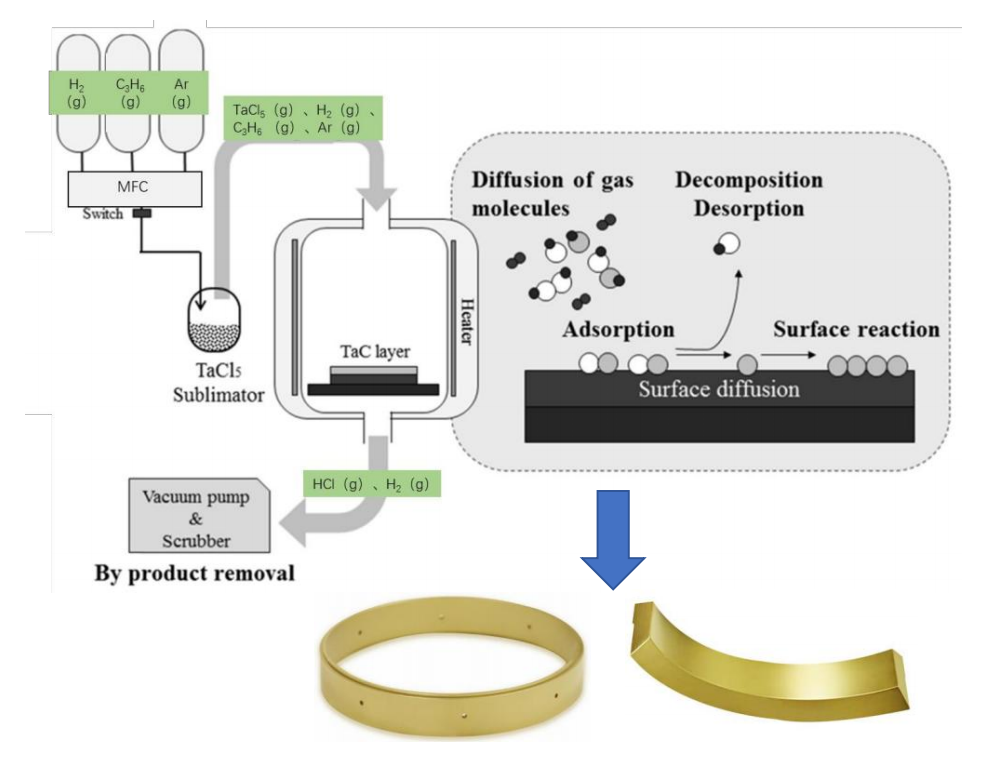

Mi is pontosan a TaC bevonat?

A tantál-karbid (TaC) egy ultra-tűzálló kerámia, amelynek olvadáspontja körülbelül 3880 °C – az egyik legmagasabb ismert. Figyelemre méltó hőstabilitást párosít a kiemelkedő kémiai tehetetlenséggel, így természetes jelöltté teszi az agresszív félvezető környezetet mutató grafitfelületek árnyékolására.

A grafit teljes helyettesítése helyett a TaC-t sűrű, vékony rétegként alkalmazzák CVD-n keresztül. Ez mindkét világból a legjobbat nyújtja:

• A grafit biztosítja a hővezető képességet, a kis tömeget és a mechanikai alátámasztást.
• A TaC réteg robusztus gátként működik a kémiai erózió és a szennyeződések kipárolgása ellen.

A nettó eredmény egy olyan alkatrész, amely olyan körülmények között is megállja a helyét, amelyek gyorsan lebontják a sima grafitot.

A CVD TaC bevonat fő előnyei

(1) Rendkívüli robusztusság magas hőmérsékleten

Sok félvezető folyamat 1500 °C és jóval 2500 °C feletti hőmérsékleten fut – olyan hőmérsékletek, amelyek a legtöbb anyagot a határértékre szorítják. A TaC megőrzi szerkezeti integritását ebben a tartományban, és hatékonyan szigeteli a mögöttes grafitot a hődegradációtól számos gyártási ciklus során.

(2) Kiváló vegyszerállóság

A TaC egyik kiemelkedő tulajdonsága, hogy képes ellenállni a korrozív gázfajtáknak, amelyek felfalják a többi bevonatot. A gyakorlatban lényegesen jobb ellenállást mutat, mint a hagyományos védőrétegek, ha:

• Hidrogén (H₂)
• Ammónia (NH₃)
• Szilícium gőz
• Reaktív fémgőzök

Ez a javult vegyi tartósság közvetlenül azt jelenti, hogy kevesebb alkatrészt kell cserélni, és kiszámíthatóbb a gyártási folyamat.

(3) Alacsonyabb szennyeződési kockázat

Ahogy a kristályminőségre és a hibasűrűségre vonatkozó célok egyre szigorúbbá válnak, a folyamatkörnyezet tisztán tartása kiemelten fontos. A jól felvitt TaC bevonat szinte át nem eresztő gátat képez, amely segít csökkenteni:

• Szénleadás a grafit testből
• Fémes szennyeződések diffúziója
• Részecske hámlás
• Felületi érdesítés idővel

A tisztább körülmények támogatják a jobb minőségű kristályokat és a jobb futási ciklusok ismételhetőségét.

(4) Meghosszabbított élettartam

A hőmezős alkatrészek cseréje költséges – nem csak az anyagok, hanem az állásidő és az újraminősítés terén is. Mivel a TaC bevonat olyan hatékonyan lassítja a felületi korróziót és kopást, sok bevont grafit alkatrész lényegesen tovább tart, mint bevonatlan társaik. Ez kevesebb megszakítást és alacsonyabb általános működési költségeket jelent.

(5) Erős tapadás az alapfelülethez

A modern CVD eljárások a TaC-t atomonként rakják le a grafit felületére, kiváló határfelületi kötést eredményezve. A mechanikus vagy rászórt bevonatokkal ellentétben a CVD a következőket nyújtja:

• Sűrű, pórusmentes mikrostruktúra
• Egyenletes vastagság még bonyolult formák esetén is
• Megbízható tapadás, amely ellenáll az ismételt hőciklusoknak
• Jól fedi a sarkokat és a mélyedéseket

Ez a robusztusság kritikus fontosságú olyan termelési környezetekben, ahol a következetesség nem alku tárgya.

A TaC bevonatú grafit alkatrészek tipikus felhasználási területei

A technológia fejlődésével a TaC-bevonatú alkatrészek egyre több félvezető alkalmazásba kerülnek. Gyakori példák a következők:

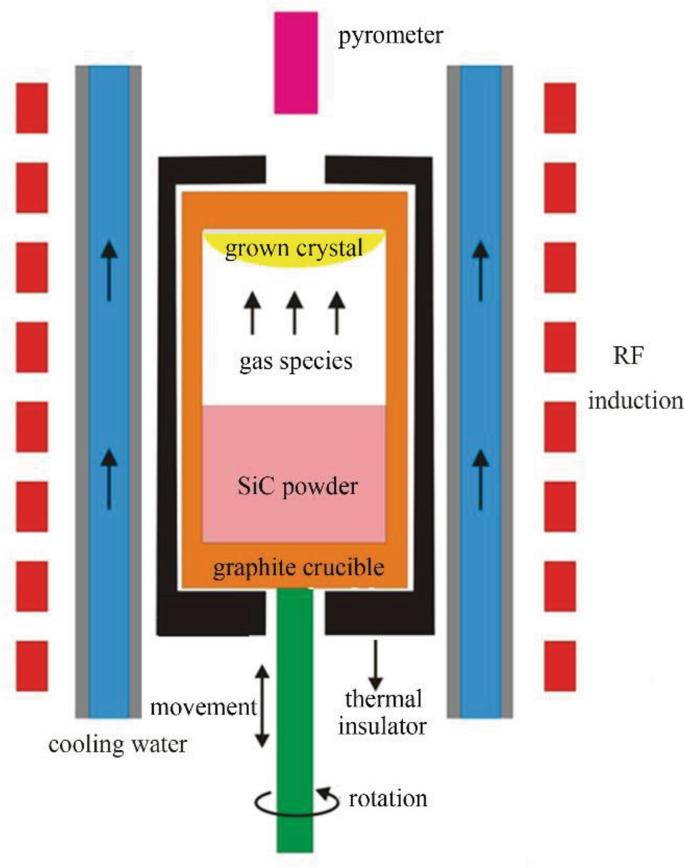

SiC kristálynövekedés (PVT)

A TaC-bevonatú tégelyeket, magtartókat, vezetőgyűrűket és tégelygyűrűket ma már széles körben használják a szennyeződések csökkentésére a növekedési kamrában, miközben meghosszabbítják a forrózónás hardver élettartamát.

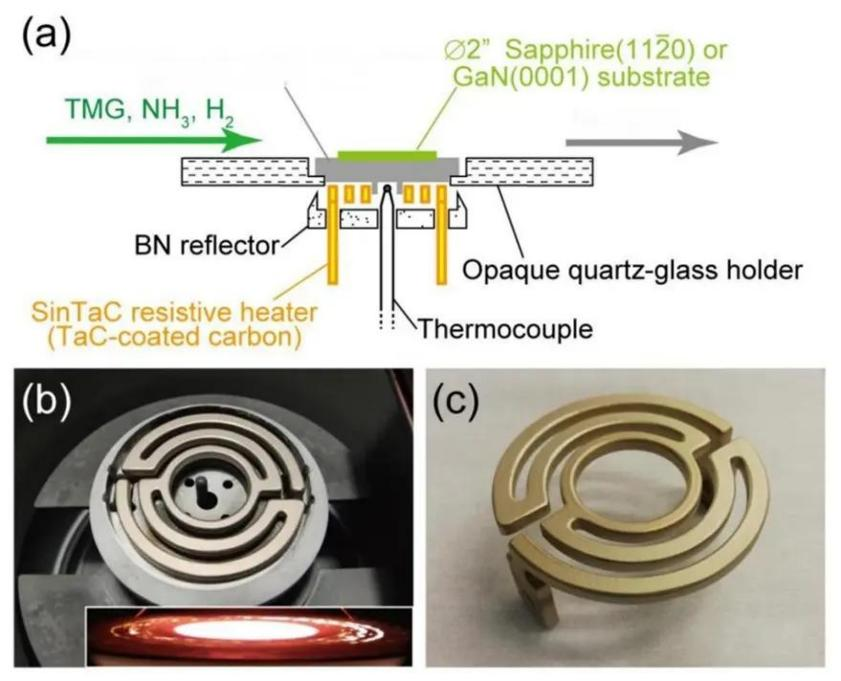

GaN MOCVD rendszerek

A TaC bevonattal ellátott grafitfűtők stabil hőteljesítményt biztosítanak, és ellenállnak az ammónia és hidrogén okozta korróziónak a GaN epitaxia során, segítve az egyenletes hőmérsékleti profilok fenntartását hosszú kampányok során.

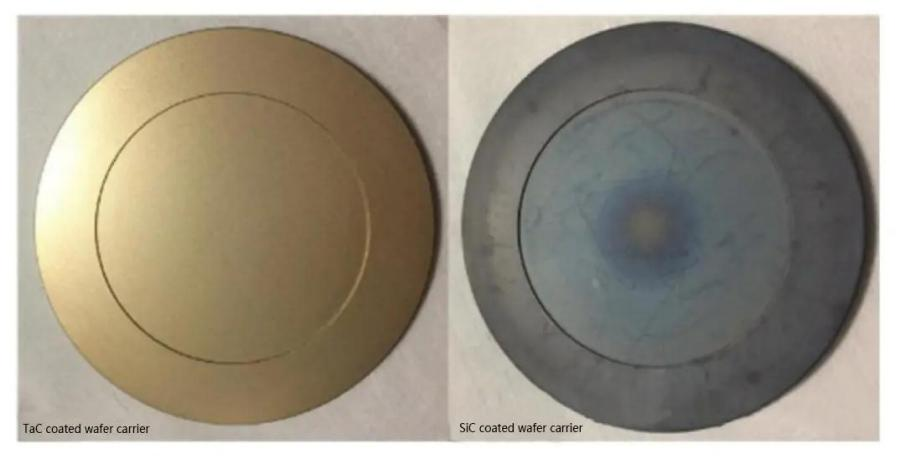

Epitaxiális szuszceptorok (ostyahordozók)

A szuszceptorok ismétlődő hősokkot és korrozív gázhatást észlelnek. A TaC bevonat sokkal nagyobb esélyt ad nekik, hogy túléljenek sok menetet a felület károsodása nélkül.

Egyéb magas hőmérsékletű félvezető berendezések

A további felhasználások közé tartozik az AlN kristálynövekedés, a szilícium epitaxia, az általános hőmezős komponensek és még néhány fejlett kerámiafeldolgozó eszköz is.

Miért számít a CVD-módszer?

Nem minden TaC bevonat egyforma. A különböző leválasztási technikák közül a CVD-t széles körben tekintik a félvezető minőségű munkák aranyszabványának, mivel a következőket nyújtja:

• Nagyon nagy sűrűségű és alacsony porozitású
• Kiváló tisztaság (kritikus a szennyeződésre érzékeny folyamatoknál)
• Pontos, ismételhető vastagságszabályozás
• Egységes lefedettség összetett alkatrészgeometriákon
• Tartósan tapad a grafit hordozóhoz

Azokban az alkalmazásokban, ahol a következetesség és a megbízhatóság minden, a CVD egyértelmű választás.

Előretekintve: A TaC bevonatú grafit szerepe

Az ipar felé haladva:

• 8 hüvelykes SiC lapkák
• Nagyobb teljesítményű GaN eszközök
• Fejlettebb összetett félvezetők
• Hosszabb gyártási kampányok
• Szigorúbb tisztasági követelmények

a grafit alkatrészek csak nagyobb igénybevételnek lesznek kitéve. A TaC bevonat túlmutat egy védőrétegen – egyre inkább a következő generációs gyártás kulcsfontosságú elemének tekintik. Azok a vállalatok, amelyek komolyan gondolják a hozam növelését, a szerszámok üzemidejének maximalizálását és az alkatrészek élettartamának meghosszabbítását, már a TaC-bevonatú grafitot hosszú távú folyamatoptimalizálásuk stratégiai részének tekintik.

Következtetés

A TaC bevonatok növekvő elterjedése egy egyszerű valóságot tükröz: a félvezetőiparnak olyan anyagokra van szüksége, amelyek képesek lépést tartani az egyre igényesebb feltételekkel. A grafit termikus előnyei és a tantál-karbid kémiai ellenálló képessége ötvözésével a CVD-TaC bevonatú alkatrészek praktikus utat kínálnak a szennyeződés csökkentéséhez, az alkatrészek hosszabb élettartamához és stabilabb gyártási folyamatokhoz. Ahogy a kristálynövekedés és az epitaxiás technológiák tovább fejlődnek, a TaC bevonatok még nagyobb szerepet fognak játszani a félvezetőgyártási lépések széles körében.

Gyakran Ismételt Kérdések

1. A TaC bevonat jobb, mint a sima grafit?

A legtöbb magas hőmérsékletű félvezető eljárásnál igen – a TaC bevonat lényegesen jobb védelmet nyújt a korrózió, a szennyeződés és a mechanikai kopás ellen, ami általában sokkal hosszabb élettartamot jelent.

2. Mely iparágak használnak TaC-bevonatú grafitot?

Elsősorban félvezetőgyártás, beleértve a SiC kristálynövekedést, a GaN MOCVD-t, a szilícium epitaxiát és a fejlett termikus térrendszereket.

3. Miért részesítik előnyben a CVD-t a TaC alkalmazásakor?

A CVD sűrű, nagy tisztaságú rétegeket állít elő, kiváló tapadási és vastagsági egyenletességgel – pontosan az, amit az igényes félvezető alkalmazások megkövetelnek.

4. Milyen típusú grafit alkatrészeket lehet bevonni TaC-vel?

A tipikus jelöltek közé tartoznak az olvasztótégelyek, szuszceptorok, magtartók, vezetőgyűrűk, melegítők, tálcák és más grafit alkatrészek, amelyek magas hőmérsékletnek és reaktív gázoknak vannak kitéve.
