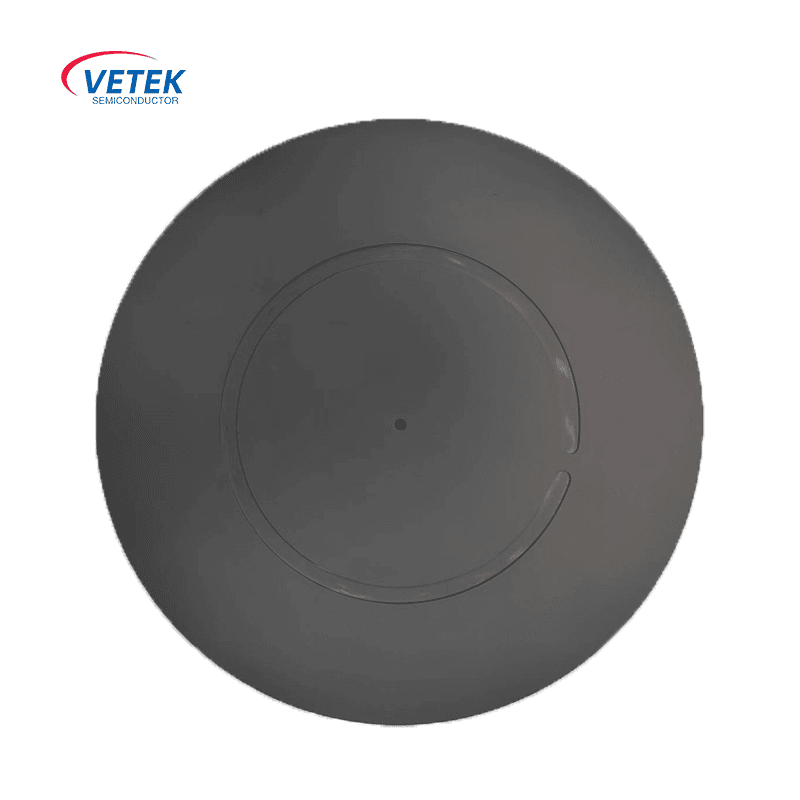

Egyetlen ostya EPI grafit Undertaker

Leírás:

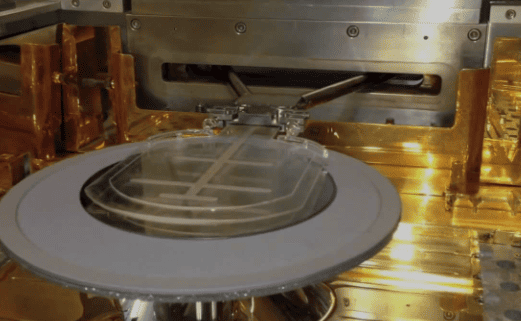

Az egyetlen ostya EPI grafit -susceptor tartalmaz egy grafit tálcát, grafitgyűrűt és más kiegészítőket, nagy tisztaságú grafit szubsztrát + gőzlerakódású szilícium -karbid bevonat kompozit szerkezetét, figyelembe véve a magas hőmérsékleti stabilitást, a kémiai tehetetlenséget és a termikus mező egységességét. Ez a nagy pontosságú epitaxiális lap alapvető csapágy alkotóeleme a tömegtermelésben.

Anyaginnováció: Graphite +SIC bevonat

Grafit

● Rendkívül magas hővezetőképesség (> 130 w/m · K), a hőmérséklet-szabályozási követelmények gyors reakciója a folyamat stabilitásának biztosítása érdekében.

● Alacsony hőtágulási együttható (CTE: 4,6 × 10⁻⁶/° C), csökkentse a magas hőmérséklet -deformációt, meghosszabbítja az élettartamot.

CVD SIC bevonat

● Korrózióállóság- Ellenállni a reakciógázok, például a H₂, HCl és SIH₄ támadásainak. Ez elkerüli az epitaxiális réteg szennyeződését az alapanyag illékonyításával.

● Felszíni sűrűsítés: A bevonat porozitása kevesebb, mint 0,1%, ami megakadályozza a grafit és az ostya közötti érintkezést, és megakadályozza a szén -szennyeződések diffúzióját.

● Magas hőmérsékleti tolerancia: Hosszú távú stabil munka az 1600 ° C feletti környezetben, alkalmazkodjon a SIC epitaxia magas hőmérsékleti igényéhez.

Hőkezelés és légáram optimalizálás kialakítása

Egységes termikus sugárzási felépítés

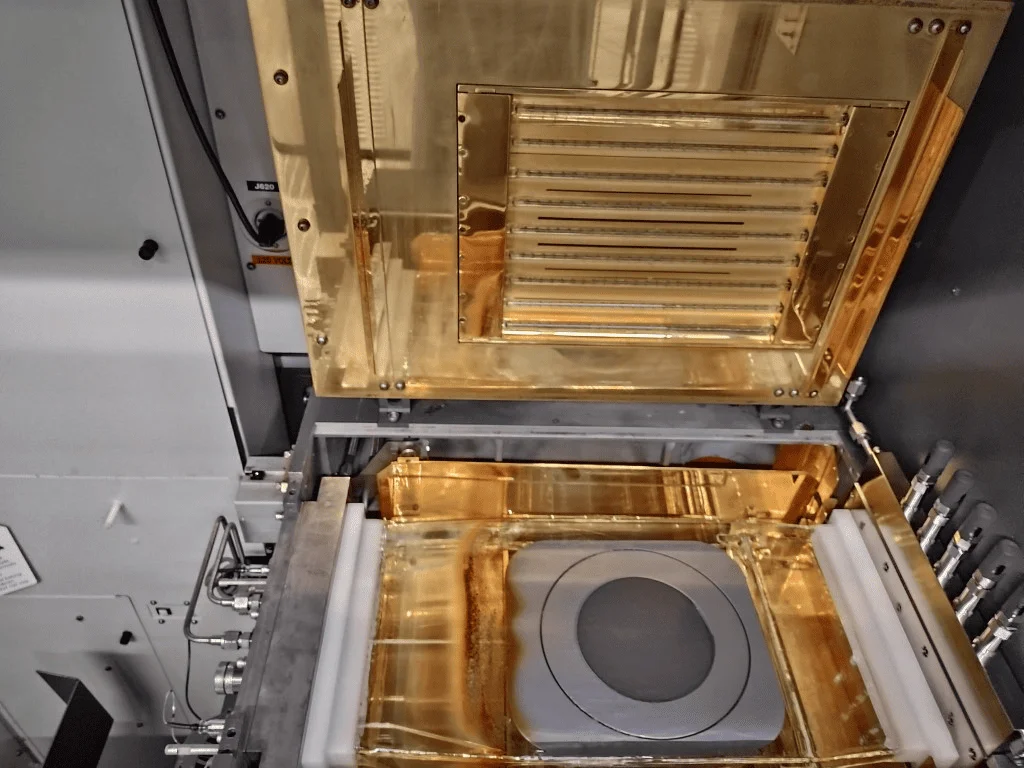

A Susceptor felületét több termikus reflexiós horonyval tervezték, és az ASM-eszköz hőkezelő-vezérlő rendszere ± 1,5 ° C-on (6 hüvelykes ostya, 8 hüvelykes ostya) hőmérsékleti egységességét éri el, biztosítva az epitaxiális réteg vastagságának következetességét és egységességét (ingadozás <3%).

Légi kormányzási technika

Az él elterjedési lyukait és a ferde tartóoszlopokat úgy tervezték, hogy optimalizálják a reakciógáz lamináris áramlási eloszlását az ostya felületén, csökkentsék az örvényáramok által okozott lerakódási sebesség különbségét és javítsák a dopping egységességét.
