Mi az a szilícium-karbid (SiC) bevonat? Tulajdonságok, CVD folyamat és alkalmazások

Részletes összefoglaló

A szilícium-karbid bevonat (SiC bevonat)egy sűrű SiC réteg, amelyet az alkatrész felületére, általában nagy tisztaságú grafitra raknak le, hogy vegyileg ellenálló és hőstabil folyamatfelületet hozzon létre. A félvezető berendezésekben a bevonatot általában azkémiai gőzleválasztás (CVD).

Teljesítménye a kombinált rendszerből származikgrafit szubsztrát, CVD SiC réteg, az alkatrész geometriája és a reaktor környezete.

1. Mi a szilícium-karbid bevonat?

A grafitot széles körben használják félvezető forró zónás alkatrészekhez, mivel megmunkálható és termikusan stabil. A csupasz grafit azonban reakcióba léphet a technológiai gázokkal, oxidálhat, szennyeződéseket szabadíthat fel, vagy részecskék keletkezhetnek a felület lebomlása során.

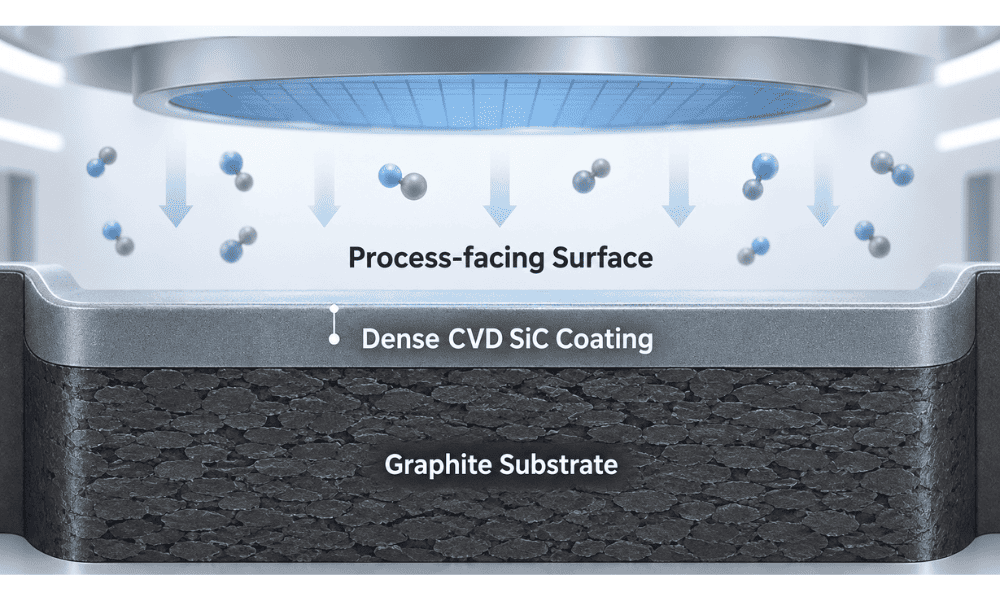

A CVD SiC megváltoztatja ezt a felületi állapotot. A szilícium-karbid sűrű polikristályos rétegként kerül fel a megmunkált grafittestre, ami gátat képez a grafit és a folyamat környezete között.

Feldolgozási gáz / ostya → Sűrű CVD SiC felület → SiC/grafit interfész → Nagy tisztaságú grafit test

A grafit biztosítja a szerkezeti testet, a termikus tömeget és a megmunkálhatóságot; A SiC biztosítja a folyamat felé néző felületet. A felületnek túl kell élnie a leválasztást, a hűtést és az ismételt reaktorciklusokat.

Az SGL Carbon a kereskedelmi SiC bevonatokat sűrű, kopás- és korrózióálló CVD-rétegekként írja le, amelyek izosztatikus grafiton vannak felhordva, és amelyek alkalmazása kiterjed a félvezető kristályok növekedésére, a szilícium/SiC epitaxiára ésMOCVD.

Ezért kell a félvezető minőségű SiC bevonatú alkatrészeket úgy értékelnimérnöki anyagrendszerek, nem pedig egyszerűen „bevonattal ellátott grafitként”.

CVD SiC bevonat kontra szilárd SiC

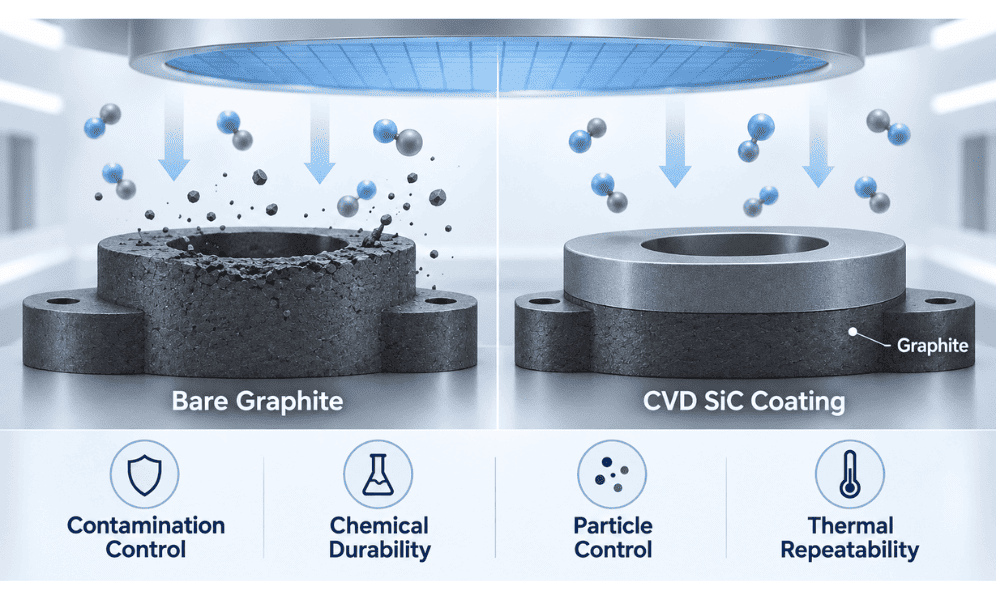

2. Miért van SiC-vel grafit bevonva a félvezető berendezésekben?

A cél az, hogy a grafit gyártási és termikus előnyeit egy olyan felülettel ötvözzük, amely jobban megfelel az igényes félvezető körülményeknek.

A grafit szuszceptor vagy ostyahordozó szűk tűréshatárig és összetett zsebekig megmunkálható. A CVD SiC ezután megvédi a folyamat gázoknak és tisztításnak kitett felületet. Ez a kombináció négy fő problémára ad választ.

Szennyezettség ellenőrzés.A sűrű, nagy tisztaságú felület segít elszigetelni az alatta lévő grafitot az ostya környezetétől.

Kémiai tartósság.Az epitaxia és a MOCVD agresszív prekurzorokat és tisztító kémiát használnak; A SiC javítja az ellenállást a szabaddá tett grafithoz képest.

Részecskeszabályozás.A repedések, a hámlás vagy a felületi leromlás részecskeforrássá válhatnak, így a bevonat integritása közvetlenül befolyásolja a folyamat tisztaságát.

Termikus ismételhetőség.A szuszceptorok és a hordozók a reaktor termikus mezőjének részét képezik. Geometriájuknak és felületi állapotuknak stabilnak kell maradniuk, hogy az ostya hőmérséklete ismételhető maradjon.

A Mersen a magas hőmérsékletet, a nagy vákuumot, az agresszív gáz-prekurzorokat, a szennyeződés-ellenőrzést és a tisztító savakkal szembeni ellenállást azonosítja az epitaxiában és a MOCVD-ben használt grafitberendezések fő működési követelményeiként. Azt is kiemeli, hogy a grafit/SiC CTE kompatibilitás fontos a bevonat integritása szempontjából.

Ez megmagyarázza, hogy miért nem lehet megkülönböztetni a bevonat minőségéta grafit minősége, méretpontossága vagy a reaktor körülményei. Egy kémiailag kiváló SiC réteg egy torz vagy rosszul megtervezett alkatrészen továbbra is gyenge folyamatteljesítményt eredményezhet.

3. Hogyan készül a CVD szilícium-karbid bevonat?

Egy tipikus gyártási lánc a következő:

Grafit kiválasztása → Precíziós megmunkálás → Tisztítás → Felület előkészítés → CVD SiC leválasztás → Ellenőrzés

A grafitot a tisztaság, a mikroszerkezet és a termikus viselkedés alapján választják ki, majd bevonatolás előtt megmunkálják, mert a laposság, a zsebmélység és az élgeometria befolyásolja a végső méreteket és a bevonat egyenletességét.

A CVD során a gáz-halmazállapotú prekurzorok belépnek a magas hőmérsékletű reaktorba. A reaktív fajok elérik a grafit felületét, ahol a SiC magokat képez és egy folytonos réteggé nő.

Az SGL Carbon nyilvánosan beszámol a tipikus SiC lerakódási hőmérsékletekről, amelyek kb1200-1300°Ckereskedelmi bevonási eljárásához. Egy bevonatrendszer esetében β-SiC-t vagy köbös 3C-SiC-t jelent.

A CVD-SiC bevonatú grafit szuszceptorokon végzett legújabb kutatások továbbá azt mutatják, hogy a bevonat szerkezete erősen függ a feldolgozási körülményektől.

Egy 2026Tudományos Jelentésekszármazó lerakódást vizsgálta1100-1350°C, valamint a nyomás és a H₂/MTS arány változásai. A kutatók jelentős változásokat figyeltek meg a bevonat morfológiájában, érdességében, sztöchiometriájában és keménységében, bizonyítva a kapcsolatot:

CVD paraméterek → SiC mikrostruktúra → Bevonat tulajdonságai → Alkatrész teljesítménye.

A fontos mérnöki tanulság azA „CVD SiC” nem egy rögzített anyag.

Olyan specifikáció, mint például:

„100 μm-es SiC bevonat”

csak a vastagságot írja le.

Nem határozza meg teljesen:

l tisztaság;

l porozitás;

l szemcseszerkezet;

l felületi érdesség;

l bevonat egyenletessége;

l interfész minősége;

l maradék stressz.

A félvezető berendezések esetében ezek a tényezők ugyanolyan fontosak lehetnek, mint a névleges vastagság.

Gyakori bevonathibák

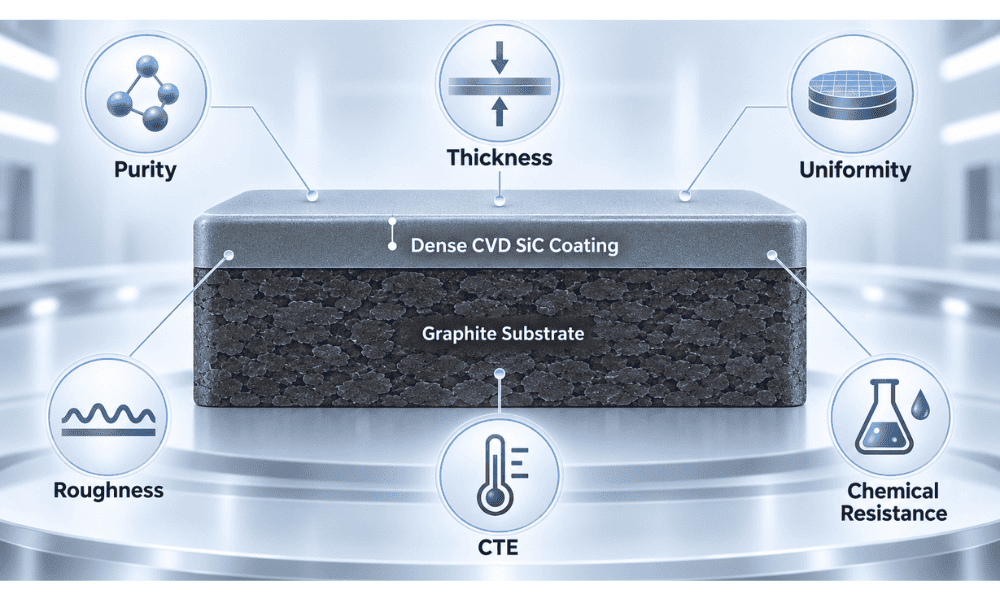

4. Mely SiC bevonat tulajdonságai a legfontosabbak?

A félvezetők esetében a leghasznosabb tulajdonságok a szennyeződés elleni küzdelemhez, a folyamatstabilitáshoz és az alkatrészek élettartamához kapcsolódnak.

Nyilvános kereskedelmi benchmarkként az SGL Carbon egy SiC bevonat térfogatsűrűsége megközelítőleg3,2 g/cm³, keménysége40 GPa, hőtágulása a4,3 × 10^-6 K^-1100-600°C és tipikus bevonatvastagság100 μm. Ezek az értékek inkább példák, semmint univerzális félvezető specifikációk.

Két paraméter érdemel különös figyelmet:bevonat vastagsága és CTE.

1. A vastagabb SiC bevonat nem automatikusan jobb.

A további vastagság nagyobb védőgátat biztosíthat, de megváltoztathatja az alkatrészek méreteit és növelheti a felhalmozódott maradékfeszültséget. Ez fontossá válik a szuszceptorok ésostyahordozókahol a zsebmélység, a laposság és az élgeometria folyamatkritikus.

2. A CTE illesztés ugyanilyen fontos.

A SiC magas hőmérsékleten lerakódik, majd a grafit szubsztrátummal együtt lehűl. Ha a SiC és a grafit eltérően tágul és húzódik össze, akkor a határfelület közelében mechanikai feszültség alakul ki.

Egy egyszerűsített hibaút a következő:

CTE Mismatch → Maradék feszültség → Mikrorepedés → Repedés terjedése → Elválás → Részecskék / Kitett grafit

Ez a mechanizmus megmagyarázza, hogy a bevonat meghibásodása miért nem mindig oldható meg egyszerűen a vastagság növelésével.

Egy 2026Ceramics Internationalegy tanulmány kifejezetten a grafiton 1260°C-on, 1280°C-on és 1320°C-on lerakódott SiC-t vizsgálta, és megállapította, hogy a lerakódási hőmérséklet befolyásolta a mikrostruktúrát és a határfelületi adhéziót.

Ezért a bevonat minőségét a következők kombinációja alapján kell megítélni:

Tisztaság + mikrostruktúra + egységesség + interfész integritás + geometria

nem pedig önmagában a vastagság.

5. Hol használják a SiC-bevonatú grafitot, és hogyan kell kiválasztani?

A legerősebb alkalmazások azok az alkatrészek, amelyek magas hőmérsékletnek, reaktív kémiának és szigorú ostyaszintű követelményeknek néznek ki.

1. Szilícium epitaxia

A SiC bevonatú grafit szuszceptorok támogatják az ostyákat, miközben részt vesznek a hőátadásban. A laposság, a zseb geometriája, a bevonat egyenletessége és a felület állapota befolyásolhatja az ostya hőmérsékletét és az epitaxiális egyenletességét.

A bevonat ezért egy szélesebb hőrendszer része:

Fűtő/energiaforrás → Szuszceptor → Lapka termikus határa → Ostya hőmérséklete → Epitaxiális növekedés

2. Szilícium-karbid epitaxia

A SiC epitaxy különösen nagy követelményeket támaszt a hőteres anyagokkal szemben. A szuszceptoroknak, a gyűrűknek és a kapcsolódó alkatrészeknek meg kell őrizniük a kémiai stabilitást, az alacsony szennyeződést és a méretkonzisztenciát az ismételt magas hőmérsékletű műveletek során.

3. GaN és LED MOCVD

A MOCVD lapkahordozók és a műholdas platformok prekurzorokban gazdag környezetben működnek, ahol a hordozó hőmérséklet-eloszlása ​​befolyásolja a növekedési feltételeket a szeletben.

A hordozó geometriájában vagy a felület állapotában bekövetkezett változások hozzájárulhatnak a következők eltéréséhez:

l ostya hőmérséklete;

l növekedési ütem;

l film vastagsága;

l összetétel;

l ostya-ostya egyformaság.

A Mersen a nagy tisztaságú SiC bevonatú grafitot, az egyenletes termikus viselkedést, az agresszív gázokkal szembeni ellenállást és az in situ vegyszeres tisztítással szembeni tartósságot az epitaxiás alkalmazások fontos követelményeként azonosítja.

4. Egyéb magas hőmérsékletű eljárások

Kiválasztott RTP/RTA, CVD, ALD és más termikus térelemek is használhatnak SiC-bevonatú grafitot, ha a hőmérséklet, a kémia, a szennyeződési kockázat és a geometria ezt indokolja.

A kijelölést areaktor és folyamat, nem egy általános bevonat-specifikáció.

Határozza meg:

l folyamat- és reaktormodell;

l ostya mérete;

l üzemi hőmérséklet;

l folyamat- és tisztítógázok;

l alkatrészrajz;

l grafitszükséglet;

l kritikus méretek és síkság;

l bevonat vastagsága;

l felületi érdesség;

l ellenőrzési követelmények.

A leghasznosabb RFQ egy központi kérdést tesz fel:

Mit kell tennie ennek a komponensnek a reaktorban?

A SiC bevonat ezután a tényleges objektív köré tervezhető, nem pedig egy izolált anyagparaméterhez.

Az epitaxia és a MOCVD esetében nem egyszerűen a leghosszabb ideig tartó bevonat a cél. Ez egy olyan komponens, amely képes támogatni:

Stabil ostya hőmérséklet + alacsony szennyezettség + alacsony részecskeképződés + megismételhető növekedés + előre látható élettartam

6. GYIK

1. Mi a fő célja a grafit szilícium-karbid bevonatának?

Nagy tisztaságú, vegyileg ellenálló folyamatfelületet hoz létre, miközben megőrzi a grafittest megmunkálhatóságát és termikus előnyeit.

2. Miért használnak CVD-t SiC bevonathoz?

A CVD lehetővé teszi, hogy a SiC közvetlenül bonyolult grafitfelületeken növekedjen, és szabályozza a bevonat szerkezetét, vastagságát és egyenletességét, ha a leválasztási folyamat megfelelően meg van tervezve.

3. Mindig jobb a vastagabb SiC bevonat?

Nem. A vastagságot egyensúlyban kell tartani a maradék feszültséggel, a mérettűréssel, az alkatrész geometriájával és az üzemi feltételekkel.

4. Mi okozza a SiC bevonat megrepedését vagy leválását?

A gyakori tényezők közé tartozik a grafit/SiC CTE eltérés, a maradék feszültség, az interfész hibái, a nem megfelelő lerakódási körülmények és az ismételt hőciklus.

5. Milyen információk szükségesek a SiC bevonatú grafit RFQ-hoz?

Adja meg a rajzot, a reaktor modelljét, az eljárást, az ostya méretét, az üzemi hőmérsékletet, a folyamat- és tisztítógázokat, a grafitigényt, a bevonat specifikációit, a kritikus tűréseket, az ellenőrzési kritériumokat és a mennyiséget.

Egyedi CVD SiC bevonatú grafitkomponensre van szüksége?

A VeTek Semiconductor SiC-bevonatú grafit alkatrészeket kínál a félvezető epitaxiához és a kapcsolódó magas hőmérsékletű feldolgozási alkalmazásokhoz.

Ossza meg reaktormodelljét, alkatrészrajzait, grafitkövetelményeit, bevonatspecifikációit, működési feltételeit és ellenőrzési kritériumait, hogy megvitassák a megfelelő megoldást.

Kérjen műszaki konzultációt| Küldje be rajzát

Fedezze fel szilícium-karbid bevonat termékkínálatunkat.

Hivatkozások

1. SGL Carbon. SIGRAFINE® SiC bevonatok.Műszaki adatok és alkalmazási információk CVD SiC bevonatokhoz izosztatikus grafiton.

2. Mersen. Félvezető-feldolgozó berendezés – Ultra-tiszta grafit, szilícium-karbiddal bevonva.Műszaki információk epitaxia és MOCVD alkalmazásokhoz.

3. Huo, Y., Qin, S., Chen, Y. és mtsai. "A folyamat-struktúra-tulajdonság összefüggés vizsgálata CVD-SiC bevonatokban grafit szubsztrátumokon."Tudományos Jelentések, Vol. 16. cikk, 4150. cikk, 2026.

4. Ma, Q. és mtsai. "CVD-SiC bevonatok felületi tapadása grafitfelületeken: A hőmérséklet szerepe a mikroszerkezetben és a mechanikai tulajdonságokban."Ceramics International, Vol. 52, 3. szám, 2026, 3711–3718.
