PZT piezoelektromos ostyák: Nagy teljesítményű megoldások a következő generációs MEMS-ekhez

A gyors MEMS (Micro-Electromechanical Systems) evolúció korszakában a megfelelő piezoelektromos anyag kiválasztása az eszköz teljesítményét érintő döntés. A PZT (ólomcirkonát-titanát) vékonyrétegű ostyák elsőbbséget élveznek az olyan alternatívákkal szemben, mint az AlN (alumínium-nitrid), kiváló elektromechanikus csatolást kínálva a legmodernebb érzékelők és működtetők számára.

A Vetek Semiconductor iparágvezető PZT-on-Si/SOI lapkákat kínál. A fejlett vékonyréteg-lerakódást kihasználva kivételes fóliaegyenletességet és kristályos minőséget biztosítunk, amelyet kifejezetten úgy terveztünk, hogy leküzdje az olyan általános iparági akadályokat, mint a filmfáradás és a teljesítményromlás.

Core Architecture: A Pt és a PZT szinergiája

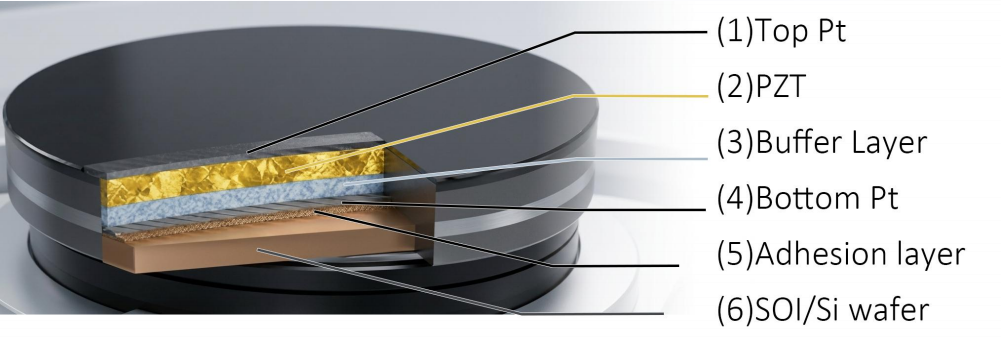

A többrétegű köteg integritása alapvető fontosságú a ferroelektromos teljesítmény szempontjából. Az ostyáink precíziósan megtervezett fémelektródák és kerámia vékonyrétegek kötegét használják fel:

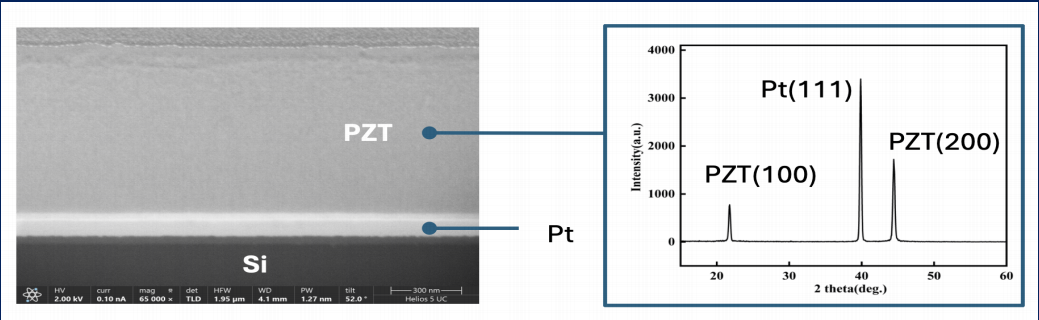

• A PZT piezoelektromos mag:Eljárásunk a kristály orientáció szigorú szabályozására összpontosít. Muralt (2000) szerint a (100) vagy (001) preferált orientációjú PZT lényegesen magasabb longitudinális piezoelektromos állandót eredményez. A Vetek optimalizált lerakódása erős (100) orientációt biztosít, ami még mikron szintű vastagságnál is hatalmas energiakibocsátást tesz lehetővé.
• A kritikus Pt elektród réteg:A platina (Pt) elektromos vezetékként és növekedési sablonként is szolgál a PZT számára. Az oxigéndús környezetben való magas vezetőképességéről és hőstabilitásáról híres Pt a fenékelektródák iparági aranyszabványa (Takahashi et al., 1994). Fenntartjuk az ultraalacsony felületi érdességet (Ra <= 1,0 nm), hogy ideális interfészt biztosítsunk a PZT nukleációhoz.
• Integrált pufferrétegek:A PZT és a szilícium szubsztrát közötti elemi diffúzió elnyomására egy precíziós pufferréteg rendszert építünk be. Ezek a rétegek fizikai gátként és feszültség-pufferként működnek, megakadályozva a filmréteg leválását, és biztosítva a teljes szelet mechanikai megbízhatóságát a komplex MEMS maratás során.

Célalkalmazások: Hol használják a PZT-t?

A nagy teljesítményű PZT lapkák elengedhetetlenek olyan alkalmazásokhoz, amelyek precíz mechanikus-elektromos érzékelést vagy elektromos-mechanikus működtetést igényelnek:

• Szórakoztató elektronika (PMUT):A megcélzott ügyfelek közé tartoznak az okostelefon-modulok gyártói és a biometrikus biztonsági cégek. Használati eset: A PZT filmek nagyfrekvenciás ultrahanghullámokat generálnak a kijelző alatti ujjlenyomatok érzékeléséhez. A régi megoldásokhoz képest a PZT-alapú PMUT-ok mélyebb behatolást és nagyobb felbontást kínálnak (Akbari et al., 2016), lehetővé téve a biztonságos 3D biometrikus hitelesítést.
• Telekommunikáció (RF MEMS):A célkliensek közé tartoznak az RF front-end chip tervezők és az 5G/6G infrastruktúra szolgáltatók. Használati eset: A PZT magas elektromechanikus csatolási együtthatójának felhasználása hangolható szűrők létrehozásához. Ez minimálisra csökkenti a jelveszteséget és bővíti a sávszélességet, ami kritikus az 5G-hálózatok spektrumtorlódásainak kezeléséhez.
• Ipari nyomtatás:A megcélzott ügyfelek közé tartoznak az ipari tintasugaras nyomtató-gyártók és a rugalmas kijelzőket (OLED) gyártók. Használati eset: A PZT lapkákat mikro-megmunkálással ultragyors működtetőkké alakítják. A tintakamra azonnali deformálásával pikoliteres precíziós folyadékadagolást érnek el, ami az OLED-gyártás és a nagyfelbontású 3D nyomtatás sarokköve.
• Egészségügy:A megcélzott ügyfelek közé tartoznak az orvosi eszközök kutatás-fejlesztése és a kézi ultrahangos startupok. Használati eset: Intravascularis ultrahang (IVUS) szondák vezetése belső képalkotáshoz. A nagy hatékonyságú, csendes orvosi porlasztók szíveként is szolgál a célzott gyógyszeradagolás érdekében.
• Autóipar:A célkliensek közé tartoznak az autonóm vezetési megoldások szolgáltatói és az intelligens pilótafülke HMI-fejlesztők. Használati eset: Az autóipari ultrahangos érzékelők érzékelési tartományának kiterjesztése. Ezenkívül érintési visszajelzést biztosít az érintőképernyőkön, szimulálva a fizikai gombok tapintható érzetét.

Miért válassza a Vetek Semiconductort?

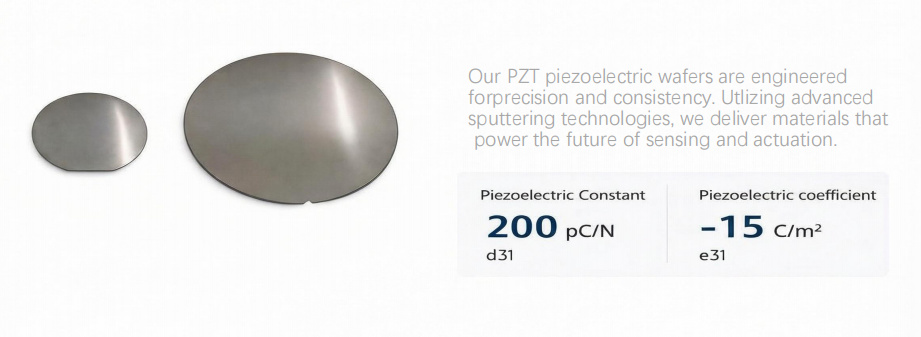

• Kiváló paraméterek:A d31 piezoelektromos állandó jellemzően eléri a 200 pC/N értéket, az e31 együttható -15 C/m2-nél stabil.
• Sokoldalú szubsztrátumok:Elérhető 6 hüvelykes és 8 hüvelykes formátumban, beleértve a nagy ellenállású SOI hordozókat (> 5000 ohm/cm).
• Egyedi testreszabás:Támogatjuk az ügyfelek által biztosított ostyákat (öntödei szolgáltatás), és testre szabhatjuk a PZT és Pt rétegek vastagsági arányát az Ön egyedi rezonanciafrekvencia-követelményeinek megfelelően.

Szerző:Sera Lee

Akadémiai referenciák:

[1] Muralt, P. (2000). "PZT vékony filmek mikroszenzorokhoz és aktuátorokhoz: problémák és fejlődés."Journal of Micromechanics and Microengineering.

[2] Trolier-McKinstry, S. et al. (2018). "Piezoelektromos vékony filmek MEMS-hez."Anyagkutatás éves áttekintése.

[3] Akbari, M. et al. (2016). "Piezoelektromos mikromegmunkált ultrahangos átalakítók (pMUT) az orvosi képalkotáshoz."A piezoelektromos MEMS rezonátorokban.
