Miért vonják be a grafitot szilícium-karbiddal a félvezető epitaxiához?

A félvezető epitaxiában a grafitot ritkán választják ki egyszerűen azért, mert ellenáll a magas hőmérsékletnek. Valódi értéke a megmunkálhatóság, a hőreakció, az elektromos viselkedés és a komplex reaktorkomponensek, például hordószuszceptorok, palacsinta-szuceptorok, egylapos-tartók és MOCVD-hordozók kialakításának a kombinációjában rejlik. Azonban ugyanaz a grafit felület, amely ezeket az előnyöket biztosítja, nem mindig alkalmas az epitaxiás környezetnek való közvetlen és ismételt expozícióra. Ez az oka annak, hogy sok kritikus grafit alkatrészt sűrű védőréteggel védenekkémiai gőzzel leválasztott szilícium-karbid bevonat, létrehozva azt, amit általában úgy írnak leSiC bevonatú grafit.

A mérnöki koncepció egyszerű, de fontos: a grafit test biztosítja a szerkezeti és termikus platformot, míg a CVD SiC réteg a folyamat felé néző felületté válik. A kapott alkatrészt ezért egy integrált anyagrendszernek kell tekinteni, nem pedig opcionális védőréteggel ellátott grafitnak.

Miért fontos a grafit az epitaxiás reaktorokban?

Az epitaxiás szuszceptor sokkal több munkát végez, mint egyszerűen egy ostyát tartani. Meghatározza az ostya mechanikai helyzetét, részt vesz a hőátadásban, és a reaktor kialakításától függően kölcsönhatásba lép a forgással, az indukciós fűtéssel és a gázáramlással. A zsebmélységben, a síkságban, a felületi profilban vagy a termikus viselkedésben bekövetkezett kis változások megváltoztathatják a helyi lapkakörnyezetet, és végső soron befolyásolhatják az epitaxiális egyenletességet.

Ez a követelmény magyarázza a finomszemcsés és izosztatikus grafit további használatát. A grafitot precíziós megmunkálással olyan geometriákká lehet megmunkálni, amelyek előállítása sok sűrű kerámiaanyagból lényegesen nehezebb vagy költségesebb lenne. Ezenkívül olyan hő- és elektromos jellemzőket biztosít, amelyek kompatibilisek számos melegfalú és indukciós fűtésű reaktor koncepcióval.

Kereskedelmi szilíciumhoz ésSiC epitaxia, Az SGL Carbon a bevont szuszceptorok alapanyagaként a nagy szilárdságú izosztatikus grafitot azonosítja, és megjegyzi, hogy a szuszceptor anyagának minősége közvetlen hatással van az epitaxiális réteg minőségére. A szűk mérettűrések, a homogén bevonat és a tisztaság ezért összefüggő követelménynek minősül, nem pedig független specifikációnak.

A nehézséget az okozza, hogy a hőtest felépítésére alkalmas anyag nem feltétlenül az optimális felület a technológiai légkörrel való érintkezéshez. Ez a megkülönböztetés a szilícium-karbid alkalmazásának alapvető oka.

Miért nem ideális a csupasz grafit a folyamat felé?

A csupasz grafit komponensmagas hőmérsékletet, reaktív prekurzor gázokat és ismételt fűtést és hűtést tartalmazó környezetben működik. Ilyen körülmények között a felület fokozatosan a reaktor kémiájának részévé válhat.

A szilícium-karbid epitaxiában ez a probléma különösen egyértelmű. A klorid alapú SiC CVD-vel kapcsolatos publikált munka SiC-vel bevont grafit szuszceptorokat ír le, amelyek kifejezetten megakadályozzák a szennyeződések és további szénhidrogének felszabadulását a forró grafitból a növekedés során. Ugyanez a munka beszámol arról, hogy a SiC bevonat lebomlása a forró pontokon befolyásolhatja a futásról-futásra reprodukálhatóságot, ami azt mutatja, hogy a szuszceptor felületének állapota magának a folyamatnak a részévé válhat.

A kockázat tehát szélesebb, mint az egyszerű oxidáció. A közvetlen expozíció vegyi támadást, progresszív felületi érdesedést, részecskék felszabadulását, nyomokban szennyeződéseket vagy nem kívánt reakciókat okozhat a grafit és a technológiai gáz között. A tisztítási ciklusok egy másik stresszmechanizmust is bevezethetnek, mivel ugyanazon komponensnek ismételten túl kell élnie mind a lerakódási, mind a kamratisztítási kémiát.

A félvezetőgyártásnál ez nemkívánatos visszacsatolási hurkot hoz létre. A felület degradációja megváltoztatja a szuszceptor állapotát; a változó szuszceptor módosíthatja az ostya körüli helyi kémiai és termikus határt; és a változó határ csökkentheti a folyamat ismételhetőségét.

A grafit bevonásának célja tehát nem csupán az alkatrész „korrózióállóbbá tétele”. Ez megtartani aa folyamat felé eső határ idővel stabilabb.

A CVD SiC mint funkcionális interfész a grafit és a folyamat között

A CVD SiC bevonat sűrű szilícium-karbid felületet hoz létre a megmunkált grafit testen. A kereskedelemben kapható SiC bevonatokat általában kémiai gőzleválasztással hordják fel körülbelül 1200 °C feletti hőmérsékleten. Az SGL Carbon 1200–1300°C közötti tipikus lerakódási hőmérsékletről számol be, és kifejezetten hangsúlyozza, hogy a grafit szubsztrát hőtágulási viselkedését a bevonathoz kell igazítani a hőfeszültség minimalizálása érdekében.

A SiC réteg a lerakódás után funkcionális interfészként működik a grafit és a reaktor atmoszférája között. Vegyszerállósága csökkenti a mögöttes szénnel szembeni közvetlen támadást. Sűrűsége korlátozza a grafit közvetlen kitettségét a folyamat környezetének. Nagy tisztasága szabályozottabb felületet biztosít az ostyához közel, mechanikai integritása pedig segít csökkenteni az erózióval kapcsolatos részecskeképződést.

Ezek az előnyök a bevonat sértetlenségétől függenek. A nem egyenletes vastagságú bevonat, helyi tűlyukak, maradék feszültség vagy gyenge adhézió végül megrepedhet vagy leválhat. Amikor ez megtörténik, a grafit ismét szabaddá válik, és a védő funkció helyileg elveszik.

Emiatt a bevonat vastagsága önmagában nem számít jelentőségteljes minőségi mérőszámnak. A hasznosabb mérnöki paraméterek kombinációjatisztaság, sűrűség, felületi érdesség, vastagság egyenletessége, mikrostruktúra, hordozó kompatibilitás és interfész integritás.

A Mersen ugyanezt az anyag-rendszer megközelítést követi a félvezető berendezésekre vonatkozó útmutatásaiban. Leírja a szilícium-karbiddal bevont ultratiszta grafitot epitaxiához és MOCVD-hez, és kifejezetten kiemeli a grafit és a szilícium-karbid közötti CTE-kompatibilitást, mint a bevonat hosszú távú integritásának feltételét.

Gyakorlatilag nem az az ideális alkatrész, amelyiknek a SiC rétege a legvastagabb. Ez az, amelyben a grafitminőség, a bevonat architektúrája, a megmunkálási tűrések és a működési feltételek kellően jól illeszkednek ahhoz, hogy az ismételt folyamatciklusokon keresztül stabilak maradjanak.

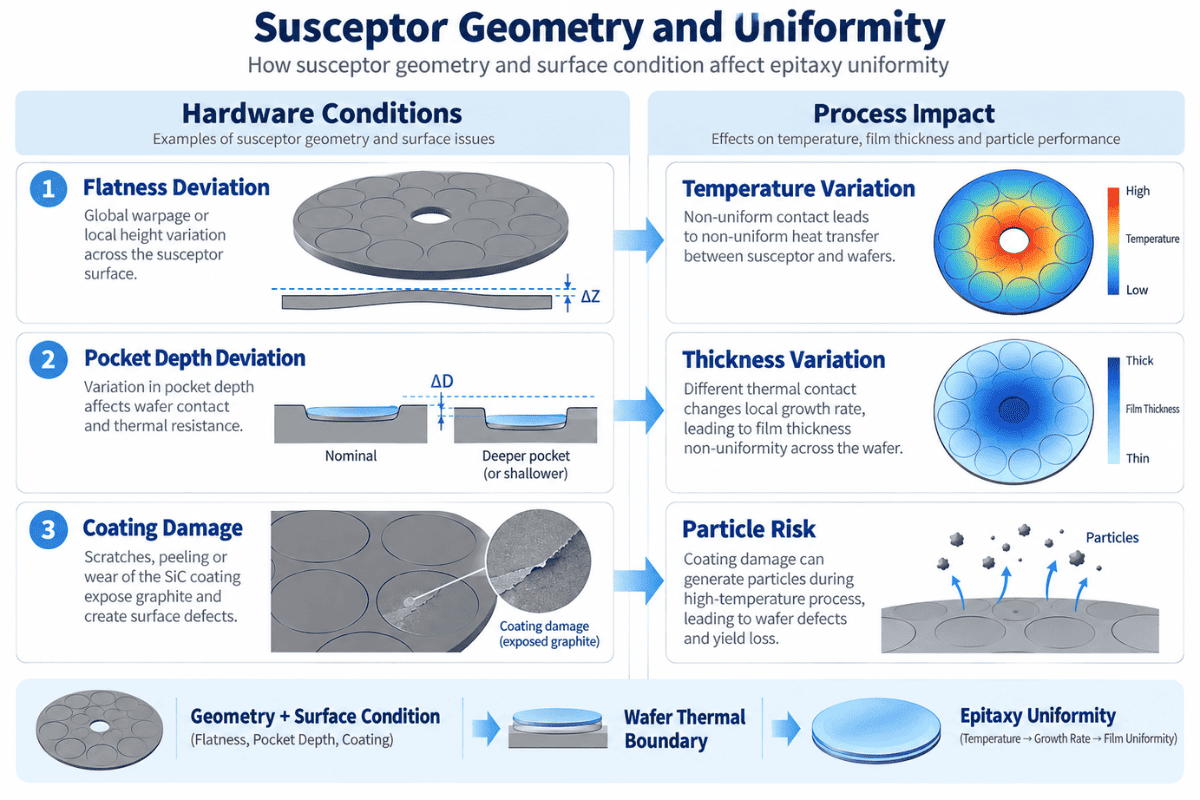

Hogyan befolyásolja a szuszceptor geometriája és lapossága az ostya hőmérsékletének egyenletességét?

A SiC bevonatú szuszceptor értéke világosabbá válik, ha az alkatrészt a hőmező részének tekintjük, nem pedig pusztán fogyóeszköznek.

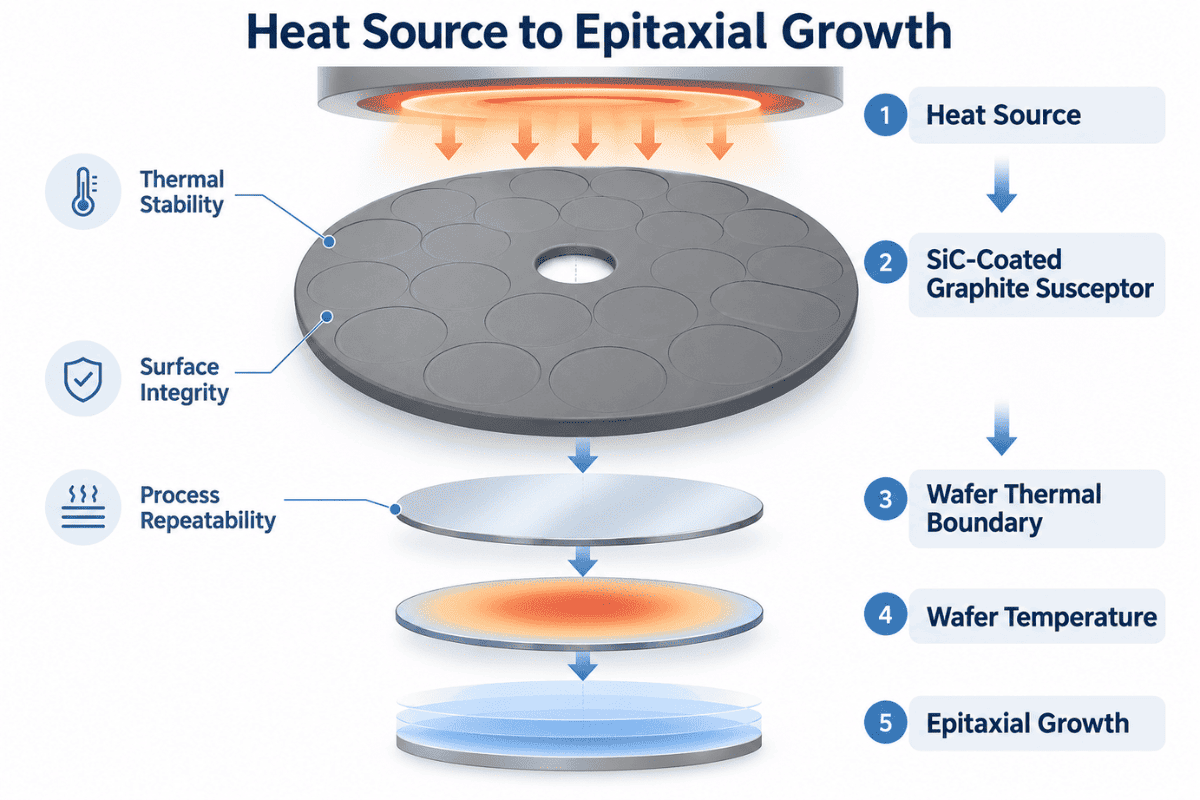

Az energiaút egy egyszerűsített epitaxiás rendszerben a következőképpen ábrázolható:

Hőforrás → SiC bevonatú grafit szuszceptor → ostya termikus határa → ostya hőmérséklete → epitaxiális növekedés

Minden interfész számít. Ha a szuszceptor eltorzul, ha a zsebek mérete megváltozik, ha a lerakódások egyenetlenül halmozódnak fel, vagy ha a bevonat lokálisan meghibásodik, az ostya által tapasztalt feltételek változhatnak még akkor is, ha a reaktor névleges receptúrája változatlan marad.

Ez az oka annak, hogy a precíziós megmunkálás és a bevonat minősége szorosan összekapcsolódik. Az SGL Carbon kiemeli a zsebprofilt, a síkságot, a felületi minőséget, a tisztaságot és a homogén SiC bevonatot a szilícium epitaxiás szuszceptorokhoz, és összekapcsolja a szuszceptor tulajdonságait az epitaxiális réteg minőségével.

Hasonló kapcsolat van a MOCVD-ben. Az ostyahordozók szabályozott termikus és prekurzormezőn keresztül forgatják a hordozót, és a hordozó termikus viselkedése hozzájárul az ostya hőmérséklet-eloszlásához. Az SGL Carbon megjegyzi, hogy nagy tisztaságú grafitot, homogén SiC bevonatokat és szűk mérettűréseket használnak a hordozó teljesítményének szabályozására a LED-ekkel és a GaN-hez kapcsolódó MOCVD alkalmazásokban.

Ezért pontatlan lenne azt állítani, hogy a SiC bevonat önmagában „javítja az epitaxiális hozamot”. A védhetőbb mérnöki következtetés az, hogy egy stabil, jól megtervezett SiC bevonatú grafit alkatrész segít fenntartani atermikus, kémiai és szennyeződési peremfeltételekmegismételhető epitaxiához szükséges.

Ez a különbségtétel mind a műszaki pontosság, mind a beszállítói minősítés szempontjából fontos.

Miért különböznek a követelmények a szilícium és a SiC epitaxia között?

Az alapul szolgáló anyagkoncepció hasonló a szilícium és a SiC epitaxia esetében, de a működési környezet súlyossága eltérő.

A szilícium epitaxiában a nagy tisztaságú bevonattal ellátott szuszceptoroknak meg kell őrizniük a méretpontosságot, a termikus egyenletességet és a tiszta folyamatfelületet. A kereskedelmi beszállítók nagy hangsúlyt fektetnek a laposságra, a zsebgeometriára, a megmunkálási tűrésre és a bevonat homogenitására, mivel a szuszceptor az ostyafűtési rendszer részét képezi.

A SiC epitaxia általában nagyobb termikus és kémiai stresszt okoz a forró zónában. A klorid alapú SiC növekedés például 1570 °C körüli hőmérsékleten működhet a publikált reaktortanulmányokban. Ilyen körülmények között a bevonat lebomlása a lokalizált forró pontokon különösen fontossá válik, mivel a szuszceptor felületében bekövetkező változások befolyásolhatják a reprodukálhatóságot több futtatás során.

A megfelelő kérdés tehát nem az, hogy a SiC bevonat „jobb”-e az egyik folyamathoz, mint a másikhoz. A helyes kérdés az, hogy a bevonat architektúrája kompatibilis-e a ténylegesvelhőmérséklet, gázkémia, termikus ciklus, tisztítási módszer és az alkatrészek geometriája.

Ugyanez a logika vonatkozik az alternatív bevonatok, például a TaC értékelésére vagy a szilárd SiC komponensek mérlegelésére. Az anyagválasztásnak a folyamatkörnyezetet kell követnie, nem pedig egy általános anyaghierarchiát.

SiC-bevonatú grafit meghatározása műszaki komponensként

A műszakilag értelmes specifikáció inkább a reaktorral kezdődik, mint a bevonattal.

A szállítónak meg kell értenie az epitaxia folyamatát, a reaktor konfigurációját, a lapka méretét, az alkatrészek geometriáját, az üzemi hőmérsékletet, a folyamat gázait és a tisztítási kémiát, mielőtt meghatározná a grafit- és bevonatkövetelményeket. Az alkatrészrajznak ezután meg kell határoznia a zseb geometriáját, a síkságát, a kritikus méreteket és a felületi minőséget. Csak ezeknek a követelményeknek a megértése után kell véglegesíteni a bevonat vastagságát, egyenletességét, érdességét és ellenőrzési kritériumait.

Ez a megközelítés megváltoztatja az ajánlatkérést egy árukérésből –

„Idézet aSiC bevonatú grafit szuszceptor.”

– a tényleges folyamat köré épülő mérnöki specifikációhoz.

Az epitaxiás komponensek esetében a cél nem egyszerűen a bevonat élettartamának maximalizálása. A cél egy olyan komponens fenntartása, amely támogatjastabil ostya hőmérséklet, ellenőrzött szennyeződés, alacsony részecskekockázat, méretkonzisztencia és megismételhető növekedési feltételeka tervezett üzemidő alatt.

GYIK

1. Miért vonják be a grafitot szilícium-karbiddal az epitaxiában?

A grafit megmunkálhatóságot és hasznos termikus jellemzőket, míg a CVD SiC kémiailag stabil, nagy tisztaságú, folyamat felé néző felületet biztosít. A kombináció lehetővé teszi az összetett grafit szuszceptorok működését igényes félvezető környezetben.

2. Miért nem használunk csupasz grafitot?

A csupasz grafit kölcsönhatásba léphet reaktív gázokkal, szennyeződéseket tehet ki, érdesedhet vagy részecskéket képezhet az idő múlásával. Sűrű SiC bevonat választja el a grafitot a folyamat légkörétől.

3.A SiC bevonat megszünteti a szennyeződést?

Nem. Csökkenti a grafittal kapcsolatos szennyeződés kockázatát, ha a bevonat sértetlen marad, de a szennyeződés származhat gázokból, kamrafelületekből, lerakódásokból, kezelésből és más reaktorkomponensekből is.

4. Befolyásolja-e a SiC bevonat a hőteljesítményt?

Igen. A bevonat, a grafit szubsztrát, az alkatrész geometriája és a felület állapota együttesen befolyásolják a szuszceptor és a lapka közötti termikus határt. A bevonatot ezért a teljes komponens részeként kell értékelni.

5. Milyen információkat kell tartalmaznia az ajánlatkérésnek?

A hasznos ajánlatkérésnek tartalmaznia kell a reaktor modelljét, a folyamat típusát, a lapka méretét, az alkatrészrajzot, az üzemi hőmérsékletet, a folyamat- és tisztítógázokat, a grafitkövetelményeket, a bevonat specifikációját, a kritikus tűréseket, a felületi minőséget, az ellenőrzési kritériumokat és a szükséges mennyiséget.

Hivatkozások

1. SGL Carbon. Grafit szuszceptorok és alkatrészek szilícium és szilícium-karbid epitaxiához.

2. SGL Carbon. SIGRAFINE® SiC bevonat.

3. Mersen. Félvezető-feldolgozó berendezés – Ultra-tiszta grafit, szilícium-karbiddal bevonva. Pedersen, H. et al. SiC epitaxiás növekedés klorid alapú CVD használatával. Journal of Crystal Growth.
