Hogyan kerül a CVD szilícium-karbid bevonat a grafitra?

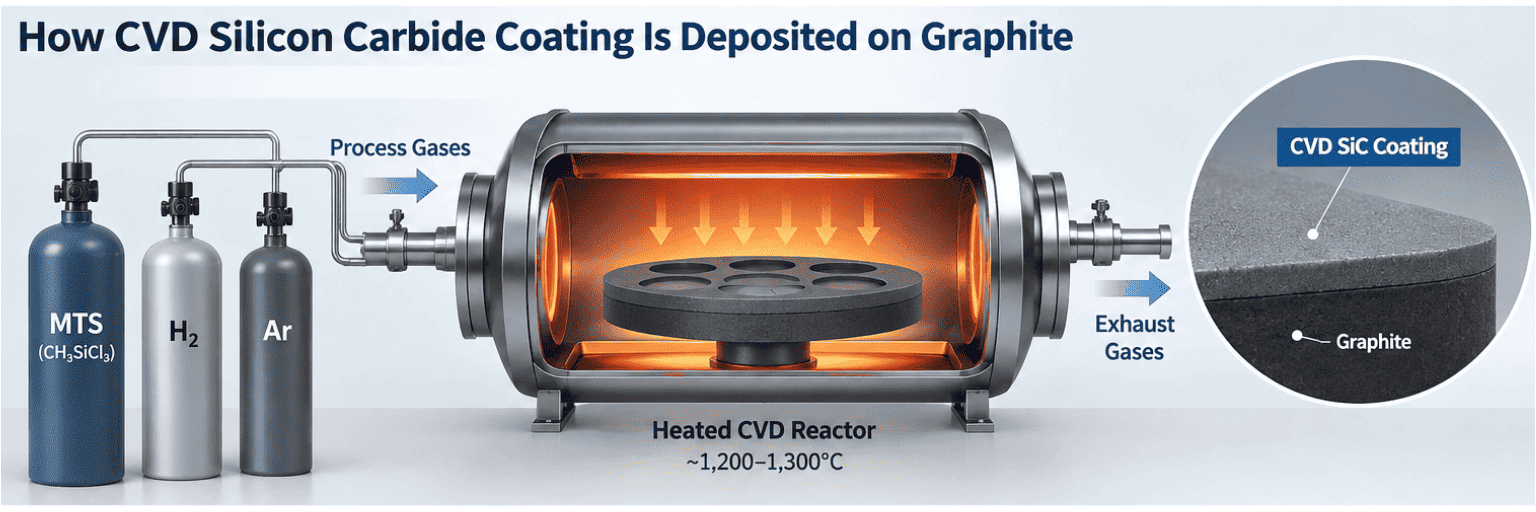

A CVD szilícium-karbid (SiC) bevonatúgy jön létre, hogy egy felhevített grafitkomponenst szabályozott prekurzor gázoknak tesznek ki egy kémiai gőzleválasztásos reaktorban. A reaktív fajok elérik a grafit felületét, ahol a SiC magokat képez és sűrű polikristályos réteggé nő. A félvezető szuszceptorok és lapkahordozók esetében a sikeres leválasztás a grafit tisztaságától, a felület előkészítésétől, a hőmérséklettől, a nyomástól, a gázkémiától, az anyagátviteltől, a geometriától és a hőtágulási kompatibilitástól függ.

A cél nem egyszerűen a grafit „lefedése”, hanem egy olyan nagy tisztaságú folyamatfelület létrehozása, amely szabályozott vastagsággal, érdességgel, sztöchiometriával és interfész integritással rendelkezik.

1. Grafit szubsztrátumból CVD-ready felületté

A folyamat a hordozó kiválasztásával, megmunkálásával és tisztításával kezdődik.Nagy tisztaságú izosztatikus grafitáltalánosan használatos, mert egyesíti a megmunkálhatóságot, a termikus stabilitást és a viszonylag egységes mikrostruktúrát.

A fő szubsztrátumtényezők közé tartozik a tisztaság, a sűrűség, a porozitás, a szemcseszerkezet és a hőtágulási együttható (CTE). A szuszceptorok és lapkahordozók esetében a megmunkálási pontosság ugyanolyan fontos, mert a zseb mélysége, síksága, élgeometria és falvastagság befolyásolhatja a gázáramlást és a végső termikus viselkedést.

Egy egyszerűsített sorrend a következő:

Grafit kiválasztás → Precíziós megmunkálás → Tisztítás → Felület előkészítés → CVD felhordás → Ellenőrzés

Lerakás előtt a felületnek tisztának és gócképződésre alkalmasnak kell lennie. A szennyeződés, a laza részecskék vagy a helyi felületi sérülések megzavarhatják a SiC korai növekedését, és később gyenge régiókká, tűlyukakká vagy nem egyenletes területekké válhatnak. Az aljzat előkészítését és a bevonat felvitelét ezért egy integrált folyamatként kell kezelni.

2. Hogyan képződik SiC a CVD-reaktorban

Széles körben tanulmányozott útvonalhasználatmetil-triklór-szilán (MTS, CH3SiCl3)mint egyforrású szilícium és szén prekurzor, hidrogénnel és gyakran argonnal a gázrendszerben. Magas hőmérsékleten az MTS gázfázisú és felületi reakciók révén bomlik le. A reaktív részecskék a határrétegen áthaladva adszorbeálódnak a forró grafitfelületen, reagálnak és szilárd SiC-t képeznek, miközben az illékony melléktermékeket eltávolítják.

A lerakódási sorrend a következőképpen egyszerűsíthető:

Prekurzor szállítás → Gázszállítás → Határréteg diffúzió → Felszíni adszorpció → Nukleáció → Szemcsenövekedés

A kereskedelmi CVD SiC-leválasztást grafiton általában fent kb1200 °C; Az SGL Carbon egy tipikus tartományról számol be1200-1300°Cfolyamatához.

Egy 2026Tudományos JelentésekMTS-H2 rendszerrel végzett vizsgálatot1100-1350°Cés egy közeli átmenetet azonosított1180 °CAz erősebb felületreakció-szabályozás és egy olyan rezsim között, ahol a transzport és a diffúzió egyre fontosabbá válik.

Alacsonyabb hőmérsékleten a felületi reakció kinetikája korlátozhatja a lerakódást. A hőmérséklet emelkedésével a prekurzorok bomlása felgyorsul. Amint a felületi reakciók kellően gyorsak, fontosabbá válik a reaktív anyagok szállítása a gázhatárrétegen keresztül.

A komplex szuszceptorok esetében a bevonat egyenletessége ezért is afolyadékdinamikai probléma.

3. Mi szabályozza a növekedést, a vastagságot és az egyenletességet?

A CVD SiC minőségét több összekapcsolt változó határozza meg, nem pedig egy „legjobb” hőmérséklet.

A hőmérséklet erősen befolyásolja a morfológiát. A 2026-os tanulmányban a lerakódás közelében1200 °Csűrű, jól definiált β-SiC szemcséket hozott létre a vizsgált körülmények között, míg a túlzott hőmérséklet elősegítette a durvább szerkezeteket.

Ugyanilyen fontos a gáz összetétele. Az MTS-H2 rendszerben a hidrogén-MTS arány megváltoztatja a szén- és szilíciumtartalmú reakcióutakat. Az idézett tanulmány közel sztöchiometrikus Si/C-t kapott anA H2/MTS mólarány 10 körül vanfeltételei mellett; ezt kutatási példaként kell kezelni, nem univerzális ipari receptként.

A nyomás és a gázsebesség befolyásolja, hogy a reaktív fajok hogyan érik el az összetett jellemzőket. Az éles sarkok, mély zsebek, barázdák és árnyékolt felületek eltérő lokális határréteg-viszonyokat alakíthatnak ki, így a lapos szelvényen lévő bevonat egyenetlenné válhat egy többzsebes szuszceptoron.

Ez az oka annakCFD és reaktor-áramlás optimalizáláshasznosak összetett félvezető alkatrészekhez.

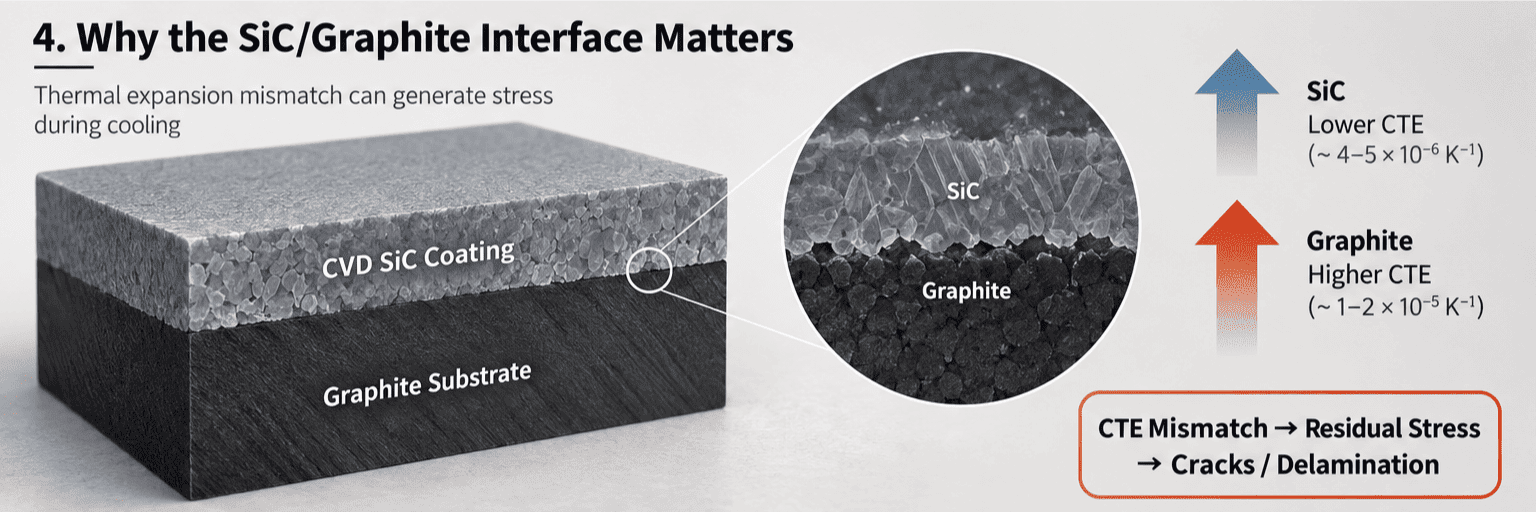

4. Miért számít a SiC/Graphite interfész?

A SiC/grafit interfész a bevonat élettartamának fő meghatározója.

A szilícium-karbid magas hőmérsékleten rakódik le, és az alkatrész később ismétlődő felmelegedést és hűtést tapasztal az epitaxia vagy a MOCVD során. Mivel a grafit és a szilícium-karbid nem egyformán tágul, a hűtés és a ciklus során termikus feszültség alakul ki.

Egy egyszerűsített hibaút a következő:

CTE eltérés + maradék feszültség → Mikrorepedés → Elválás → Részecskék / Kitett grafit

A jó bevonat kialakításához ezért megfelelő hőtágulási viselkedésű grafitminőségre, szabályozott felületi állapotra és olyan leválasztási folyamatra van szükség, amely elkerüli a túlzott igénybevételt.

Egy 2026Ceramics Internationala CVD SiC-ot grafiton vizsgáló tanulmány azt is kimutatta, hogy a lerakódási hőmérséklet befolyásolja a bevonat mikrostruktúráját és a határfelületi adhéziót.

A vastagság is számít. A vastagabb réteg növelheti a védőréteget, de megváltoztathatja az alkatrészek méreteit és növelheti a felhalmozódott feszültséget. A félvezető alkatrészek esetében ezért a bevonat vastagságát a geometriával, a síksággal, a felületi minőséggel és a várható hőciklusokkal együtt kell figyelembe venni.

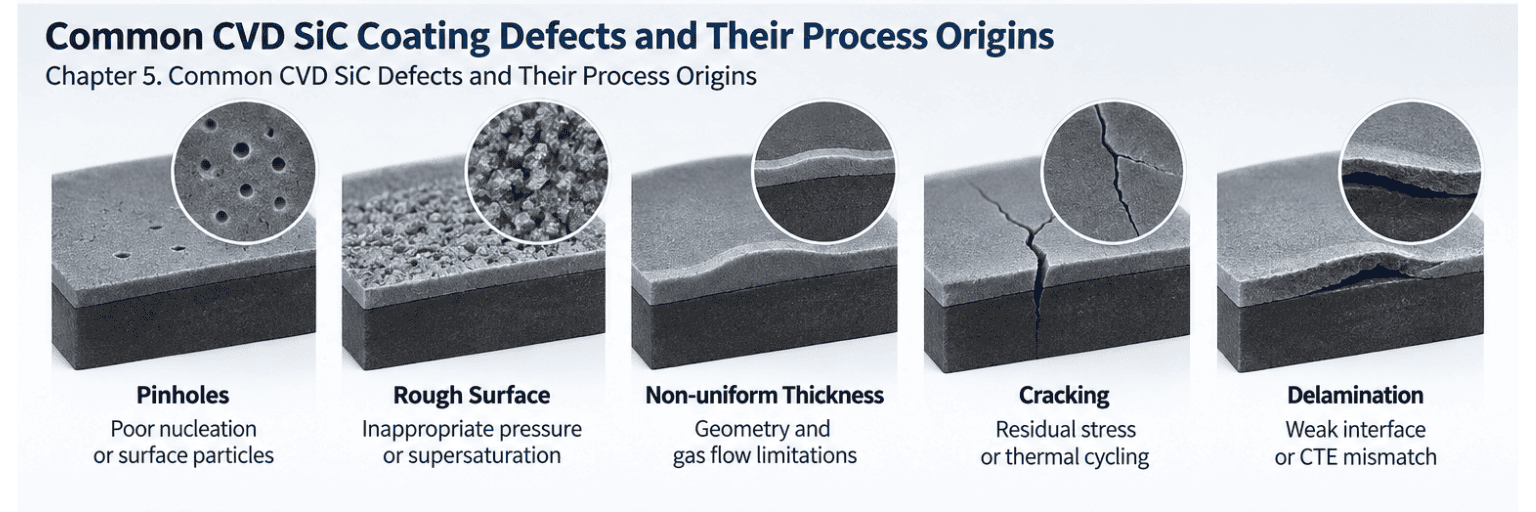

5. Gyakori CVD SiC hibák és folyamatok eredete

A bevonathibákat legjobban úgy lehet megérteni, ha a látható tünetet összekapcsoljuk a növekedési mechanizmussal.

A lépcsők, sarkok, vak területek és ostyasebek zavarhatják a gázáramlást. Ha a reaktív fajok kimerülnek, mielőtt egy védett területet elérnének, a helyi lerakódási arány csökkenhet. Ezzel szemben a helyileg magas túltelítettség elősegítheti a durva vagy hibákra hajlamos növekedést.

A cél nem a legmagasabb lerakódási arány. A félvezető bevonat egyensúlyt igényelsűrűség, tisztaság, sztöchiometria, felületi érdesség, vastagság egyenletessége és határfelület integritása.

Ez különösen fontos a több zsebes MOCVD-hordozók és az epitaxiás szuszceptorok esetében, ahol eltérő helyi áramlási feltételek létezhetnek ugyanazon a komponensen.

6. A CVD bevonattól a félvezető minőségű komponensig

Leválasztás után a bevonatot a kész komponens részeként kell értékelni, nem pedig izolált anyagként.

Az alkalmazástól függően a képesítés a következőket tartalmazhatja:

l Dméretellenőrzés és síkság;

l Ca bevonat vastagsága és vastagsága egyenletessége;

l Sfelületi érdesség;

l Mrepedések, tűlyukak vagy abnormális szemcsék ikroszkópiája;

l Phase vagy mikrostruktúra elemzés;

l Pvizeletvizsgálat;

l Tversenyezhetőségi és ellenőrzési dokumentáció.

Az epitaxia és a MOCVD esetében a bevonatnak túl kell élnie a valós folyamatkörnyezetet is. Az a bevonat, amely a leválasztás után azonnal elfogadhatónak tűnik, ismételt hőciklusok, agresszív tisztítási kémia vagy helyi reaktorkörülmények hatására továbbra is lebomolhat.

A mérnöki lánc tehát a következőképpen foglalható össze:

CVD-recept → Bevonat szerkezete → Interfész minősége → Alkatrész-geometria → Hő-/kémiai stabilitás → Laptya-folyamat teljesítménye

Ez az összefüggés megmagyarázza, hogy miért kell a CVD SiC bevonatot használnia teljesítmény szempontjából releváns paraméterek, nem pedig önmagában a bevonat névleges vastagsága.

Egy szuszceptor vagy lapkahordozó esetében a bevonat minőségének végső soron együtt kell működnie a grafitminőséggel, a precíziós megmunkálással és az alkatrész geometriájával, hogy támogassa a stabil hőkezelést, az alacsony szennyeződést és az ismételhető félvezető-feldolgozást.

GYIK / RFQ

1. Milyen prekurzort használnak általában CVD SiC bevonathoz grafiton?
A metil-triklór-szilánt (MTS) széles körben tanulmányozzák, mivel szilíciumot és szenet is tartalmaz. A tényleges gyártási kémia és leválasztási receptúrák gyártónként, reaktoronként és alkalmazásonként változnak.

2. Milyen hőmérsékleten hordják le a CVD SiC-t grafiton?
A kereskedelmi és kutatási folyamatok általában 1200 °C felett működnek, de az optimális hőmérséklet a reaktor kialakításától, nyomásától, prekurzor kémiájától, grafitminőségétől és a szükséges bevonat szerkezetétől függ.

3. Mi szabályozza a SiC bevonat vastagságának egyenletességét?
A gázáramlás, a nyomás, az alkatrészek geometriája, a lerakódási idő, a hőmérséklet-eloszlás és a prekurzor szállítása mind számít. A mély zsebek, sarkok és árnyékolt felületek különösen érzékenyek a helyi tömegátviteli körülményekre.

4. Miért repedhet meg vagy válhat ki a CVD SiC bevonat?
A jellemző tényezők közé tartozik a maradék feszültség, a grafit/SiC CTE eltérés, a felület nem megfelelő előkészítése, a bevonat mikroszerkezeti hibái és az ismételt hőciklusok.

5. Milyen információkat kell megadni a CVD SiC bevonat RFQ-hoz?
Adja meg a 2D rajzot vagy 3D modellt, az alkatrész funkcióját, a reaktor modelljét, a folyamat körülményeit, a grafitszükségletet, a bevonat vastagságát, a felületi érdességeket, a mérettűréseket, az ellenőrzési követelményeket és a szükséges mennyiséget.

Hivatkozások

1. SGL Carbon.SIGRAFINE® SiC bevonat — CVD SiC leválasztás izosztatikus grafiton, bevonat hőmérséklete és hőtágulási illesztése.

2. Huo, Y. et al.A folyamat-struktúra-tulajdonság összefüggés vizsgálata CVD-SiC bevonatokban grafit hordozón. Tudományos Jelentések, Vol. 16. cikk, 4150. cikk, 2026.

3. Ma, Q. et al.CVD-SiC bevonatok határfelületi adhéziója grafit felületeken: A hőmérséklet szerepe a mikroszerkezetben és a mechanikai tulajdonságokban. Ceramics International, Vol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Grafiton termesztett szilícium-karbid bevonatok jellemzése kémiai gőzleválasztással. Journal of Materials Processing Technology, Vol. 48, 1995.
