Miért nem megy a szilícium-karbid (SiC) PVT kristálynövekedés tantál-karbid bevonatok (TaC) nélkül?

A szilícium-karbid (SiC) kristályok fizikai gőztranszport (PVT) módszerrel történő termesztése során az extrém magas, 2000-2500 °C-os hőmérséklet „kétélű kard” – miközben hajtja a forrásanyagok szublimációját és szállítását, ugyanakkor drámaian fokozza a szennyeződések felszabadulását az összes anyagból, különösen a tragrafit termikus rendszerben. forrózóna alkatrészek. Amint ezek a szennyeződések belépnek a növekedési határfelületbe, közvetlenül károsítják a kristály magminőségét. Ez az alapvető oka annak, hogy a tantál-karbid (TaC) bevonatok „kötelező opcióvá” váltak, nem pedig „opcionális választássá” a PVT kristálynövekedéshez.

1. A nyomszennyeződések kettős pusztító útja

A szilícium-karbid kristályok szennyeződései által okozott károk főként két magdimenzióban tükröződnek, amelyek közvetlenül befolyásolják a kristály használhatóságát:

• Könnyű elem szennyeződések (nitrogén N, bór B):Magas hőmérsékleti körülmények között könnyen bejutnak a SiC-rácsba, helyettesítik a szénatomokat, és donor energiaszinteket képeznek, közvetlenül megváltoztatva a kristály hordozókoncentrációját és fajlagos ellenállását. A kísérleti eredmények azt mutatják, hogy a nitrogénszennyező-koncentráció minden 1×10¹6 cm-3-mal történő növelése esetén az n-típusú 4H-SiC ellenállása közel egy nagyságrenddel csökkenhet, ami miatt a végső eszköz elektromos paraméterei eltérnek a tervezett céloktól.
• Fémelem-szennyeződések (vas Fe, nikkel-Ni):Atomsugár jelentősen eltér a szilíciumokétól és a szénatomokétól. Miután beépültek a rácsba, helyi rácsfeszültséget indukálnak. Ezek a feszült régiók nukleációs helyeivé válnak a bazális síkbeli diszlokációk (BPD) és halmozási hibák (SF) számára, súlyosan károsítva a kristály szerkezeti integritását és az eszköz megbízhatóságát.



2. Az egyértelműbb összehasonlítás érdekében a kétféle szennyeződés hatásait az alábbiakban foglaljuk össze:

3. Tantál-karbid bevonatok háromszoros védelmi mechanizmusa

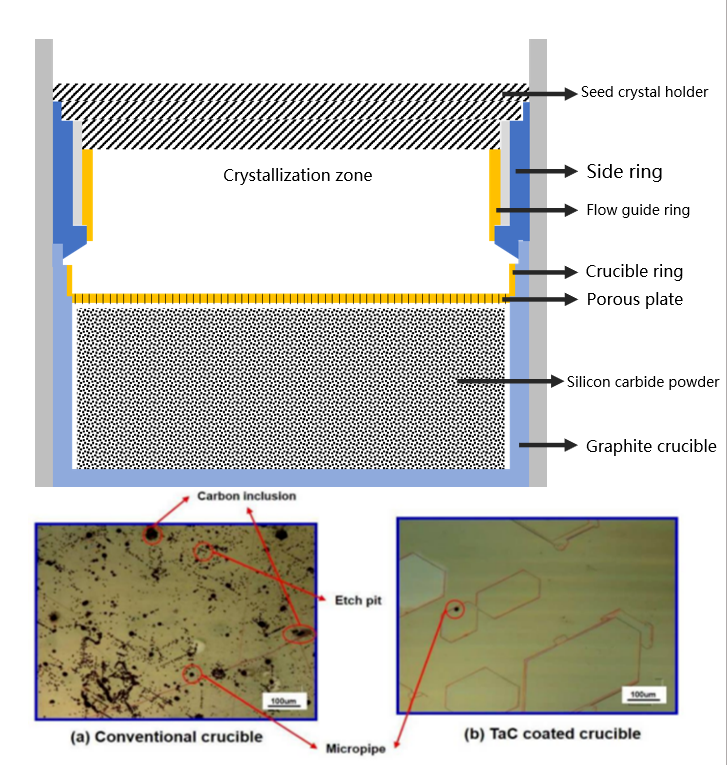

A szennyeződések forrásánál történő szennyeződés megakadályozására a tantál-karbid (TaC) bevonat felvitele a grafit forrózónás alkatrészek felületére kémiai gőzleválasztással (CVD) bevált és hatékony műszaki megoldás. Alapvető funkciói a „szennyeződés elleni küzdelem” körül forognak:

Magas kémiai stabilitás:Nem lép jelentős reakcióba szilícium alapú gőzzel PVT magas hőmérsékletű környezetben, elkerülve az önbomlást vagy az új szennyeződések képződését.

Alacsony permeabilitás:A sűrű mikrostruktúra fizikai gátat képez, hatékonyan gátolva a szennyeződések kifelé történő diffúzióját a grafithordozóból.

Belső nagy tisztaságú:A bevonat stabil marad magas hőmérsékleten és alacsony gőznyomású, így nem válik új szennyeződésforrássá.

4. A bevonat magtisztasági előírásai

A megoldás hatékonysága teljes mértékben a bevonat saját kivételes tisztaságától függ, amely GDMS (Glow Discharge Mass Spectroometry) vizsgálattal pontosan igazolható:

5. Gyakorlati alkalmazási eredmények

A kiváló minőségű tantál-karbid bevonatok alkalmazása után egyértelmű javulás figyelhető meg mind a szilícium-karbid-kristály-növekedés, mind az eszközgyártás szakaszában:

A kristály minőségének javítása:A bazális síkbeli diszlokáció (BPD) sűrűsége általában több mint 30%-kal csökken, és a lapka ellenállásának egyenletessége javul.

Megnövelt készülék-megbízhatóság:A nagy tisztaságú hordozókon gyártott tápegységek, például a SiC MOSFET-ek jobb konzisztenciát mutatnak az áttörési feszültségben és csökkentik a korai meghibásodási arányt.

A nagy tisztaságú, valamint stabil kémiai és fizikai tulajdonságaival a tantál-karbid bevonatok megbízható tisztasági gátat képeznek a PVT-vel növesztett szilícium-karbid kristályok számára. A forró zónás komponenseket – a szennyeződések felszabadulásának potenciális forrását – szabályozható inert határokká alakítják át, kulcsfontosságú alaptechnológiáként szolgálva a magkristály anyagminőségének biztosításához és a nagy teljesítményű szilícium-karbid eszközök tömeggyártásának támogatásához.

A következő cikkben megvizsgáljuk, hogy a tantál-karbid bevonatok hogyan optimalizálják tovább a termikus mezőt és javítják a kristálynövekedés minőségét termodinamikai szempontból. Ha többet szeretne megtudni a teljes bevonat tisztasági vizsgálati folyamatáról, a részletes műszaki dokumentációt hivatalos weboldalunkon találja meg.
