Miért emelkedik ki a 3C-SIC sok SIC polimorf között? - Vetek félvezető

HáttereSic

Szilícium -karbid (sic)egy fontos csúcsminőségű precíziós félvezető anyag. Jó magas hőmérsékleti ellenállása, korrózióállóság, kopásállóság, magas hőmérsékletű mechanikai tulajdonságok, oxidációs ellenállás és egyéb tulajdonságok miatt széles körű alkalmazási kilátásokkal rendelkezik a csúcstechnológiájú mezőkben, mint például a félvezetők, az atomenergia, a nemzetvédelmi és az űr technológia.

Eddig több mint 200SIC kristályszerkezetekMegerősítették, a fő típusok a hatszögletű (2H-SIC, 4H-SIC, 6H-SIC) és a Cubic 3C-SIC. Közülük a 3C-SIC egyenlített szerkezeti jellemzői meghatározzák, hogy az ilyen típusú por jobb természetes gömbképességgel és sűrű rakási tulajdonságokkal rendelkezik, mint az α-SIC, tehát jobb teljesítményű a precíziós őrlés, a kerámia termékek és más mezők. Jelenleg különféle okok vezettek a 3C-SIC új anyagok kiváló teljesítményének kudarcához a nagyszabású ipari alkalmazások elérése érdekében.

Számos SIC poliilapus közül a 3C-SIC az egyetlen köbpolitikus, más néven β-SIC. Ebben a kristályszerkezetben az Si és C atomok léteznek a rácsban egy-egy arányban, és mindegyik atomot négy heterogén atom veszi körül, és egy tetraéderes szerkezeti egységet képeznek, erős kovalens kötésekkel. A 3C-SIC szerkezeti tulajdonsága az, hogy az Si-C diatómikus rétegeket többször az ABC-ABC-sorrendben rendezik, és minden egyes cella három ilyen diatómikus réteget tartalmaz, amelyet C3 reprezentációnak neveznek; A 3C-SIC kristályszerkezetét az alábbi ábra mutatja:

Jelenleg a szilícium (SI) a leggyakrabban használt félvezető anyag az elektromos készülékekhez. Az SI teljesítménye miatt azonban a szilícium-alapú tápegységek korlátozottak. A 4H-SIC-hez és a 6H-SIC-hez képest a 3C-SIC a legmagasabb szobahőmérséklet-elméleti elektronmobilitással rendelkezik (1000 cm · V^-1· S^-1), és több előnye van a MOS eszköz alkalmazásaiban. Ugyanakkor a 3C-SIC kiváló tulajdonságokkal is rendelkezik, mint például a nagy bontási feszültség, a jó hővezető képesség, a nagy keménység, a széles sávú, magas hőmérsékleti ellenállás és a sugárzási ellenállás.

Ezért nagy potenciállal rendelkezik az elektronikában, az optoelektronikában, az érzékelőkben és az alkalmazásokban szélsőséges körülmények között, elősegítve a kapcsolódó technológiák fejlődését és innovációját, és sok területen széles körű alkalmazási potenciált mutatva:

Először: Különösen a nagyfeszültségű, magas frekvenciájú és magas hőmérsékletű környezetben a 3C-SIC nagy bontási feszültség és nagy elektronmobilitás ideális választássá teszi a gyártóberendezések gyártását, például a MOSFET-t.

Másodszor: A 3C-SIC alkalmazása a nanoelektronikában és a mikroelektromechanikai rendszerekben (MEMS) részesül a szilícium-technológiával való kompatibilitásból, lehetővé téve a nanoméretű struktúrák, például a nanoelektronika és a nanoelektromechanikus eszközök előállítását.

Harmadik: Széles sávú félvezető anyagként a 3C-SIC alkalmas kék fénykibocsátó diódák (LED-ek) gyártására. A világításban, a kijelző technológiájában és a lézerekben történő alkalmazása nagy fényű hatékonysága és könnyű doppingja miatt felhívta a figyelmet [9].         Negyedszer: Ugyanakkor a 3C-SIC-t a helyzetérzékeny detektorok, különösen a lézerpont helyzet-érzékeny detektorok előállításához használják az oldalsó fotovoltaikus hatás alapján, amelyek nagy érzékenységet mutatnak nulla torzítás körülmények között, és alkalmasak a precíziós pozicionálásra.

A 3C SIC heteroepitaxy előkészítési módja

A 3C-SIC heteroepitaxiális fő növekedési módszerei a kémiai gőzlerakódás (CVD), a szublimációs epitaxia (SE), a folyadékfázisú epitaxia (LPE), az epitaxiális réteg minősége).

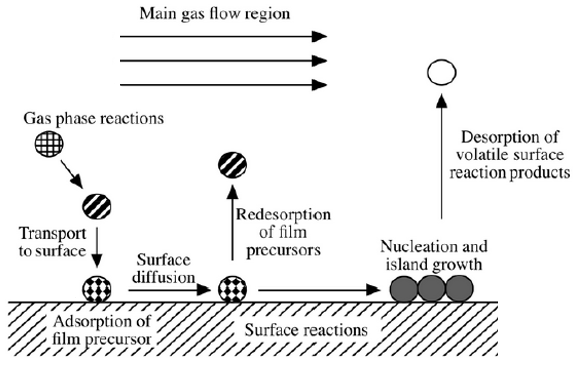

Kémiai gőzlerakódás (CVD): A Si és C elemeket tartalmazó összetett gázt átkerülnek a reakció kamrába, nagy hőmérsékleten melegítik és bomlik, majd az Si-atomokat és a C atomokat kicsapják a Si szubsztrátra, vagy 6H-SIC, 15R-SIC, 4H-SIC szubsztrátra. Ennek a reakciónak a hőmérséklete általában 1300-1500 ℃ között van. A gyakori SI források a SIH4, a TCS, az MTS stb., És a C források főként C2H4, C3H8 stb., És a H2 -t használják hordozógázként.

A növekedési folyamat elsősorban a következő lépéseket tartalmazza:

1.

2.

3. A prekurzor csapadéka, adszorpciója és repedési folyamata.

4. Az adszorbeált atomok vándorolnak és rekonstruálnak a szubsztrát felületén.

5. Az adszorbeált atomok nukleálják és növekednek a szubsztrát felületén.

6.

A folyamatos technológiai fejlődés és a mélyreható mechanizmus kutatása révén a 3C-SIC heteroepitaxiális technológia várhatóan fontosabb szerepet játszik a félvezető iparban, és elősegíti a nagy hatékonyságú elektronikus eszközök fejlesztését. Például a kiváló minőségű vastag film 3C-SIC gyors növekedése a kulcsa a nagyfeszültségű eszközök igényeinek kielégítéséhez. További kutatásokra van szükség a növekedési ütem és az anyagi egységesség közötti egyensúly leküzdéséhez; A 3C-SIC alkalmazásával kombinálva heterogén struktúrákban, mint például a SIC/GAN, vizsgálja meg annak potenciális alkalmazásait olyan új eszközökben, mint például a Power Electronics, az Optoelectronic Integration és a kvantuminformációk feldolgozása.

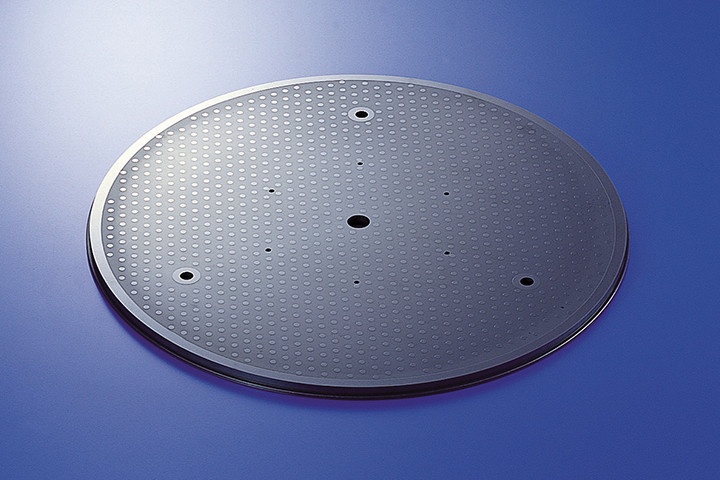

Vetek Semiconductor provides 3CSic bevonatKülönböző termékeken, például nagy tisztaságú grafit és nagy tisztességes szilícium-karbidon. Több mint 20 éves K + F tapasztalattal rendelkező cégünk rendkívül illő anyagokat választ ki, példáulHa az EPI vevő, Így epitaxiális Undertaker, Gan az Si Epi Susceptor stb., Amely fontos szerepet játszik az epitaxiális réteg előállítási folyamatában.
