4H félig szigetelő típusú szubsztrát

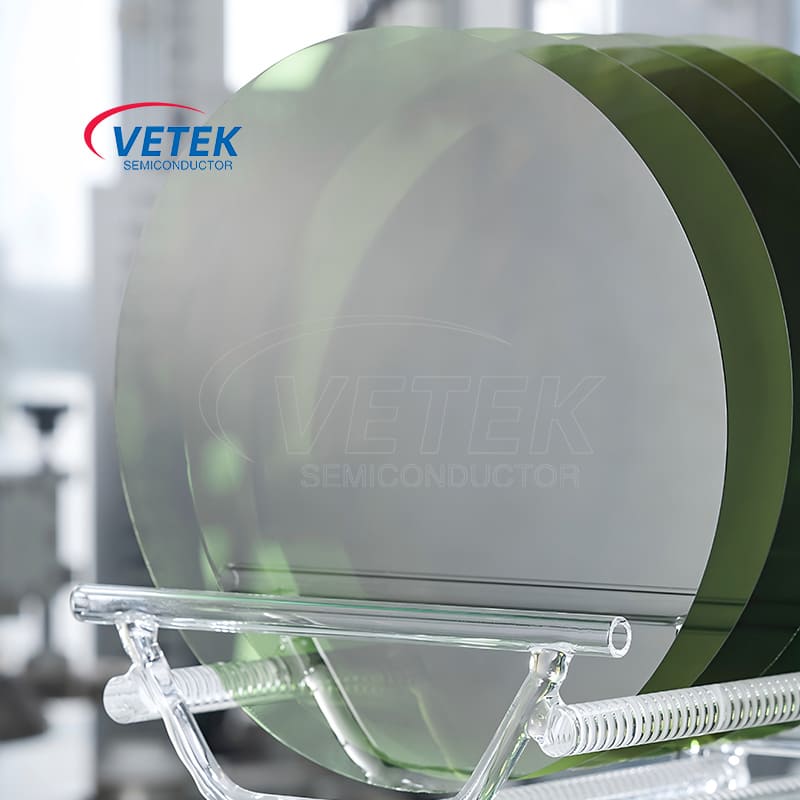

A SIC Wafer több kulcsszerepet játszik a félvezető feldolgozási folyamatában. A nagy ellenállással, a nagy hővezető képességgel, a széles sávú és egyéb tulajdonságokkal kombinálva széles körben használják nagyfrekvenciás, nagy teljesítményű és magas hőmérsékletű mezőkben, különösen a mikrohullámú és RF alkalmazásokban. Ez egy nélkülözhetetlen alkatrésztermék a félvezető gyártási folyamatában.

Fő előny

1. Kiváló elektromos tulajdonságok

Magas kritikus bontási elektromos mező (kb. 3 mV/cm): Körülbelül tízszer magasabb, mint a szilícium, támogathatja a nagyobb feszültség és a vékonyabb sodródási réteg kialakítását, jelentősen csökkenti az ellenállást, amely alkalmas a nagyfeszültségű tápegységekre.

Félszigetelő tulajdonságok: Nagy ellenállás (> 10^5 Ω · cm) vanádium-dopping vagy belső hibakompenzáció révén, alkalmas magas frekvenciájú, alacsony veszteségű RF eszközökre (például hemt), csökkentve a parazita kapacitási hatásokat.

2. Termikus és kémiai stabilitás

Magas hővezető képesség (4,9W /cm · K): Kiváló hőeloszlású teljesítmény, támogatja a magas hőmérsékleti munkát (az elméleti munkahőmérséklet elérheti a 200 ℃ -t vagy annál több), csökkenti a rendszer hőeloszlásának követelményeit.

Kémiai tehetetlenség: Inert a legtöbb savhoz és lúghoz, erős korrózióállóság, amely alkalmas durva környezetre.

3. Az anyagszerkezet és a kristályminőség

4H PoliTypic szerkezet: A hatszögletű szerkezet nagyobb elektronmobilitást biztosít (például kb. 1140 cm²/v · s hosszirányú elektronmobilitás), amely jobb, mint más poliitipikus szerkezetek (például 6H-SIC), és alkalmas nagy frekvenciájú eszközökhöz.

Kiváló minőségű epitaxiális növekedés: Az alacsony hibás sűrűségű heterogén epitaxiális filmek (például az ALN/SI kompozit szubsztrátok epitaxiális rétegei) CVD (kémiai gőzlerakódás) technológiával érhetők el, javítva az eszköz megbízhatóságát.

4. A folyamat kompatibilitása

Kompatibilis a szilícium eljárással: A SiO₂ szigetelő réteg hőkezeléssel képződik, amely könnyen integrálható a szilícium-alapú folyamat eszközök, például a MOSFET.

Ohmic kontakt optimalizálás: A többrétegű fém (például Ni/Ti/PT) ötvözési folyamatának használata csökkenti az érintkezési ellenállást (például a Ni/Si/Al szerkezeti érintkezési ellenállás 1,3 × 10^-4 Ω · cm), javítja az eszköz teljesítményét.

5. Alkalmazási forgatókönyvek

Power Electronics: Nagyfeszültségű Schottky diódák (SBD), IGBT modulok stb. Készítéséhez használják, támogatva a magas kapcsolási frekvenciákat és az alacsony veszteséget.

RF eszközök: 5G kommunikációs alapállomásokhoz, radarhoz és más nagyfrekvenciás forgatókönyvekhez, például az Algan/Gan Hemt eszközökhöz.

A Vetek Semiconductor folyamatosan magasabb kristályminőséget és feldolgozási minőséget folytat az ügyfelek igényeinek kielégítésére.4 hüvelykesés6 hüvelykesTermékek állnak rendelkezésre, és8 hüvelykesA termékek fejlesztés alatt állnak.

Semi-inszuláló SIC szubsztrát alapvető termékek specifikációi:

Félig inszuláló SIC szubsztrát kristályminőségi specifikációk:

4H félig szigetelő típusú SIC szubsztrát detektálási módszer és terminológia:
