Miért számít olyan sokat a PECVD-hez készült grafitcsónak a filmminőség és a gyártási stabilitás szempontjából?

Milyen szerepet játszik valójában egy grafitcsónak a PECVD-hez?

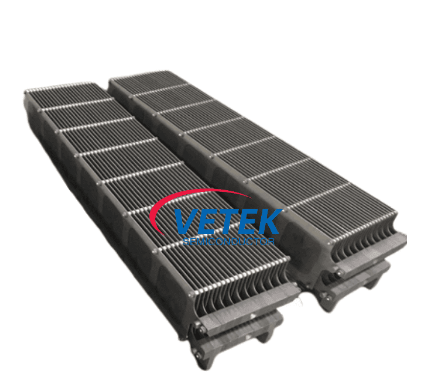

A PECVD-hez készült grafitcsónak nem csupán passzív ostyatartó. Ez az egyik csendes komponens, amely befolyásolhatja a teljes lerakódási ritmust. A PECVD-kamrában a film minősége a hőmérséklet-eloszlás, az ostyatávolság, a gázexpozíció, a plazmakölcsönhatás és a mechanikai stabilitás érzékeny egyensúlyától függ. Ha a vivő megzavarja ezt az egyensúlyt, a folyamat továbbra is futhat, de a kimenet nem lesz kiszámítható.

A vásárlók néha nagy hangsúlyt fektetnek a reaktor konfigurációjára, a gázrendszer tervezésére vagy a kamra tisztítási ciklusaira, és ez logikus. Ezek a fő költséghelyek. De az ostyákat szállító hajó a folyamatablak kellős közepén ül. Ha a geometriája eltolódik, ha felülete eltávolítja a részecskéket, ha rosszul reagál az ismételt melegítésre és hűtésre, vagy ha nem tudja egyenletesen elhelyezni az ostyákat, a folyamat költséges és nehezen diagnosztizálható módon kezd el sodródni.

A valódi gyártásban minden a következetesség. A PECVD-hez készült erős grafitcsónak segít megőrizni az ismételhetőséget tételről tételre. Támogatja az egyenletes terhelést, csökkenti az elkerülhető szennyeződés kockázatát, és nagyobb esélyt ad a zsinórnak arra, hogy stabil rétegvastagságot és egyenletes elektromos teljesítményt biztosítson.

Miért becsülik le gyakran a vásárlók a fuvarozót, és miért fizetnek érte később?

A válasz egyszerű: egy grafitcsónak általában kevésbé tűnik „technikainak”, mint a körülötte lévő felszerelés. Nincs olyan vizuális hatása, mint egy tápegységnek, egy vákuumrendszernek vagy egy automatizálási modulnak. Így könnyű árualkatrészként kezelni. Pontosan itt kezdődnek a bajok.

A rossz hajó kiválasztásának költsége ritkán szerepel magán az árajánlaton. Később selejtként, átdolgozásként, instabil receptként, hosszabb karbantartási időszakként vagy gyakoribb csereciklusként jelenik meg. Ez a mérnöki csapat idejében is megjelenhet. Amikor egy vonal napokat tölt egy olyan egyenletességi probléma nyomon követésével, amelyről kiderül, hogy a vivőtorzuláshoz vagy a felület romlásához kapcsolódik, az „olcsó” komponens nagyon gyorsan megszűnik olcsónak lenni.

A másik ok, amiért a vásárlók alábecsülik ezt a részt, az az, hogy nem minden szállító magyarázza el jól. Néhányan csak a méreteket és a térfogatsűrűséget sorolják fel. Ez az információ számít, de nem ad választ azokra a kérdésekre, amelyekkel a folyamatmérnökök valóban törődnek: Mennyire stabil a szerkezet ismételt hőciklus alatt? Mennyire ellenáll az anyag a kémiai támadásoknak az adott gázkörnyezetben? Milyen szigorúan ellenőrzik a kritikus tűréshatárokat? A beszállító módosíthatja-e a kialakítást, ha a kamra geometriája vagy a lapkák száma megváltozik?

A komoly vásárlási döntésnél túl kell nézni egy egyszerű anyagcímkén, és meg kell kérdezni, hogyan fog viselkedni a grafitcsónak hetek és hónapok után a valódi kamrában.

Milyen folyamatproblémákat okozhat a nem megfelelő grafitcsónak?

A PECVD-hez nem megfelelő grafitcsónak olyan problémákat okozhat, amelyek első pillantásra függetlennek tűnnek. A csapatok alacsonyabb hozamot, filmvastagság változást, megmagyarázhatatlan szennyeződést vagy rövidebb karbantartási intervallumokat tapasztalhatnak anélkül, hogy azonnal visszakapcsolnák ezeket az eredményeket a hordozóhoz.

• Egyenetlen filmlerakódásmert az ostyatávolság vagy a hajó geometriája nem elég konzisztens a működési körülmények között
• Részecskegenerálása gyenge anyagminőség, a rossz megmunkálás vagy az idő múlásával fellépő felületi törés okozza
• Termikus egyensúlyhiányami befolyásolja a lerakódási sebességet és megnehezíti a folyamat hangolását
• Rövid élettartamamikor az alapgrafit vagy bevonat nem tudja kezelni a tényleges kémiai környezetet
• Gyakoribb kamarai beavatkozásszennyeződés vagy az alkatrészek idő előtti kopása miatt
• A recept instabilitásaamely arra kényszeríti a mérnöki csapatokat, hogy folyamatbeállításokkal kompenzálják a hardver gyengeségét

Ezeket a problémákat az teszi frusztrálóvá, hogy gyakran fokozatosan jelennek meg. Az első néhány futás elfogadhatónak tűnhet. Aztán a vonal sodródni kezd. Néhány üzemeltető észrevesz egy tendenciát. A mérnökök elkezdik szigorítani az ellenőrzési szabványokat. Idővel a folyamat nehezebbé válik. Éppen ezért a vásárlóknak az ismételt használat melletti tartósságban kell gondolkodniuk, nem csak a kezdeti megjelenésben vagy a laboratóriumi szintű számokban.

Mely anyagok és bevonatok érdemelnek nagyobb figyelmet?

Amikor a vásárlók összehasonlítanak egy grafitcsónakot PECVD-vel, három dolog érdemel több figyelmet, mint általában: a grafit tisztasága, szerkezeti konzisztenciája és felületvédelmi stratégia.

Először is a tisztaság.A nagy tisztaságú grafit segít csökkenteni a nem kívánt szennyeződés kockázatát. Ez azért számít, mert a PECVD-folyamatok érzékenyek, és a kis szennyeződési források minőségi problémákat okozhatnak, amelyek sokkal drágábbak, mint maga a hordozó.

Másodszor, a szerkezeti következetesség.Még egy jó grafitminőség is gyengén teljesíthet, ha gyenge a megmunkálási vezérlés. A réstávolság, az élek kidolgozása, a síkság és az általános méretfegyelem mind befolyásolják az ostyák elhelyezkedését, és azt, hogy a hajó mennyire stabil marad az ismételt hőciklusok során.

Harmadszor, a bevonat kiválasztása.Nem minden PECVD-folyamat támaszt azonos követelményeket a hajó felületével szemben. A gázkémia, a tisztítási módszer, a plazma expozíció és a célfilm mind számít. Egyes alkalmazásoknál előnyös a pirolitikus szén, míg másoknak a szilícium-karbid alapú felületi megoldásokhoz kapcsolódó extra keménységre és vegyi ellenállásra van szükség. A helyes választás a felhasználó folyamatkörülményeitől függ, nem pedig egy mindenki számára megfelelő preferenciától.

Itt válik kritikussá az alkalmazás megértése. Egy jó szállítónak nem szabad egyszerűen rajzot kérnie, és árat visszaküldenie. A jobb beszélgetés a kamra környezetével, a lerakott fóliával, a tisztítási ciklussal, a várható élettartammal, az ostya méretével és az ügyfél által már látott konkrét meghibásodási módokkal kezdődik.

Hogyan értékeljék a vásárlók a grafitcsónakot PECVD-re rendelés előtt?

A legokosabb vásárlók nem csak az ár alapján értékelik ezt a terméket. Kockázatcsökkentéssel értékelik. Megrendelés előtt kérje meg a szállítót, hogy ne csak a méreteket, hanem a működési logikát is tárgyalja.

1. Kezdje a folyamattal.Magyarázza el a film típusát, a hordozó típusát, a kamra elrendezését, a tisztítógázokat és a hőmérsékleti profilt.
2. Tisztázza a fájdalom pontját.Megpróbálja javítani az élettartamot, csökkenteni a szennyeződést, stabilizálni az egyenletességet, vagy kicserélni egy importált alkatrészt?
3. Kérdezzen az anyagpárosításról.Ugyanaz a hajókialakítás a grafit minőségétől és a bevonat megközelítésétől függően eltérően viselkedhet.
4. Tekintse át a használat során fontos tűréseket.Nem minden dimenzió egyformán fontos. Fókuszáljon azokra a méretekre, amelyek befolyásolják az ostya betöltését és a folyamat stabilitását.
5. Beszélje meg a várható kopási mechanizmusokat.Egy hasznos szállítónak tudnia kell beszélni az oxidációs kockázatról, a plazmaerózióról, a korróziós útvonalakról és a termikus kifáradásról.
6. Kérjen gyakorlati támogatást.A mintaellenőrzés, a tervezés finomítása és az alkalmazás megvitatása gyakran értékesebb, mint egy alacsony induló árajánlat.

WuYi TianYao Advanced Material Tech.Co., Ltd.jó helyzetben van az ilyen beszélgetésekhez, mert a komoly ipari vásárlók ritkán akarnak általános választ adni. Olyan alkatrészt akarnak, amely illeszkedik a kamrához és a folyamat valóságához. A félvezető és a fejlett bevonatolási alkalmazásokban ez a praktikus illeszkedés az, ami elválasztja az elviselhető alkatrészt a megbízhatótól.

Ha egy szállító csak általános erősségeket forgalmaz, de nem tud konkrétan beszélni az élettartamról, a szennyeződés ellenőrzéséről és a bevonat kompatibilitásáról, az általában figyelmeztető jel. A vásárlók többet érdemelnek a csiszolt megfogalmazásnál. Bizonyítékra van szükségük a folyamat megértéséhez.

Mitől könnyebb az egyik beszállítóval dolgozni, mint a másikkal?

A különbség gyakran abból adódik, hogy a szállító hogyan kezeli a műszaki kommunikációt. A legjobb beszállítókkal könnyebb együtt dolgozni, mert csökkentik a bizonytalanságot. Korán felteszik a megfelelő kérdéseket, reális lehetőségeket ajánlanak, és segítenek az ügyfeleknek elkerülni a költséges eltéréseket.

A PECVD termékekhez való grafitcsónak megbízható szállítójának képesnek kell lennie a következőkre:

• Megérteni a kapcsolatot a hordozó tervezése és a folyamat kimenete között
• Anyag- és bevonatlehetőségek ajánlása a tényleges működési feltételek alapján
• Szabályozza a megmunkálás minőségét, ahelyett, hogy a széles névleges méretekre hagyatkozna
• Biztosítsa a konzisztenciát egyik tételből a másikba
• Támogassa a termék finomítását, amikor az ügyfélnek testreszabásra van szüksége
• Kommunikáljon úgy, hogy segítse a beszerzési és mérnöki csapatok összehangolását

Ez azért fontos, mert ezen a területen a legtöbb beszerzési döntés mind műszaki, mind kereskedelmi nyomással jár. A mérnöki munka megbízhatóságot akar. A beszerzés racionális költségstruktúrát kíván. A vezetőség kevesebb megszakítást szeretne. A megfelelő beszállító segít mindhárom csoportnak egy irányba haladni.

Hogyan csökkentheti a teljes üzemeltetési költséget egy jobb grafitcsónak?

Egy jobb minőségű grafitcsónak PECVD-hez nem mindig a legalacsonyabb ár az első napon, de gyakran a jobb érték a teljes működési ciklus során. Ennek az az oka, hogy a teljes költség sokkal többet tartalmaz, mint a beszerzés.

A jobb szolgáltatók több módon is csökkenthetik a rejtett költségeket:

• Kevesebb szennyeződéshez vagy instabilitáshoz kapcsolódó hiba
• Hosszabb szervizintervallumok, mielőtt a csere szükségessé válik
• Kevesebb mérnöki idő, amelyet a sodródó hardverek kompenzálására fordítanak
• Alacsonyabb állásidő a tisztítással vagy hibaelhárítással kapcsolatban
• Jobb ismételhetőség, amely védi a gyártástervezést

Sok gyárban az igazi megtakarítás a folyamat nyugodtságából származik. Ha az üzemeltetők megbíznak a fuvarozóban, amikor a mérnököknek nem kell a megmagyarázhatatlan variációkat kergetniük, és ha a vásárlás nem kényszerül gyakori csereciklusokra, az egész vonal könnyebben kezelhetővé válik. Ez a működési nyugalom értékes. Egyszerre védi a teljesítményt, a munka hatékonyságát és az ügyfelek bizalmát.

Tehát a jobb kérdés nem az, hogy „Melyik grafitcsónak a legolcsóbb?” Ez a következő: „Melyik grafithajó segíti a vonalam egyenletesebb és hosszabb futását, kevesebb elkerülhető meglepetéssel?” Ez az a kérdés, amelyhez a tapasztalt vásárlók újra és újra visszatérnek.
