VETEK-AMAT üreges emelőcsap megoldás: nagy tisztaságú grafit szubsztrátum CVD SiC bevonattal

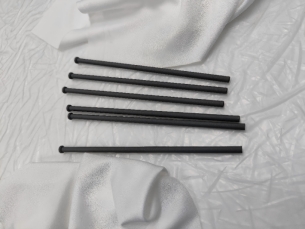

1. ábra: AMAT 0200-03201 üreges emelőcsapos fizikai termék (300 mm-es szilícium epitaxiarendszerekhez)

A félvezető szeletátviteli folyamatokban az üreges emelőcsap (Wafer Lift Pin) vállalja a lapkák alátámasztásának és átvitelének kritikus feladatait. A magas hőmérsékletű folyamatkörnyezetekben, mint például a MOCVD és az epitaxiális növekedés, az emelőcsapoknak egyszerre több követelménynek is meg kell felelniük, beleértve a nagy tisztaságot, a korrózióállóságot, a hősokkállóságot és az alacsony részecskeszennyeződést.

Jelenleg a piacon kapható fő emelőcsapok grafit szubsztrát + CVD SiC bevonat megoldást alkalmaznak. A beszállítók túlnyomó többségének bevonási technológiája azonban csak a külső felületet tudja lefedni – üreges szerkezeteknél,a belső fal valóban a „technikai senki földje”.

I. A belső fal bevonatának három fő kihívása

1. Ellenőrizetlen lerakódási egyenletesség

Az üreges szerkezetek nagy oldalarányúak. A CVD reaktáns gázok nehezen diffundálnak egyenletesen mélyen a belső furatba, aminek következtében a belső fal bevonat vastagsága a nyílástól a mély belső felé tartó gradiensben csökken, és a helyi területeken még csupasz, szabad területek láthatók.

2. Nem megfelelő határfelületi kötési szilárdság

Az ívelt belső falfelület korlátozza a leválasztási folyamat paramétereinek optimalizálási terét. A bevonat és a grafit szubsztrátum közötti kötési szilárdság nehezen éri el a külső felülettel azonos szintet, a hőciklus során könnyen előfordulhatnak mikrorepedések vagy akár leválás is.

3. Ellenőrizetlen belső furattisztaság

Ha a grafit szubsztrátum porózus szerkezetét a bevonat nem zárja le teljesen, akkor magas hőmérsékleten szénrészecskék és fémes szennyeződések szabadulnak fel. A szennyeződések leválása után közvetlenül színkülönbséget és részecskehibákat okoznak az ostya felületén, ami jelentősen csökkenti a termelési hozamot.

A CVD bevonat területén felhalmozott mélyreható műszaki szakértelmét kihasználva a VETEK sikeresen leküzdötte az üreges szerkezetek belső falán a CVD SiC bevonat egyenletes felvitelével és határfelületi ragasztásával kapcsolatos kihívásokat – a gázáramlási tér-szimulációtól a precíz leválasztási hőmérséklet-térszabályozásig, egy teljes belső fal bevonási eljárási megoldás kialakítása, amely biztosítja a nyílástól a konzisztens belső bevonat vastagságig, a nyílástól a konzisztens bevonat vastagságig. az előírásoknak megfelelő tisztaság.

Ez a cikk részletes elemzést nyújt a következőkről: az üreges emelőcsapos belső fal bevonatának technikai nehézségei, a belső fal bevonatának egyenletessége hogyan befolyásolja az ostya hozamát, valamint a legfontosabb vezérlő csomópontokat a folyamattervezéstől a minőség-ellenőrzésig és a szállításig.

II. Mi az AMAT üreges emelőcsap?

Az AMAT üreges emelőcsap egy precíziós lapka-kezelő alkatrész, amelyet félvezető-feldolgozó berendezésekben használnak. Elsődleges funkciója az ostyák felemelése és pozicionálása betöltési, kirakodási és feldolgozási folyamatok során.

A hagyományos tömör emelőcsapokkal ellentétben az üreges kialakítás tartalmaz egy belső üreget. Ez a szerkezet csökkenti a teljes anyagtérfogatot és a termikus tömeget, miközben fenntartja a szükséges mechanikai geometriát. A félvezető alkalmazásoknál azonban az üreges emelőcsapok gyártása sokkal nagyobb igénybevételt jelent, mint a hagyományos tömör alkatrészek megmunkálása. Mind a belső, mind a külső felületek méretpontosságát szigorúan ellenőrizni kell, és különösen kritikus a belső és külső geometria közötti koncentrikusság. Ezért mind az anyagválasztás, mind a bevonási folyamat elengedhetetlen az emelőcsap végső teljesítményéhez.

Az AMAT epitaxiás rendszerekhez a VETEK Semiconductor testreszabott AMAT üreges emelőcsap-megoldásokat kínál nagy tisztaságú grafit szubsztrátumokon és sűrű CVD szilícium-karbid (SiC) bevonatokon. Az üreges szerkezet segít csökkenteni a felesleges anyagtömeget, miközben megtartja az ostyaemeléshez szükséges mechanikai szerkezetet; a CVD szilícium-karbid bevonat nagy tisztaságot, vegyszerállóságot és magas hőmérsékleti stabilitást biztosít. A VETEK AMAT 0200-03201 emelőcsapját kifejezetten 300 mm-es szilícium-epitaxiás alkalmazásokhoz tervezték, és az ügyfél rajzai, méretei és folyamatkövetelményei szerint gyárthatók.

III. A VETEK AMAT üreges emelőcsapjának felépítése

A VETEK jelenleg az AMAT üreges emelőcsapok nagy tisztaságú grafit + CVD szilícium-karbid bevonatszerkezetére összpontosít. Az alapvető építési folyamat a következő:

Nagy tisztaságú grafit hordozó → Precíziós CNC megmunkálás → CVD szilícium-karbid bevonat → Precíziós ellenőrzés

A grafit hordozó biztosítja a szerkezeti alapot, és alkalmas vékonyfalú és üreges geometriák precíziós megmunkálására. A VETEK jellemzően importált félvezető minőségű grafit anyagokat használ, beleértve az SGL Carbon és a Toyo Tanso anyagokat is, az ügyfelek igényeitől függően. Ezután sűrű CVD szilícium-karbid bevonatot visznek fel a grafit felületére, hogy félvezető minőségű munkafelületet képezzenek.

Miért válassza a grafitot szubsztrátumként?

Üreges emelőcsapok esetén a hordozóanyagnak egyensúlyt kell teremtenie a megmunkálhatóság, a hőteljesítmény, a mechanikai stabilitás és a bevonási folyamat kompatibilitása között. A nagy tisztaságú grafit különösen alkalmas, mert a következő tulajdonságokkal rendelkezik:

• Jó stabilitás magas hőmérsékleten

• Alacsony hőtágulás

• Jó hővezető képesség

• Viszonylag alacsony sűrűségű

• Kiváló megmunkálhatóság összetett geometriákhoz

• Kompatibilitás a CVD szilícium-karbid bevonási eljárással

A grafit felhasználása lehetővé teszi összetett üreges és vékonyfalú szerkezetek nagy pontosságú gyártását is. A VETEK precíziós CNC megmunkálási képességekkel rendelkezik a félvezető grafit és szilícium-karbid alkatrészekhez, a méretszabályozásra és a felületminőségre optimalizált megmunkálási folyamatokkal.

IV. CVD szilícium-karbid bevonat: a kritikus védőréteg

A CVD szilícium-karbid bevonat a VETEK AMAT üreges emelőcsapok egyik legfontosabb jellemzője. Ez a bevonat sűrű szilícium-karbid felületet képez a grafit hordozón, segítve az alatta lévő grafit védelmét a folyamat környezetétől.

A szabványos CVD szilícium-karbid bevonat vastagsága az ilyen VETEK-alkatrészeknél kb100±20 μm. A bevonat tisztasága kb6N / 99,99995%.

A VETEK szélesebb körű CVD szilícium-karbid műszaki lehetőségei közé tartoznak a nagy tisztaságú bevonatok, a szabályozott bevonatvastagság és a tételenkénti vastagság egyenletessége. A műszaki adatok azt mutatják, hogy a CVD szilícium-karbid bevonat tisztasága 6N–7N szinten van. A speciális AMAT emelőcsapos projekteknél a bevonat specifikációi az ügyfél rajzai és a folyamatkövetelmények szerint módosíthatók.

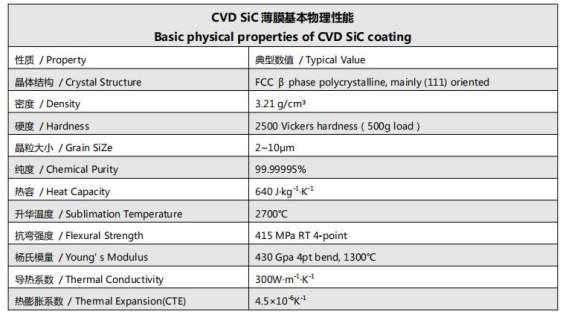

2. ábra: A CVD SiC bevonat alapvető fizikai tulajdonságai

Miért fontos a belső fal bevonat?

Az AMAT üreges emelőcsapok egyik műszakilag legnagyobb kihívást jelentő szempontja nem csupán a külső felület bevonása, hanem az üreges szerkezet belső falának stabil és egyenletes bevonatának elérése.

A belső felület nehezen hozzáférhető a CVD bevonási folyamat során. A külső felülettel összehasonlítva a belső geometria további kihívásokat jelent a gázáramlás, a lerakódás egyenletessége, a bevonat vastagságának szabályozása és a folyamat konzisztenciája terén. Ezért a belső fal bevonat minősége fontos megkülönböztető tényezővé válhat a szállítók között.

A VETEK tapasztalattal rendelkezik az üreges szerkezetek CVD szilícium-karbid bevonatában, és különös hangsúlyt fektet a belső felületre. A jól ellenőrzött belső falbevonat segít megőrizni a szilícium-karbid védőréteget az üreges szerkezetben, ahelyett, hogy a belső grafitot kitenné a folyamat környezetének. Ez különösen fontos, ha az emelőcsap magas hőmérsékletű és kémiailag agresszív félvezető kamrákban működik.

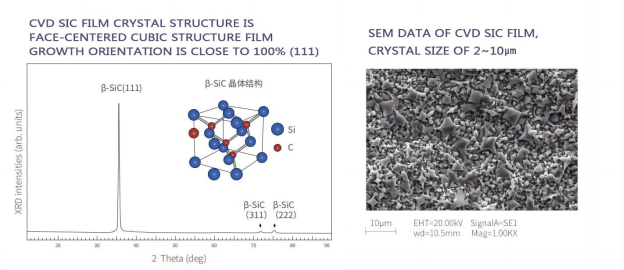

3. ábra: CVD szilícium-karbid bevonat mikroszkopikus kristályszerkezete

V. A VETEK AMAT üreges emelőcsapok legfontosabb előnyei

Nagy tisztaságú anyagrendszer:A nagy tisztaságú grafit és a nagy tisztaságú CVD szilícium-karbid kombinációját olyan félvezető környezetekhez tervezték, ahol a szennyeződés ellenőrzése kritikus fontosságú. A kiválasztott specifikációtól függően a CVD szilícium-karbid bevonat tisztasága 6N.

Szabványos 100±20 μm szilícium-karbid bevonat:A VETEK szabványos bevonatvastagsága hozzávetőlegesen 100±20 μm, praktikus bevonatvastagságot biztosítva a félvezető folyamatelemekhez, miközben a vevői igények szerint testreszabható.

Kiváló belső fal bevonási képesség:Üreges alkatrészek esetében a belső fal bevonása a gyártási folyamat egyik legnehezebb része. A VETEK olyan bevonatolási eljárásokat fejlesztett ki, amelyek kiváló minőségű fedést biztosítanak az üreges emelőcsapok belső falán, a gázáramlási mező szimulációjától a hőmérsékletmező-szabályozásig, egyenletes bevonatvastagságot és szilárd kötést biztosítva.

Stabilitás magas hőmérsékleten:Mind a grafit szubsztrát, mind a CVD szilícium-karbid bevonat alkalmas magas hőmérsékletű félvezető technológiai környezetekhez. A CVD szilícium-karbid réteg további védelmet nyújt a kémiai támadások és a felületi károsodás ellen. A VETEK CVD szilícium-karbid fólia adatai nagy hővezető képességet, alacsony hőtágulást és körülbelül 2700 °C-os szublimációs hőmérsékletet mutatnak be, ami azt jelzi, hogy az anyag alkalmas magas hőmérsékletű alkalmazásokhoz.

Kémiai és korrózióállóság:A sűrű CVD szilícium-karbid felület jobb korrózióállóságot biztosít, mint a csupasz grafit, és ellenáll az agresszív technológiai gázoknak és a vegyi tisztítási környezetnek. Ez segít csökkenteni a szubsztrátum degradációját, és stabilabb alkatrészfelületet tart fenn az ismételt folyamatciklusok során.

Precíziós megmunkálás és testreszabás:Az üreges emelőcsapok a külső átmérő, a belső átmérő, a falvastagság, a hossz és a koncentrikusság pontos szabályozását igénylik. A VETEK a CNC precíziós megmunkálást CVD bevonatolási eljárásokkal kombinálja összetett félvezető alkatrészek gyártásához az ügyfél rajzai szerint. Az emelőcsapok az alábbiak szerint gyárthatók:

• Vevői rajzok

• Minta alkatrészek

• Méret specifikációk

• Szükséges bevonat vastagság

• Szükséges grafitminőség

• Specifikus folyamatkövetelmények

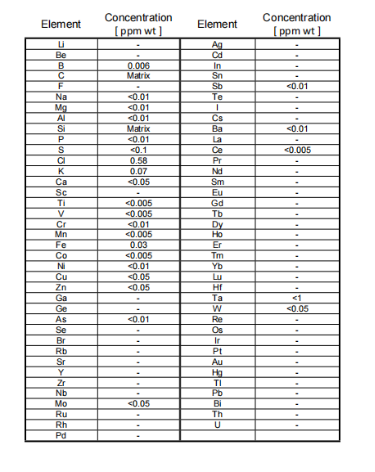

4. ábra: CVD szilícium-karbid bevonat GDMS tisztasági vizsgálati jelentés

VI. Tipikus alkalmazások

Szilícium epitaxia:Az emelőcsapok az ostya emelésére, pozicionálására és az epitaxia berendezésen belüli átvitelére szolgálnak. A VETEK meglévő AMAT 0200-03201 terméke kifejezetten a 300 mm-es szilícium epitaxiás alkalmazásokhoz készült.

Ostyakezelő rendszerek:Az emelőcsapok precíziós lapkakezelési alkatrészekként szolgálhatnak olyan alkalmazásokhoz, amelyek magas hőmérsékleti stabilitást, méretpontosságot és szennyeződés-ellenőrzést igényelnek. Az üreges csőtesttel rendelkező ostyaemelő tüskék hatékonyan minimalizálhatják a helyi hőveszteséget, ezáltal csökkentve a magas hőmérsékletű folyamatok (például epitaxiális növekedés vagy lágyítás) során az ostya hátoldalán gyakran előforduló tűnyomokat. Az emelőcsap testében üreges üreg kialakítása csökkenti a termikus tömeget és javítja az ostya hőmérsékletének egyenletességét.

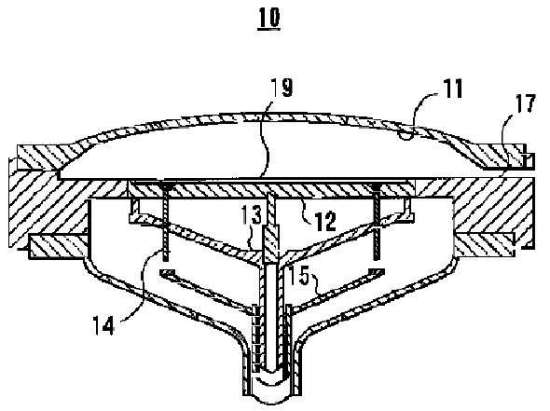

5. ábra: Annak az elvnek a vázlata, amellyel az üreges emelőcsapok csökkentik a termikus tömeget és javítják az ostya hőmérsékletének egyenletességét

Félvezető technológiai berendezés:Az ügyfelek rajzai és mintái alapján hasonló grafit + CVD szilícium-karbid alkatrészek fejleszthetők más félvezető berendezések platformjaihoz. A VETEK félvezető termékportfóliója magában foglalja a szilícium-epitaxiát, a szilícium-karbid-epitaxiát, a MOCVD-t, az RTP/RTA-t, a maratást és más félvezető-eljárásokat.



VII. Gyártási folyamat: Kulcsvezérlő csomópontok a folyamattervezéstől a minőség-ellenőrzésig és a szállításig

Az AMAT üreges emelőcsapok gyártása több kritikus lépésből áll, amelyek mindegyike közvetlenül befolyásolja a végtermék megbízhatóságát és az ostya kihozatalát:

1. Grafit anyagválasztás— Válassza ki a megfelelő nagy tisztaságú grafitminőséget (SGL Carbon vagy Toyo Tanso stb.) az ügyfél méret-, hőteljesítmény- és tisztasági követelményei szerint.

2. Precíziós CNC megmunkálás— A grafit nyersdarabot a kívánt üreges geometriára megmunkálni. Különös figyelmet fordítanak a belső átmérőre, a külső átmérőre, a falvastagságra, a hosszra és a koncentrikusságra.

3. Felület előkészítés— A megmunkált grafit alkatrész tisztításon és felület-előkészítésen esik át a CVD bevonat előtt.

4. CVD szilícium-karbid bevonat— Vigyen fel egy sűrű CVD szilícium-karbid réteget a grafit hordozóra. A standard bevonat vastagsága körülbelül 100±20 μm, a bevonat tisztasága 6N a kiválasztott specifikáció szerint.

5. Belső felület bevonása (kritikus műszaki lépés)— Üreges emelőcsapok esetén a belső falat gondosan megmunkálják, hogy stabil szilícium-karbid bevonat-fedést érjenek el. A gázáramlási mező-szimuláció optimalizálása és a precíz lerakódási hőmérséklet-térszabályozás révén a bevonat egyenletes vastagsága a nyílástól a furat mélységéig, a szilárd kötés és a szabványoknak megfelelő belső furat tisztasága biztosított.

6. Ellenőrzés — A kész alkatrészeket a szállítás előtt ellenőrizni kell a méretpontosság, a bevonat állapota és egyéb, az ügyfél által meghatározott követelmények szempontjából.

A VETEK gyártási lehetőségei kiterjednek a tisztításra, a CNC-megmunkálásra, a CVD-bevonásra és az ellenőrzésre, integrált gyártási láncot biztosítva a félvezető szénalapú alkatrészekhez.

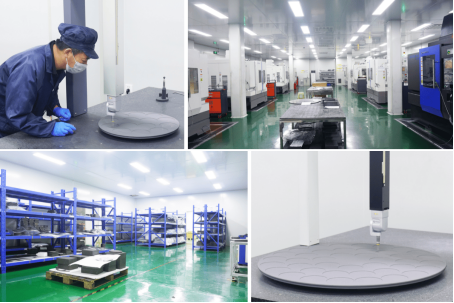

6. ábra: VETEK félvezető anyagok gyártása és precíziós megmunkálási bázisa

VIII. Minta átfutási idő

A testreszabott AMAT üreges emelőcsapos minták jellemző átfutási ideje körülbelül 20 nap. A tényleges szállítási idő a rajz bonyolultságától, az anyagválasztástól, a bevonatigényektől, a mennyiségtől és az ellenőrzési követelményektől függően változhat. Ismételt rendelések vagy már minősített termékek esetén a gyártási ütemterv külön egyeztethető a vásárlói előrejelzések és a szükséges szállítási időpontok alapján.

7. ábra: VETEK AMAT üreges emelőcsapos termék csomagolása



IX. Miért válassza a VETEK AMAT üreges emelőcsapjait?

A VETEK integrálja a grafitanyag-beszerzést, a precíziós megmunkálást, a CVD szilícium-karbid bevonatot és a félvezető alkatrészek gyártását egy integrált gyártási folyamatba. A legfontosabb képességek a következők:

• Nagy tisztaságú grafit hordozó (SGL Carbon / Toyo Tanso stb.)

• CVD szilícium-karbid bevonat tisztasága 6N

• Normál bevonat vastagság 100±20 μm

• Üreges szerkezetű megmunkálás

• Belső fal CVD szilícium-karbid bevonat (mag megkülönböztető képesség)

• Precíziós CNC megmunkálás

• AMAT-kompatibilis ostya emelőcsapos megoldások

• A minta átfutási ideje körülbelül 20 nap

A VETEK lefedi a CVD-berendezések fejlesztésének, a CVD-folyamatok fejlesztésének, a precíziós CNC-megmunkálásnak és a tisztításnak a teljes műszaki láncát, amelyet dedikált K+F központok és félvezető anyagokat gyártó létesítmények támogatnak.

X. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mekkora a szabványos CVD szilícium-karbid bevonat vastagsága a VETEK AMAT üreges emelőcsapoknál?

A szabványos bevonat vastagság körülbelül 100±20 μm. A fajlagos vastagság az ügyfél rajzai és a folyamat követelményei szerint állítható be.

Q2: Milyen tisztasági szintet érhet el a CVD szilícium-karbid bevonat?

A kiválasztott specifikációtól függően a bevonat tisztasága körülbelül 6 N (99,99995%). A VETEK CVD szilícium-karbid platformja rutinszerűen 6N–7N szinten működik.

3. kérdés: Miért kritikus a belső fal bevonata az üreges emelőcsapoknál?

A belső geometriát nehéz egyenletesen bevonni. A kiváló minőségű belső falú szilícium-karbid bevonat megakadályozza, hogy a grafit szubsztrátum magas hőmérsékletű, kémiailag aktív folyamatkörnyezetnek legyen kitéve, és a hosszú távú megbízhatóság kulcsfontosságú megkülönböztető tényezője. A belső fal bevonatának egyenletessége közvetlenül összefügg a belső furat tisztaságával és az ostya kihozatalával.

4. kérdés: A VETEK gyárthat-e az OEM rajzaim vagy mintáim szerint?

Igen. A VETEK az ügyfél rajzai, az OEM cikkszámok (például AMAT 0200-03201), a mintakomponensek, a méretspecifikációk, a szükséges grafitminőség és a bevonat követelmények alapján gyárthat.

Q5: Mi a tipikus minta átfutási ideje?

A mintavétel átlagos átfutási ideje körülbelül 20 nap. A tényleges szállítás a rajz bonyolultságától, az anyagválasztástól, a bevonat követelményeitől, a mennyiségtől és az ellenőrzési igényektől függ.

XI. Összegzés

Bár az AMAT üreges emelőcsap viszonylag kicsi félvezető alkatrész, gyártási követelményei korántsem egyszerűek. A vékonyfalú geometria, a szigorú koncentrikussági követelmények, a magas hőmérsékletű működés, a szennyeződés-ellenőrzés és a belső felületi bevonat kombinációja speciális félvezető-eljárási komponenssé teszik.

A VETEK jelenlegi megoldása nagy tisztaságú grafitot alkalmaz CVD szilícium-karbid bevonattal, amely egyesíti a grafit megmunkálhatóságát és termikus jellemzőit a CVD szilícium-karbid nagy tisztaságával, vegyszerállóságával és magas hőmérsékleti stabilitásával. A 100±20 μm-es szabványos bevonatvastagság, 6N tisztaság, SGL és Toyo Tanso grafitanyag opciók, valamint belső falbevonat képessége révén a VETEK testreszabott AMAT üreges emelőcsapos megoldásokat kínál a félvezető lapkák kezeléséhez és a szilícium epitaxiás alkalmazásokhoz.

Olyan ügyfelek számára, akik alternatív beszállítókat keresnekAMAT 0200-03201 üreges ostya emelőcsapok,vagyegyéb szilícium-karbid bevonatú grafit félvezető alkatrészek,A VETEK ki tudja értékelni a rajzokat vagy mintákat, és személyre szabott gyártási megoldásokat kínál.
