SIC kristálynövekedés új technológia

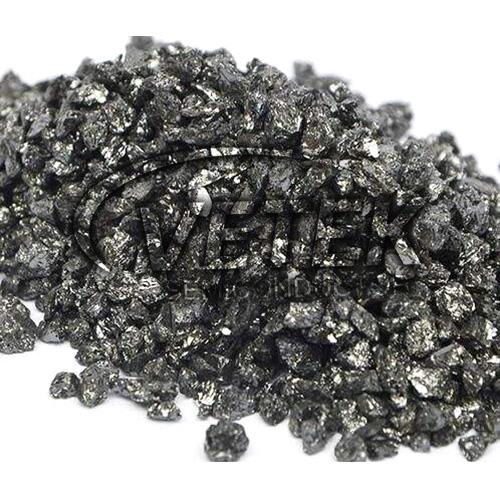

VAz ETEK Semiconductor SIC kristálynövekedése Az új technológia az eldobott CVD-SIC blokkokat használja az anyag újrahasznosítására a SIC kristályok termesztésének forrásaként. Az egykristálynövekedéshez használt CVD-SIC bluk méretvezérelt törött blokkokként készülünk, amelyek szignifikáns különbségekkel és méretükben különböznek a PVT-folyamatban általánosan alkalmazott kereskedelmi SIC-porhoz képest, tehát a SIC egyetlen kristálynövekedés viselkedése várhatóan s várhatóan S SIC.Mennyire jelentősen eltérő viselkedés.

Mielőtt elvégezték a SIC egykristályos növekedési kísérletét, számítógépes szimulációkat végeztünk a magas növekedési sebesség elérése érdekében, és a forró zónát ennek megfelelően konfiguráltuk az egykristálynövekedéshez. A kristálynövekedés után a termesztett kristályokat keresztmetszeti tomográfiával, mikro-Raman spektroszkópiával, nagy felbontású röntgendiffrakcióval és szinkrotron sugárzási fehér gerenda-topográfiával értékeltük.

✔ Készítse elő a CVD-SIC blokkforrást: Először egy kiváló minőségű CVD-SIC blokkforrást kell készítenünk, amely általában nagy tisztaságú és nagy sűrűségű. Ezt kémiai gőzlerakódás (CVD) módszerrel lehet előállítani megfelelő reakciófeltételek mellett.

✔ Szubsztrát előkészítés: Válassza ki a megfelelő szubsztrátot a SIC egyetlen kristálynövekedés szubsztrátjaként. Az általánosan használt szubsztrát anyagok közé tartozik a szilícium -karbid, a szilícium -nitrid stb., Amelyek jól illeszkednek a növekvő SIC egykristályhoz.

✔ Fűtés és szublimáció: Helyezze a CVD-SIC blokkforrást és a szubsztrátot egy magas hőmérsékletű kemencébe, és biztosítsa a megfelelő szublimációs feltételeket. A szublimáció azt jelenti, hogy magas hőmérsékleten a blokkforrás közvetlenül szilárdságról gőz állapotra változik, majd újra a szubsztrát felületére kondenzál, hogy egyetlen kristályt képezzen.

✔ Hőmérsékleti szabályozás: A szublimációs folyamat során a hőmérsékleti gradiens és a hőmérséklet -eloszlást pontosan ellenőrizni kell a blokkforrás szublimációjának és az egykristályok növekedésének elősegítése érdekében. A megfelelő hőmérséklet -szabályozás elérheti az ideális kristályminőséget és a növekedési sebességet.

✔ Légköri szabályozás: A szublimációs folyamat során a reakció atmoszféráját is ellenőrizni kell. A nagy tisztaságú inert gázt (például argon) általában hordozógázként használják a megfelelő nyomás és tisztaság fenntartására, valamint a szennyeződések szennyeződésének megakadályozására.

✔ Egykristálynövekedés: A CVD-SIC blokkforrás a szublimációs folyamat során gőzfázisú átmeneten megy keresztül, és a szubsztrát felületén felújít, hogy egyetlen kristályszerkezetet képezzen. A SIC egykristályok gyors növekedése a megfelelő szublimációs körülmények és a hőmérsékleti gradiensek szabályozásával érhető el.
