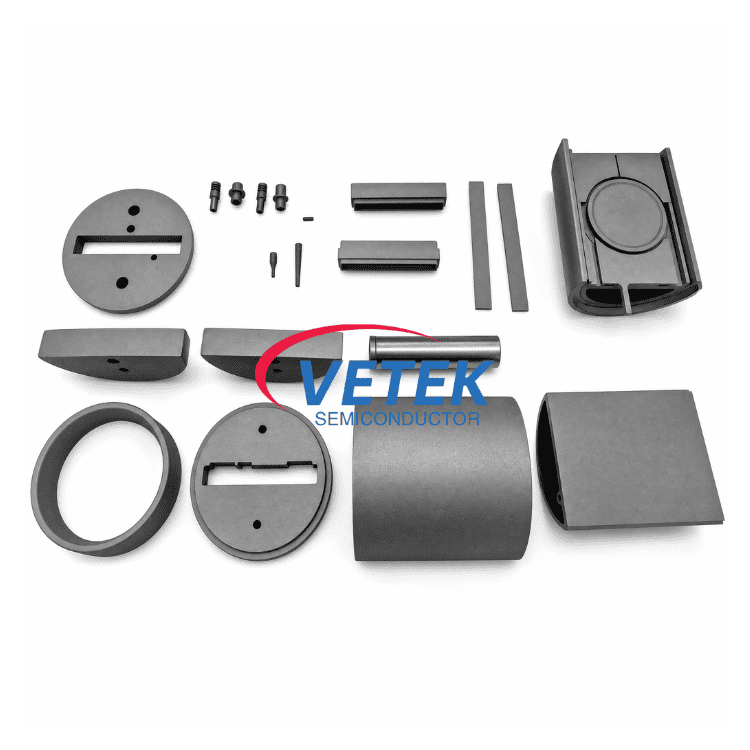

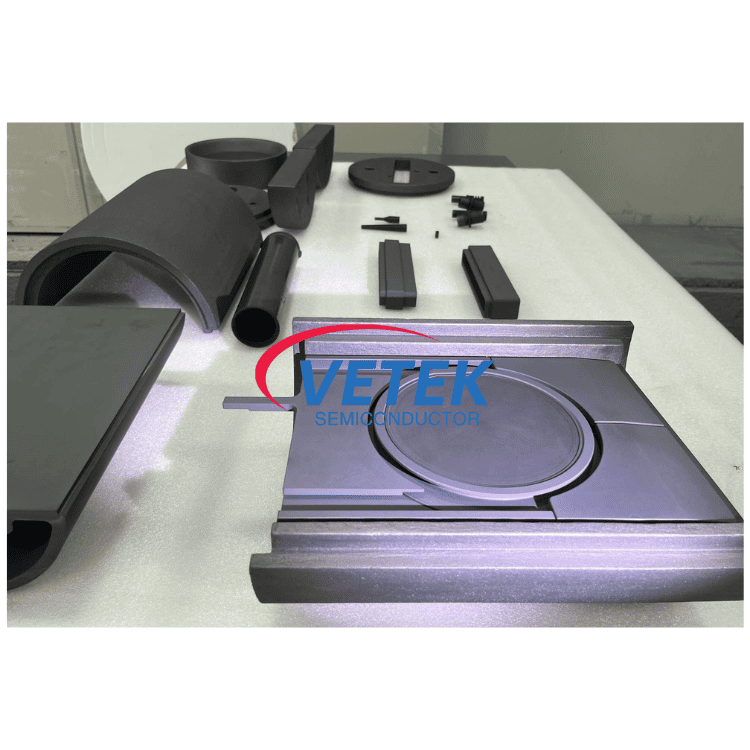

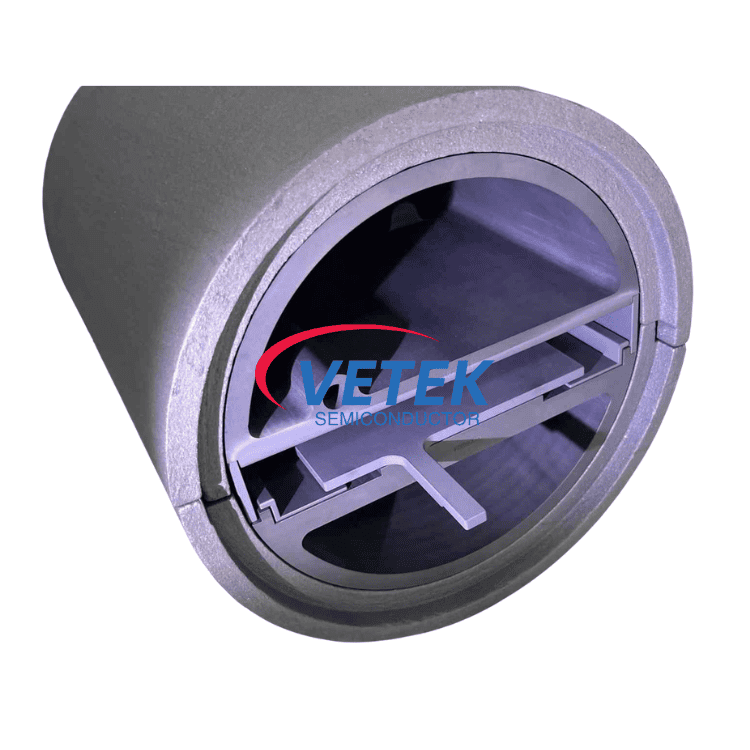

Félhold az LPE reakciókamrához

Mi az a félhold az LPE reakciókamrában?

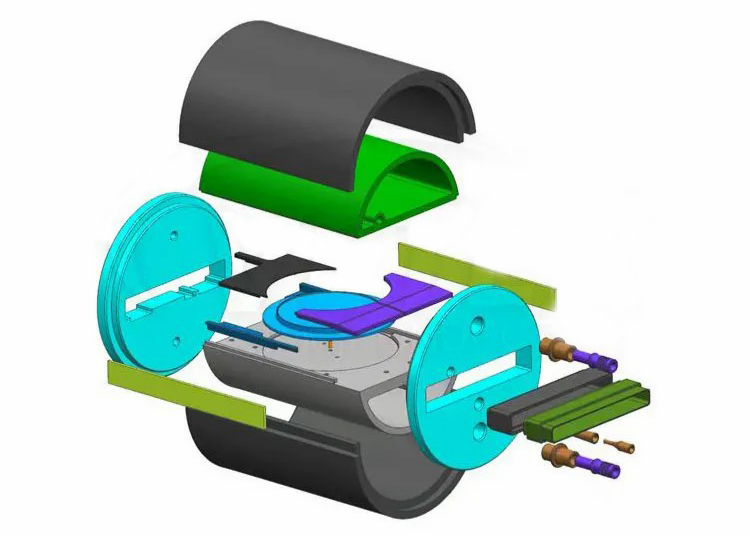

Sok LPE vízszintes reaktorban a Halfmoon a belső kamraszerelvény része. A különböző berendezésgyártók kissé eltérő szerkezeteket használhatnak, de a funkció általában hasonló. Az alkatrész általában felső és alsó részekre van osztva:

• Felső félhold:A felső rész főként tartószerkezetként működik a reaktoron belül. Mivel hosszú ideig a magas hőmérsékletű technológiai zóna közelében marad, az anyagnak stabilnak kell maradnia, nyilvánvaló deformáció nélkül az ismételt hőciklusok után. Egy másik fontos szempont a kémiai stabilitás. A SiC epitaxia során a kamra környezet reaktív gázokat tartalmaz, ezért a grafit felületét megfelelően védeni kell.

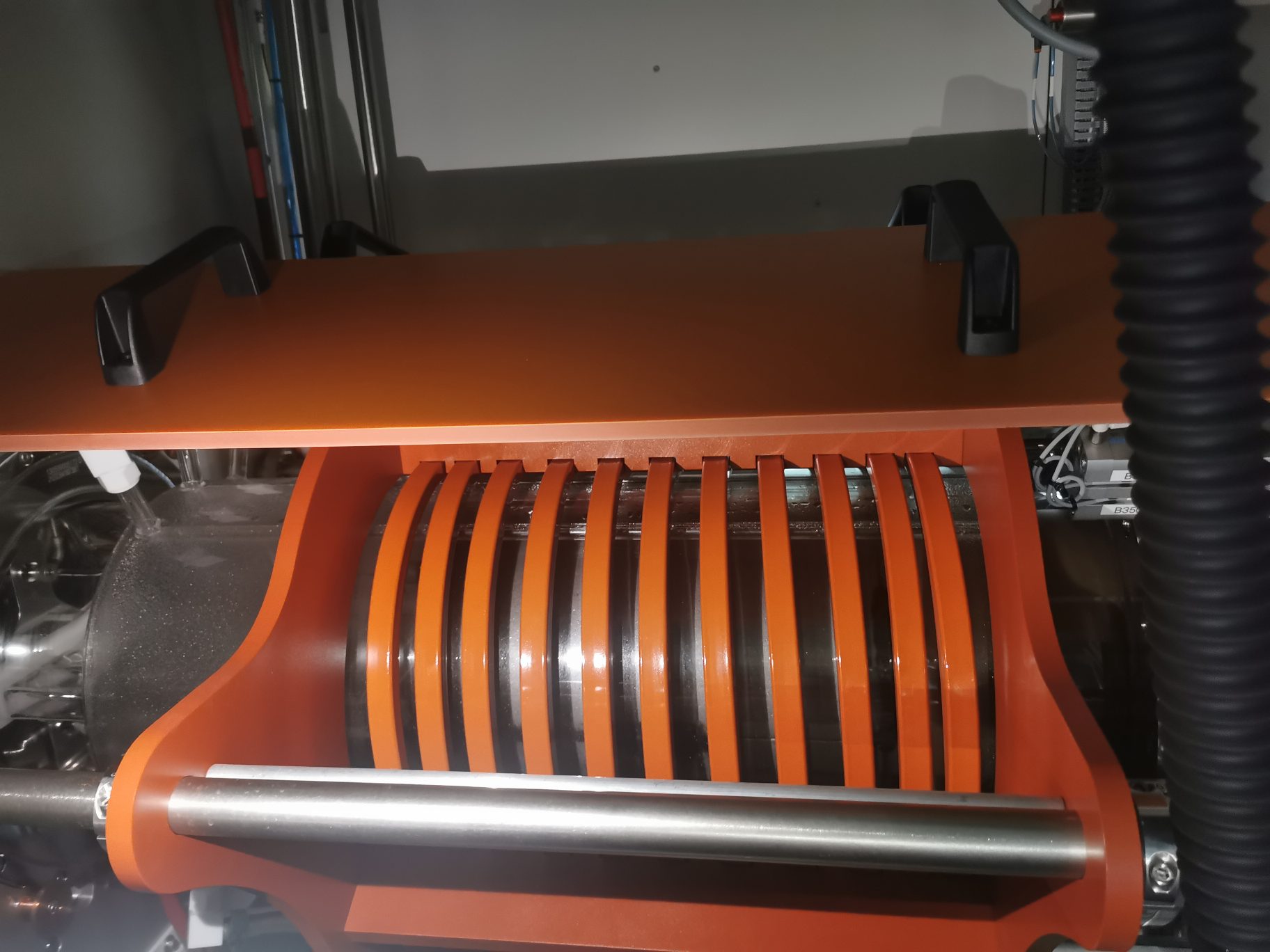

• Alsó félhold:Az alsó rész a kvarccső területéhez és a forgó egységhez kapcsolódik. Részt vesz a gáz bevezetésében és a mechanikai támogatásban az epitaxiális növekedés során. A közönséges grafit szerkezeti részekhez képest az alsó Halfmoon rendszerint magasabb követelményeket támaszt az oxidációval szembeni ellenállás és a hősokk-stabilitás tekintetében a reaktor működése közbeni folyamatos fűtés és hűtés miatt.

A VETEK Halfmoon fő jellemzői az LPE reakciókamrához

1. Nagy tisztaságú grafit szubsztrátum

Az alapanyag nagy tisztaságú grafit, amely alkalmas a félvezető gyártási környezethez. Az anyag tisztasága fontos a SiC epitaxiában, mert a fémszennyeződés befolyásolhatja a kristálynövekedés stabilitását és a film minőségét. A VETEK tisztított grafit anyagokat használ szabályozott szennyeződési szinttel erre az alkalmazásra.

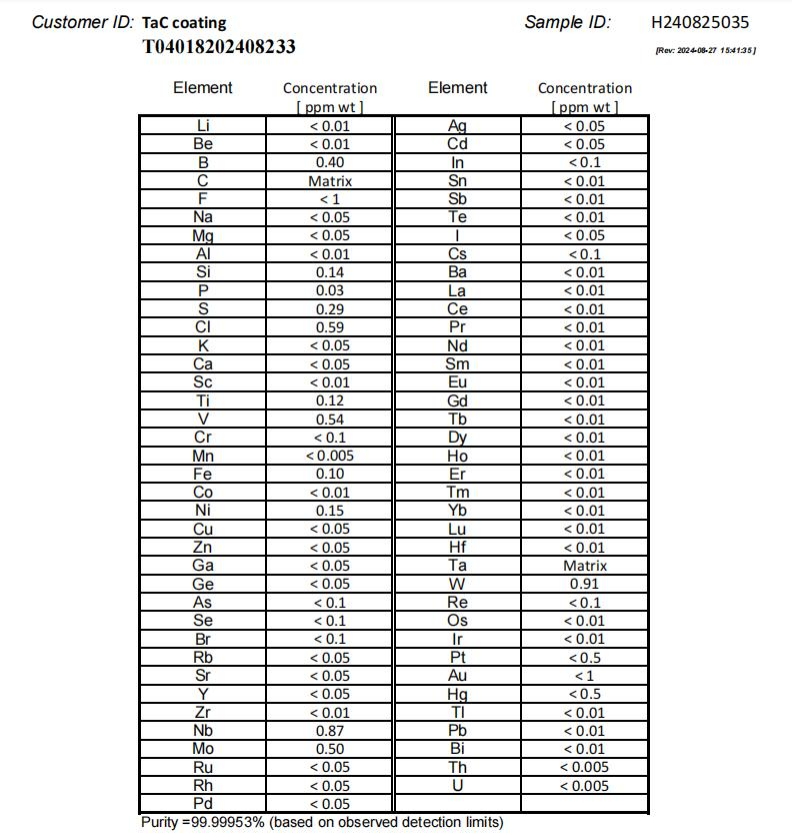

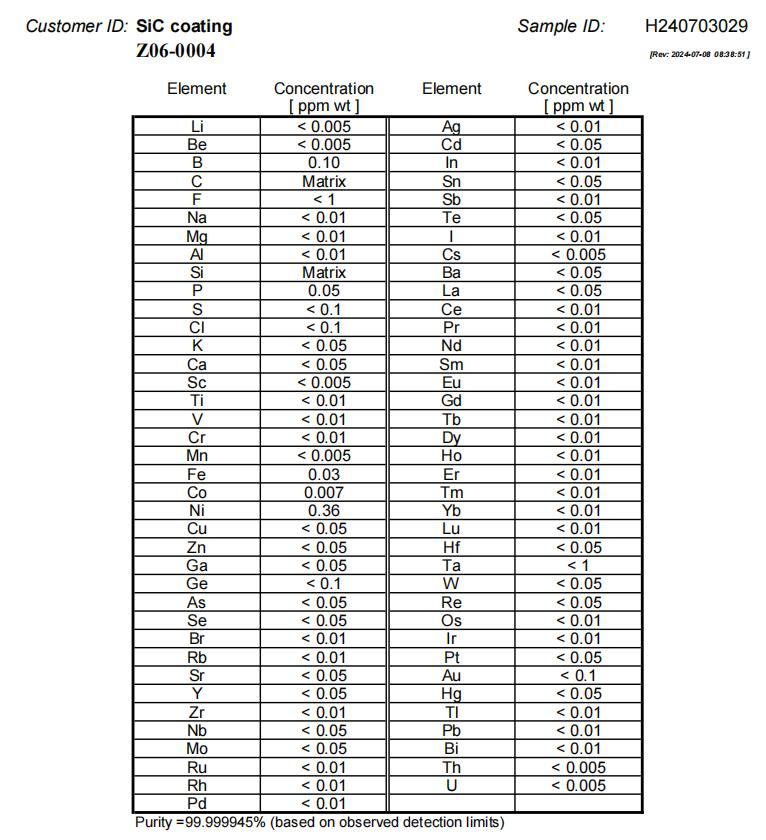

2. Fejlett CVD SiC és TaC bevonat

A legtöbb Halfmoon alkatrészt CVD SiC bevonattal látják el, hogy javítsák a felület védelmét magas hőmérsékletű folyamatkörülmények között. Igényesebb környezetekhez TaC bevonat is elérhető. A bevont szerkezetek jellemző előnyei a következők:

• jobb ellenállás a korrozív folyamatgázokkal szemben
• alacsonyabb részecskeképződés
• javított felületi tartósság
• jobb stabilitás termikus ciklus közben

A gyakorlatban a bevonat kiválasztása általában a reaktor hőmérsékletétől, a folyamat kémiájától és a várható élettartamtól függ.

3. Kiváló termikus stabilitás

A magas hőmérsékletű félvezető feldolgozási környezetekhez tervezett VETEK Halfmoon hosszan tartó epitaxiális ciklusok során megőrzi a méretstabilitást és a szerkezeti integritást, így kiválóan alkalmas LPE és MOCVD berendezésekhez.

4. Precíziós CNC megmunkálás

A VETEK fejlett CNC precíziós megmunkálási képességekkel rendelkezik mikron szintű méretszabályozással, amely kiváló kompatibilitást biztosít az összetett LPE reaktorszerkezetekkel és az egyedi berendezési követelményekkel.

5. Hosszú élettartam

Az optimalizált bevonattapadási technológia és a nagy tisztaságú anyagfeldolgozás révén a VETEK Halfmoon alkatrészei kiváló tartósságot mutatnak ismételt hőciklusok és korrozív folyamatgázok mellett, csökkentve a karbantartási gyakoriságot és az összes működési költséget.

Technikai előnyök

Alkalmazások

A VETEK Halfmoon for LPE reakciókamrát széles körben használják:

• Szilícium-karbid (SiC) epitaxiás rendszerek

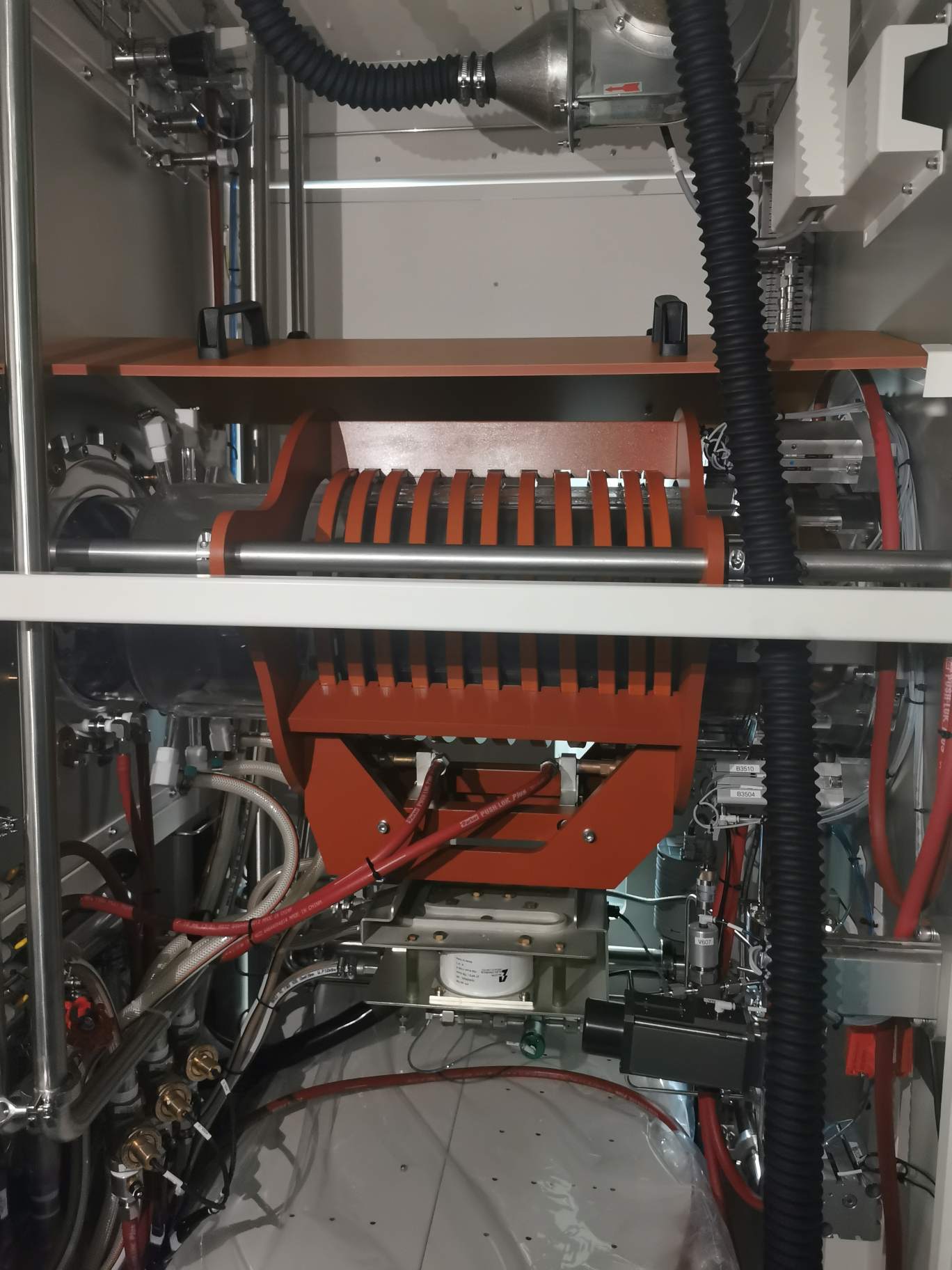

• LPE vízszintes reaktorok
• Félvezető epitaxiális növekedési berendezés
• Magas hőmérsékletű CVD folyamatkamrák
• Fejlett félvezető termikus térrendszerek
• SiC kristály növesztő rendszerek
• Harmadik generációs félvezető gyártás

Termékeink kompatibilisek több iparági főberendezési platformmal, és testreszabhatók az ügyfél rajzai vagy a reaktor specifikációi szerint.

Miért válassza a VETEK Semiconductort?

A VETEK Semiconductor évek óta a félvezető grafit alkatrészekre és bevonattechnológiákra összpontosít. 2016 óta a vállalat tovább fejleszti képességeit a tisztítási feldolgozás, a precíziós grafitmegmunkálás és a félvezető alkalmazásokhoz szükséges CVD bevonatgyártás terén.

VETEK képességei:

• SiC epitaxy komponensekkel és reaktoralkatrészekkel kapcsolatos tapasztalat
• Házon belüli CVD SiC és TaC bevonatok gyártása
• Félvezető szintű anyagtisztítási vezérlés
• Egyedi gyártás rajzok vagy minták alapján
• Stabil gyártási kapacitás kötegelt rendelésekhez
• Grafit filc és hőmező anyagok szállítása
• ISO9001 minőségirányítási rendszer
• Technikai támogatás tengerentúli ügyfelek számára

GYIK

(1) Mi a Halfmoon feladata egy LPE reaktorban?

A Halfmoon komponens támogatja a gázáramlás irányítását, a kamraszerkezet integrációját, a hőmérséklet szabályozást és a szuszceptor forgását az epitaxiális reakciókamrán belül.

(2) A Félhold közvetlen kapcsolatban van az ostyával?

Általában nem. A legtöbb LPE reaktorszerkezetben a Halfmoon a kamraszerelvény körül marad, ahelyett, hogy közvetlenül érintené az ostyát.

(3) Miért használjunk SiC vagy TaC bevonatot a felületen?

A bevonat elsősorban védelemre szolgál. A SiC epitaxia során a grafit részek hosszú ideig magas hőmérsékletnek és reaktív gázoknak vannak kitéve. A bevonat javítja az oxidációval szembeni ellenállást és csökkenti a felületi kopást és a részecskeképződést.

(4) Testreszabható az alkatrész?

Igen. A legtöbb Halfmoon alkatrész valójában a reaktor felépítése és a vásárlói rajzok szerint készül, mivel a méretek és a beépítési részletek berendezésplatformonként gyakran változnak.
