Alapvető következtetés:A megfelelő CVD SiC, TaC bevonat vagy szilárd SiC kiválasztása közvetlenül meghatározza a részecskeszintet és az alkatrészek élettartamát az epitaxia/maratási vonalakon. Ez a cikk világos kiválasztási határokat tartalmaz hőmérséklet, légkör és folyamat szerint, a főbb berendezéscsere megoldásokkal és kulcsfontosságú mérőszámokkal párosítva, hogy segítsen gyors döntéseket hozni és csökkenteni a kockázatokat.

A GaN MOCVD eljárásokban a grafit alapú SiC bevonatú szuszceptorok jellemzően több száz órán keresztül stabilan működnek 1100°C-on NH3/H2 atmoszférában; azonban a hőtér egyenetlensége miatt a bevonat él- és középső régiói közötti élettartam-különbsége meghaladhatja az 50%-ot. A SiC PVT kristálynövekedési folyamatokban, amikor a hőmérséklet meghaladja az 1600 °C-ot, a SiC bevonat szublimálódik és lebomlik, ami át kell váltani TaC bevonatra vagy szilárd SiC oldatokra. A nem megfelelő alkatrészanyag kiválasztásának következményei – legjobb esetben a fogyóeszközök 2-3 havonta történő cseréje; legrosszabb esetben egy egész ostyakemence törmeléke a szemcsés szennyeződés miatt. Ezt a cikket a VeTek Semiconductor műszaki csapata írta (Dr. Xiao irányítása alatt), amelynek célja, hogy szisztematikus döntési keretet hozzon létre a „berendezésmodell → folyamatkörülmények → komponens kiválasztása → élettartamra vonatkozó elvárások” témakörben az epitaxia/maratás/PVT mérnökök számára, segítve az anyagok gyors egyeztetését, a részecskék szabályozását és a beszállítók értékelését.

1. Hogyan válasszunk SiC-bevonatot, TaC-bevonatot vagy szilárd szilícium-karbidot a folyamat körülményei alapján?

Alapvető következtetés:Döntse el a „hőmérséklet → atmoszféra → folyamat típusa” három dimenziója mentén: előnyben részesítse a CVD SiC bevonatot ≤1600 °C-on; válassza a TaC értéket >2000°C-hoz vagy erősen korrozív atmoszférához; előnyben részesítse a szilárd szilícium-karbamidot a maratáshoz és az ultra-nagy tisztaságú forgatókönyvekhez.

A tényleges gyártósor kiválasztásakor a mérnökök leggyakrabban a következőket kérdezik: „GaN vagy SiC epitaxiát futtató Aixtron/Veeco berendezéseimhez milyen hőmérsékleten és milyen atmoszférában milyen bevonatot használjak?” A válasz nem bonyolult, de a három dimenziót össze kell kapcsolni.

A hőmérsékleti ablak az első küszöb

A CVD SiC bevonat körülbelül 2000–2100 °C alatt is képes megtartani szerkezeti integritását. Ezen a tartományon túl inkongruens párolgás (preferenciális szilíciumpárolgás) lép fel, ami a felület érdesedéséhez és megnövekedett részecskékhez vezet. A TaC bevonat olvadáspontja eléri a 3880 °C-ot, és rendkívül alacsony gőznyomást képes fenntartani még 2400 °C feletti PVT kristálynövekedési környezetben is. A szilárd szilícium-karbamidnak nincsenek bevonat-szubsztrát interfész problémái, és alkalmas ismétlődő hősokknak kitett kamraelemek maratására.

A légkör és a korrozivitás határozza meg a bevonat kémiai stabilitását

NH3-t, H2-t vagy klóralapú gázokat tartalmazó környezetben a SiC bevonat jól teljesít, de a SiC magas hőmérsékletű hidrogén általi korróziós sebessége lényegesen nagyobb, mint a TaC-é. A kísérleti adatok azt mutatják, hogy a TaC korróziós sebessége magas hőmérsékletű ammóniában körülbelül 1/6-a a SiC-énak, hidrogénben pedig akár 1/10-e is lehet. Ezért a SiC epitaxy vagy a GaN MOCVD szabványos körülményei többnyire SiC bevonatot használnak, míg a magas korróziós vagy ultramagas hőmérsékletű forgatókönyveknek TaC-ra kell váltaniuk.

Folyamattípus és komponens funkció egyeztetése

• GaN MOCVD / Si epitaxia: előnyben részesítse a nagy tisztaságú grafit + CVD SiC bevonatú szuszceptort, előmelegítő gyűrűt

• SiC PVT kristálynövekedés: Határozottan ajánljuk a TaC bevonatot a grafit melegzónás alkatrészekhez

• Plazmamarás (fókuszgyűrű stb.): Szilárd SiC vagy SiC bevonatú grafit egyaránt lehetséges, a részecskeszükséglettől és a költségektől függően

• A kamra kritikus részei a részecskékre rendkívül érzékenyek: előnyben részesítse a bevonat nélküli szilárd SiC-t

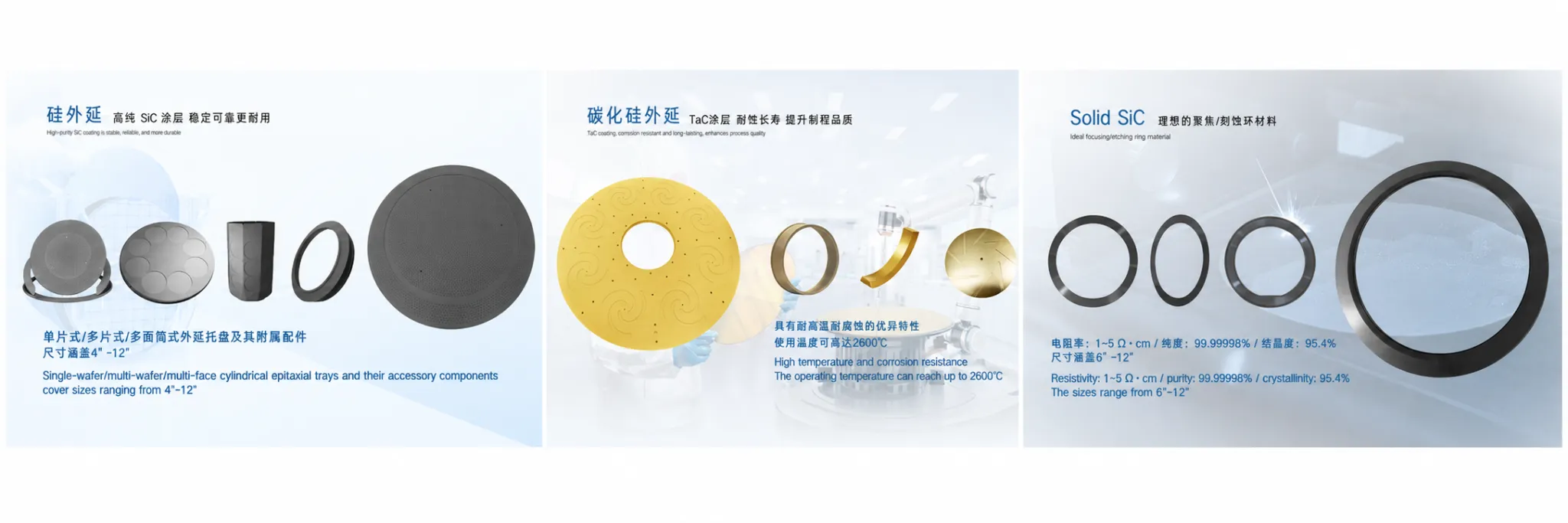

1. ábra – VeTek fő termékbemutató

2. Aixtron/Veeco grafit szuszceptor kompatibilitás és egyedi cseremegoldások

Alapvető következtetés:A VeTek támogatja az 1:1 arányú testreszabást az ügyfelek rajzai vagy eredeti pótalkatrészei alapján, lefedve a főbb platformokat, mint például az Aixtron G10, Veeco K465i, ASM Epsilon stb. A szabványos termékek gyorsan szállíthatók; Az egyedi alkatrészek általában 3-6 hetet vesznek igénybe.

Sok mérnök nem amiatt aggaszt a legtöbbet, hogy „elkészíthető-e”, hanem „hogy olyan stabil-e, mint az eredeti alkatrészek, ellenőrizhető-e az átfutási idő, és rendelkezésre állnak-e a teljes vizsgálati jelentések”. A VeTek egyik alapvető képessége a rajzok szerinti teljes testreszabás, miközben kompatibilis marad a főbb berendezésmárkákkal.

Főbb berendezések kompatibilitási gyorstájékoztató

Az alábbi táblázat közvetlenül használható belső műszaki felülvizsgálathoz vagy beszerzési értékeléshez:

A tényleges projektek során gyakran kapunk eredeti alkatrészeket vagy CMM-rajzokat az ügyfelektől. A műszaki csapat a termikus tér-illesztés és a mérettűrések megerősítése után ajánlásokat ad az aljzat tisztaságára, a bevonat vastagságára és a felületi érdességre vonatkozóan, és mintákat szállít az ügyfél szerszámon történő ellenőrzéséhez.

3. A CVD SiC bevonat vastagságának egyenletességére és a részecskeszabályozásra vonatkozó kulcsfontosságú mérőszámok

Alapvető következtetés:A ±5 tartományon belül szabályozott vastagság egyenletessége, az elméleti értékhez közeli sűrűség és a szabályozható felületi érdesség jelentik a porszóródás és a részecskék szennyeződésének megakadályozását. A cél tisztasága 5 ppm alatt van, a kritikus fémszennyeződéseket a GDMS/ICP-OES követi nyomon.

A részecskeproblémák szinte minden epitaxiás mérnök rémálma. Ha a bevonaton helyi vékony foltok, pórusok vagy mikrorepedések jelennek meg, a por ismétlődő hőciklus és korrozív gáztámadás hatására kihullik, közvetlenül megnövelve az ostya hibasűrűségét.

Vastagság és egységesség

A tipikus CVD SiC bevonat vastagsága 100-200 μm. A folyamatparaméterek és az áramlási mező szabályozása révén a VeTek ±5%-on belül stabilizálja a vastagság egyenletességét. Több mint 1000 hősokk ciklus után (szobahőmérséklet ↔ 1100°C) a bevonat nem mutat rétegvesztést, és megfelel a ≤0,1/cm² részecskehibákra vonatkozó szigorú GaN MOCVD követelménynek.

Tisztaság és ellenőrzés

A bevonat és a komponensek teljes tisztasága 5 ppm alatt lehet, egyes termékek elérhetik a 99,99995%-ot. ICP-OES-t és GDMS-t használunk a fémnyomelemzésekhez, hogy biztosítsuk, hogy a kritikus szennyeződések, például a Fe és a Ni ellenőrizhető szinten maradjanak, elkerülve az interferenciát az epitaxiális réteg adalékolásával vagy a hordozókoncentrációval.

Sűrűség és felületi állapot

A CVD eljárással kialakított β-SiC polikristályos réteg az elméleti értékhez közeli sűrűségű (kb. 3,21 g/cm³) rendkívül alacsony porozitás mellett. A felületi érdesség (Ra) a vevői folyamat követelményei szerint állítható, biztosítva a megfelelő mechanikai reteszelést, miközben elkerüli, hogy részecskeképző forrássá váljon.

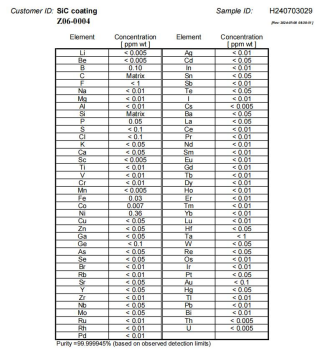

2. ábra – GDMS vizsgálati jelentés a CVD SiC bevonathoz

4. Esettanulmány: Az élek sárgulásának feloldása a bevonathozam 50%-ról 90%-ra történő javítása érdekében

Alapvető következtetés:A kezdeti lerakódási sebesség és az áramlási mező pontos szabályozásával a mikrofeszültség kiküszöbölése érdekében a VeTek körülbelül 50%-ról 90%-ra javította az ügyfél MOCVD grafit szuszceptorának bevonatkihozatalát, és jelentősen meghosszabbította az élettartamot.

Ez egy valós történet, ami a gyártósoron történt. Az ügyfél arról számolt be, hogy egyes grafitszuceptorok élei sárgulnak és hámlásra hajlamosak, aminek következtében a tétel teljes bevonathozama hosszú ideig 50% körül mozog, magas vezeték-karbantartási költségekkel és ostyakockázattal.

Miután a Dr. Xiao vezette műszaki csapat beavatkozott, két irányra összpontosítottak: először is, a kezdeti szakaszban a lerakódási sebesség túl gyors volt, ami belső feszültség-felhalmozódást okozott a bevonatban; másodszor, a szélső és középső régiók közötti áramlási térbeli különbségek helyi túl- vagy alulvastagsághoz vezettek. Az MTS/H₂ arány, a lerakódási hőmérsékleti profil és a rögzítőelem áramlási tér kialakításának optimalizálásával a mikrofeszültség hatékonyan megszűnt. Végül az adott tétel bevonathozama és az azt követő gyártás 90% felett stabilizálódott, a vevő csereciklusa egyértelműen meghosszabbodott, és jelentősen csökkentek a részecskékre vonatkozó panaszok.

Ez az eset azt mutatja, hogy a „bevonni tudás” csak a kiindulópont; A „stabil, hosszan tartó bevonat és a részecskék szabályozása” – ez az igazi érték, ami a mérnökök számára fontos. Az adatok minden promóciónál hangosabban beszélnek.

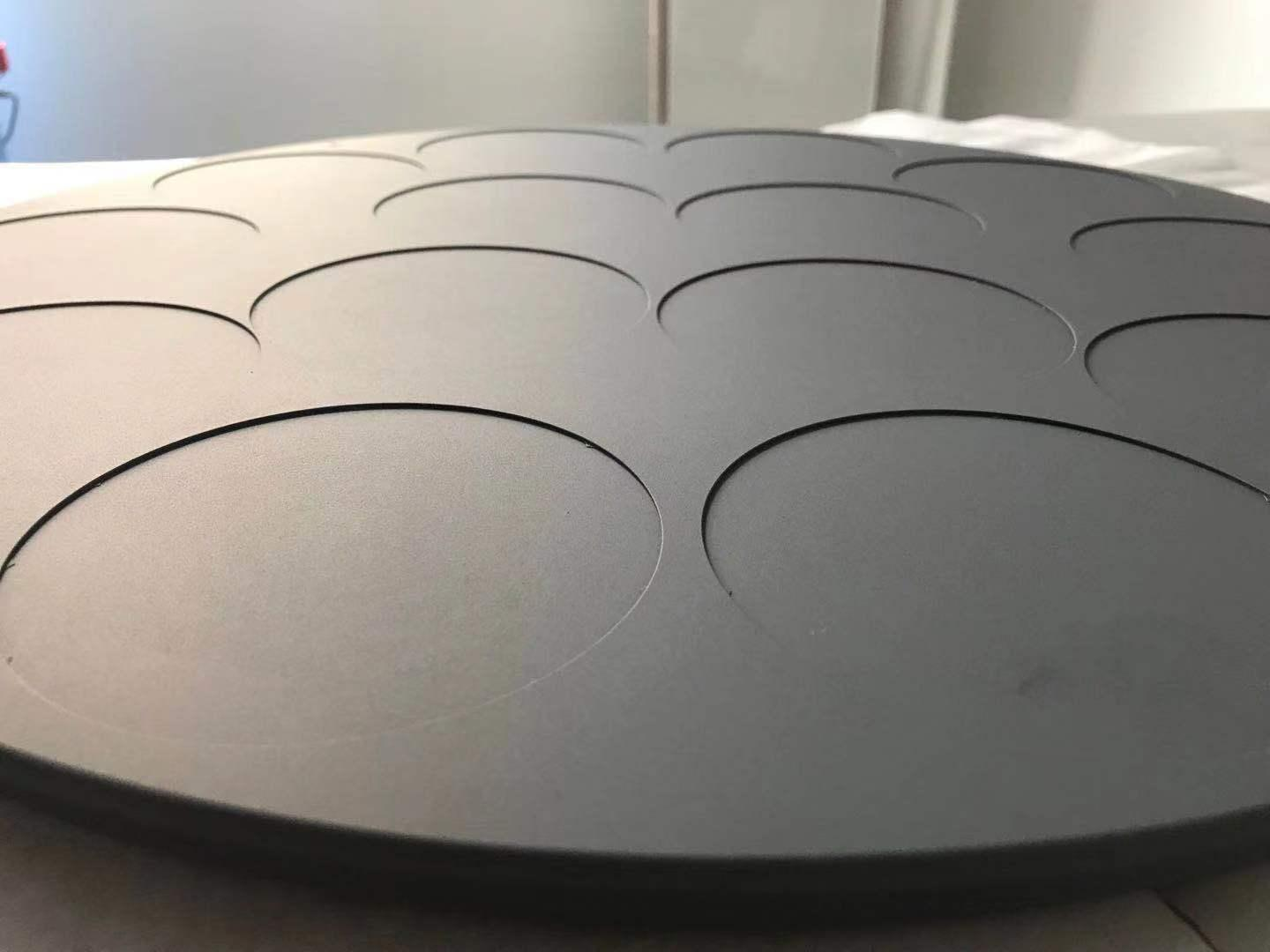

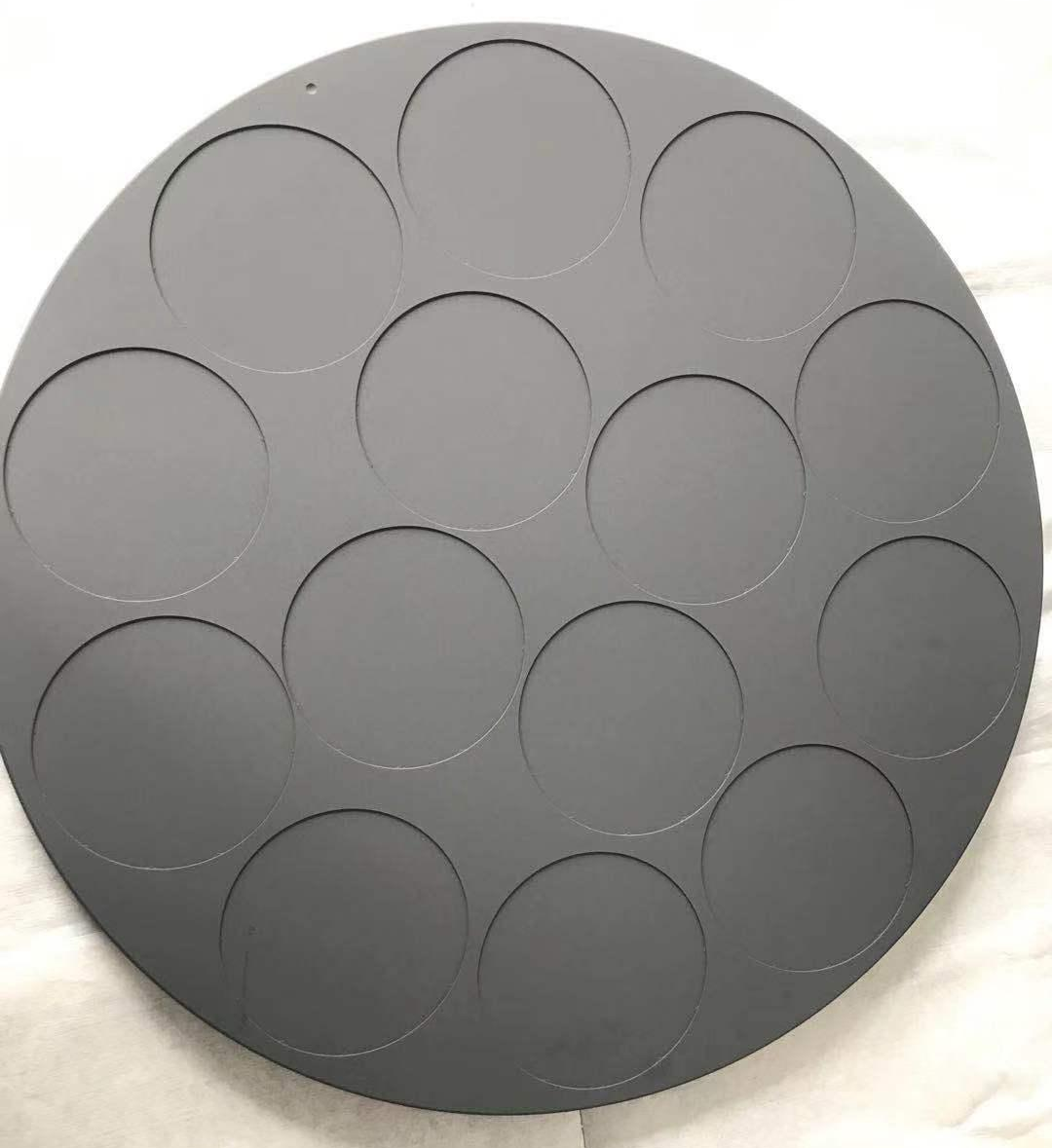

3. ábra – Nagy tisztaságú CVD szilícium-karbid bevonatú grafit szuszceptor, egyenletes felületszínnel, hibák nélkül

5. A szilárd szilícium-karbid és a bevont grafit alkatrészek közötti különbségek és az alkalmazható forgatókönyvek

Alapvető következtetés:A bevonatos grafit részek olcsóbbak és gyorsabb a hőreakció, alkalmasak a legtöbb epitaxiás szuszceptorhoz; A szilárd SiC-nek nincs interfész kockázata, és erősebb a plazmaellenállása, alkalmas magas igényű maratási komponensekhez és rendkívül hosszú élettartamú forgatókönyvekhez.

Sok kiválasztási találkozón nehézségekbe ütközik: bevonatos grafitot használjunk, vagy közvetlenül a szilárd szilícium-karbidra menjünk? A kettő nem egyszerűen arról szól, hogy „melyik a jobb”, hanem az alkalmazási forgatókönyv és a teljes birtoklási költség (TCO) közötti kompromisszum.

A bevonatos grafit alkatrészek előnyei:Magas szubsztrátum hővezető képesség, gyors felmelegedés, szabályozható költség; a bevonat kémiai gátat és részecske-elnyomást biztosít. Alkalmas nagy méretű GaN/SiC epitaxiás szuszceptorokhoz, amelyek nagy termikus egyenletességet igényelnek.

A szilárd SiC előnyei:Monolit β-SiC bevonat-szubsztrát határfelület nélkül, nincs delaminációs kockázat; tisztasága elérheti az 5N–7N-t, kiemelkedően ellenáll a plazma eróziónak, alkalmas kritikus maratási részekhez, mint például fókuszgyűrűk és zuhanyfejek, élettartama akár 2000+ óra.

6. Komponens: Teljes életciklus-kezelés és a tisztítás és regenerálás értéke

Alapvető következtetés:A beépítés felügyeletétől és az anomáliák figyelmeztetésétől a professzionális tisztításig és regenerálásig a zárt hurkú menedzsment kialakítása jelentősen csökkentheti a TCO-t és csökkentheti az új alkatrészek beszerzésének gyakoriságát. A VeTek dedikált tisztítási szolgáltatásokat nyújt az Aixtron/Veeco és egyéb berendezések számára.

Sok gyár a bevont alkatrészeket „használd és dobd el” fogyóeszközként kezeli. A valóságban a professzionális tisztítás és regenerálás után az alkatrészek jelentős része visszaállítható a részecskeszintre és a hőteljesítményre az új alkatrészek közelében, különösen az Aixtron és Veeco platformok szuszceptorai és előmelegítő gyűrűi.

Javasoljuk, hogy készítsen egy egyszerű életciklus-naplót: rögzítse a telepítési időt, az összesített üzemórákat, a felület állapotát minden tisztítás után és a részecskevizsgálati eredményeket. Csak ha a bevonat nyilvánvaló sárgulást, lokális delaminációt vagy tartós részecske-túllépést mutat, akkor kell kiváltani a cserét, ahelyett, hogy érzés alapján idő előtti selejtezésre kerülne sor.

4. ábra – CVD SiC Coating Graphite Parts Cleaning Service

7. Szállítói értékelési pontok és VeTek szolgáltatási képességek

Alapvető következtetés:Fókuszban az ISO9001 rendszer, a teljes vizsgálati jelentések (GDMS/ICP-OES), a mintatámogatás, az átfutási idejű megbízhatóság és az angol műszaki kommunikációs képesség. A VeTek 24 órás támogatással és tengerentúli ügyfélszolgálati tapasztalattal rendelkezik.

A szigorú beszállítói minősítési követelményekkel rendelkező nemzetközi ügyfelek vagy gyárak esetében a következő pontok különösen kritikusak:

• Minőségügyi rendszer: ISO9001, folyamat ellenőrzött és nyomon követhető.

• Ellenőrzési képesség: Készítsen teljes anyagelemzési jelentést a bevonatról és az aljzatról.

• Minták és átfutási idő: Mintaértékelés támogatása; a standard termékek gyorsan, az egyedi alkatrészek általában 3-6 hét alatt kiszállításra kerülnek, a sürgős rendelések megbeszélés alapján felgyorsíthatók.

• Technikai kommunikáció: Mind az értékesítési, mind a mérnöki csapatok folyékonyan tudnak kommunikálni angolul, csökkentve a kommunikációs költségeket a tengerentúli ügyfelek számára.

• Értékesítés utáni válasz: Technikai támogatás és hibaelemzési segítségnyújtás, ha a bevonat vagy az alkatrészek rendellenességeket mutatnak.

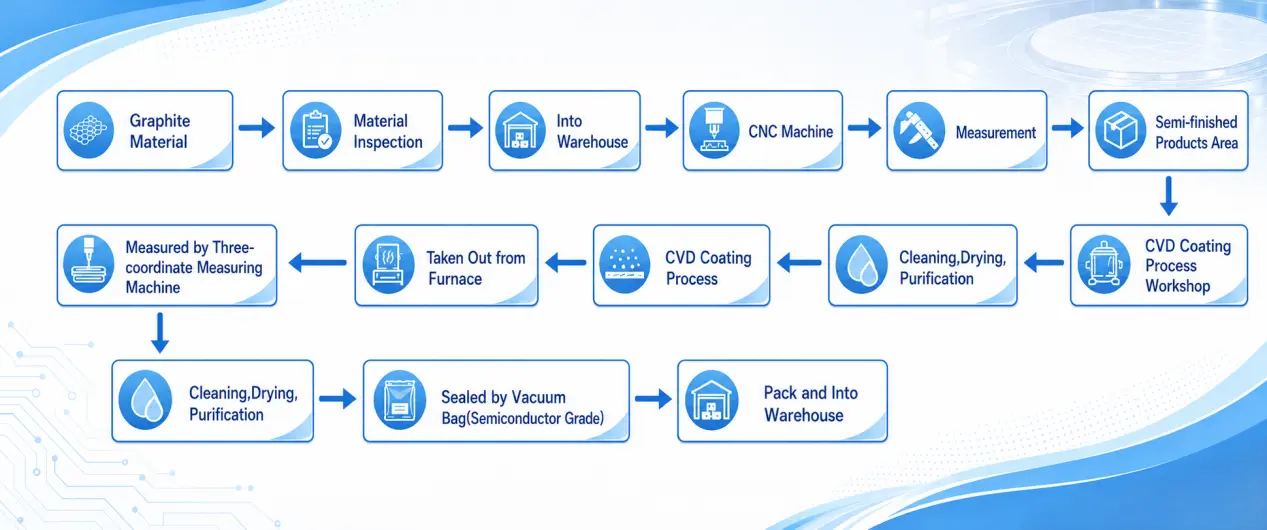

5. ábra – VeTek termékrendelés teljes folyamata

8. GYIK

(1). Támogatja a termék a rajzok alapján történő teljes testreszabást? Melyik fő felszereléshez illeszthető?

Igen. Testreszabható a szuszceptor, az előmelegítő gyűrű, az elterelő gyűrű, a félhold, a fókuszgyűrű stb., kompatibilis az olyan platformokkal, mint az Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Hogyan garantált a tisztaság? Milyen szinten szabályozzák a fémszennyeződéseket?

A bevonat és a komponensek tisztasága 5 ppm-nél alacsonyabb lehet, egyes esetekben elérheti a 99,99995%-ot. ICP-OES, GDMS és egyéb berendezések használhatók a nyomelemzéshez, teljes jelentéssel.

(3). Mi a helyzet a CVD SiC/TaC bevonatok vastagságának egyenletességével és élettartamával?

A vastagság egyenletességét általában ±5%-on belül szabályozzák, a vastagság 100-200 μm. Megfelelő folyamatablakok esetén a GaN MOCVD szuszceptor élettartama elérheti az 500–1000 órás tartományt; ultramagas hőmérsékletű forgatókönyvek esetén TaC-ra vagy szilárd szilícium-karbidra kell váltani.

(4). Támogatott-e a mintatesztelés? Mi a jellemző átfutási idő a tömeges rendeléseknél?

A mintaértékelés támogatott. A szabványos termékek gyorsan szállíthatók; Az egyedi alkatrészek általában 3–6 hetet vesznek igénybe, a tervezés bonyolultságától és mennyiségétől függően. A sürgős megrendelések megbeszélés alapján gyorsíthatók.

(5). Milyen minőségbiztosítási tanúsítványok állnak rendelkezésre? Biztosítható-e ellenőrzési jelentés és értékesítés utáni támogatás?

ISO9001 minőségirányítási rendszer működik. Anyag- és bevonatelemzési jelentések, valamint 24 órás online technikai támogatás is rendelkezésre áll. A tengerentúli ügyfelek angol kommunikációja zökkenőmentes.

9. Összefoglalás és a következő lépések

A kiválasztás soha nem a „legdrágább” vagy a „legvastagabb” kiválasztásáról szól, hanem arról, hogy „megtaláljuk a legjobb megoldást a teljesítmény és a költségek között a berendezés, a folyamatidő és a részecske-költségvetés mellett”. Reméljük, hogy ez a kézikönyv segít gyorsan létrehozni egy döntési keretet: először nézze meg a hőmérsékletet és a légkört, majd állítsa össze a bevonatot vagy a szilárd szilícium-karbidot, végül pedig hitelesítse az élettartamot és a részecsketeljesítményt adatokkal.

Ha szuszceptorok, előmelegítő gyűrűk vagy forrózónás alkatrészek cseremegoldásait értékeli Aixtron, Veeco vagy más platformokon, forduljon közvetlenül a VeTek műszaki csapatához. Testreszabási javaslatokat, mintatámogatást és teljes ellenőrzési jelentést tudunk adni az Ön rajzai vagy meglévő pótalkatrészei alapján. Dr. Xiao és a mérnöki csapat bármikor készen áll arra, hogy megvitassa Önnel a hőmező-optimalizálási vagy speciális szerkezetfejlesztési igényeket.

A termék részleteiért és további műszaki információkért kéremlépjen kapcsolatba velünk.

Fő hivatkozások és adatforrások

1. VeTek Semiconductor belső műszaki adatok – SiC bevonatú grafit szuszceptor élettartama 500-1000 óra GaN MOCVD eljárás mellett, a bevonat hozama 50%-ról 90%-ra javult az élsárgulás megszüntetése után, és egyéb gyakorlati esetek [1].

2. T/CASME 2000-2025 A félvezető epitaxiás szilícium-karbid bevonatú grafit szuszceptorok műszaki előírásai – Meghatározza a nagy tisztaságú izosztatikus grafit szubsztrátumokon, nagy tisztaságú izosztatikus grafit szubsztrátumokon előállított SiC-bevonatú grafit szuszceptorok műszaki követelményeit.

3. T/CASME 2085-2025 A szilícium-karbid kristálynövekedéshez használt tantál-karbid bevonatú termékek műszaki specifikációja – Műszaki specifikáció TaC-bevonatú grafittermékekhez SiC kristálynövekedési forgatókönyvekben.

4. Nakamura et al., „Sintered tantál carbide coatings on graphite substrates: Highly megbízható védőbevonatok ömlesztett és epitaxiális növekedéshez”, Applied Physics Letters, Vol. 106, 082108, 2015. — Megerősíti, hogy a TaC bevonatok hatékonyan védik a grafit felületeket magas hőmérsékleten (>2000°C) és erősen korrozív atmoszférában, egyértelmű teljesítményhatárt képezve a SiC bevonatokkal.

5. Wang et al., „The Effects of carbonized puffer layer on the growth of SiC on Si”, Journal of Crystal Growth, Vol. 199, 564–567, 1999. – A pufferréteg hatásait és a felületi morfológiai szabályozást tárgyalja a SiC CVD növekedési folyamatában, Scopus és Web of Science által indexelve.

Megjegyzés: A szövegben szereplő élettartam- és teljesítményadatok tipikus referenciaértékek. A tényleges teljesítményt az adott folyamat körülményei, a berendezés állapota és a karbantartási szint befolyásolják. Kérjük, ellenőrizze a tényleges méreteket.

Szerző:VeTek Semiconductor Technical Engineering Team (Dr. Xiao irányítása alatt készült el)
